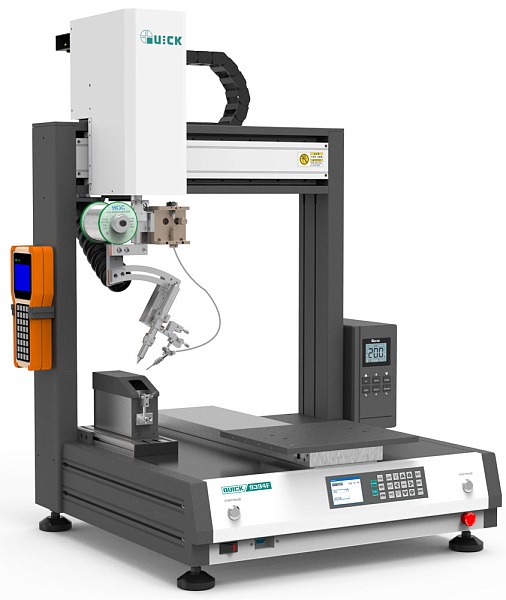

ET9394F-A QUICK Паяльный робот
Особенности автоматической паяльной машины QUICK ET9394F-A:
- X/Y-образный рельс, двойная направляющая для оси X/Y, точное перемещение.
-
Управление с замкнутым контуром, отсутствие отклонений от шага, точное регулирование скорости.
- Регулятор нагрева, нагрев высокочастотным током, быстрый нагрев и рекуперация тепла, интеллектуальная температурная компенсация.
- Функции сигнализации, доступна сигнализация о ненормальной температуре и отсутствии припоя.
- Коммуникационные порты DB37, DB9.
- Протокол RS485, RS422, RS232.
- Устройство подачи проволоки, закрепленное на паяльнике, сокращает расстояние подачи.
Технические характеристики паяльного робота QUICK ET9394F-A:
|
Напряжение |
100 ～ 240 В переменного тока |
|
Мощность паяльного робота |
600 Вт |
|
Мощность паяльника |
200 Вт |
|
Диапазон температур |
50℃ ～ 500℃ (в зависимости от режима работы) |
|
Количество осей |
4 |
|
Диапазон перемещения (мм) |
X 300 Y 300 Z 100 R (°) ±180 |
|
Диапазон скорости (мм/сек) |
X 0.1-800 Y 0.1-800 Z 0.1-300 R (°/сек) 0.1-800 |
|
Разрешение (мм) X, Y, Z Разрешение (°) |
±0.01 ±0.02 |
|
Объем памяти паяльного робота |
≤999 программ, (до 60000 точек пайки в файле) |
|
Обработка файлов |
≤255 файлов |
|
Диаметр проволочного припоя |
0.5-1.2 мм |
|
Условия окружающей среды Температура |
0-40℃ |
|
Влажность |
20-90% (без образования конденсата) |
|
Размеры паяльного робота (Д×Ш×В) |
645×579×899 мм |
|
Вес паяльного робота |
70 кг |
