ПЛАНАР: Анализаторы цепей серии Компакт-М

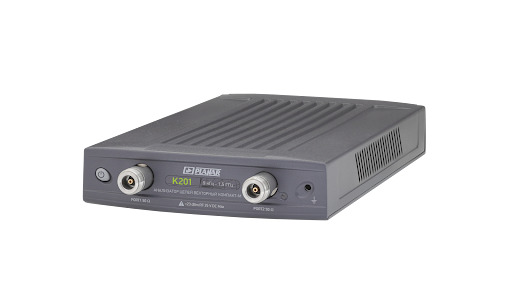

Новые векторные анализаторы цепей серии Компакт-М моделей К201, К203, К204, К206, К209 представляют собой портативные двухпортовые двунаправленные приборы, обеспечивающие измерения элементов матрицы рассеяния (S11, S21, S12, S22) многополюсных устройств. Анализаторы характеризуются широким диапазоном рабочих частот до 9 ГГц, и обладают высоким динамическим диапазоном измерений. Импеданс измерительных трактов стандартизирован и составляет 50 Ом, а порты оснащены соединителями типа N (розетка).

В базовую конфигурацию входят программные опции измерения параметров преобразователей частоты и проведения анализа во временной области. Важной особенностью приборов является возможность проведения измерений в импульсном режиме с использованием отдельно приобретаемой программной опции PLS (Импульсные измерения). Для реализации данной функции анализаторы содержат встроенный импульсный модулятор, синхронизатор и набор логических генераторов, что обеспечивает работу в различных режимах: «Точка в импульсе», «Профиль импульса» с минимальным временным разрешением 2 мкс и «Асинхронный импульсный режим».

Управление работой анализаторов осуществляется с внешнего персонального компьютера через интерфейс USB C с использованием специализированного программного обеспечения, которое выполняет функции обработки измерительной информации и предоставляет пользовательский интерфейс. Благодаря компактным габаритным размерам и малому весу, данное измерительное оборудование предназначено для применения в условиях промышленного производства, научно-исследовательских работ, а также для интеграции в состав автоматизированных измерительных стендов.
