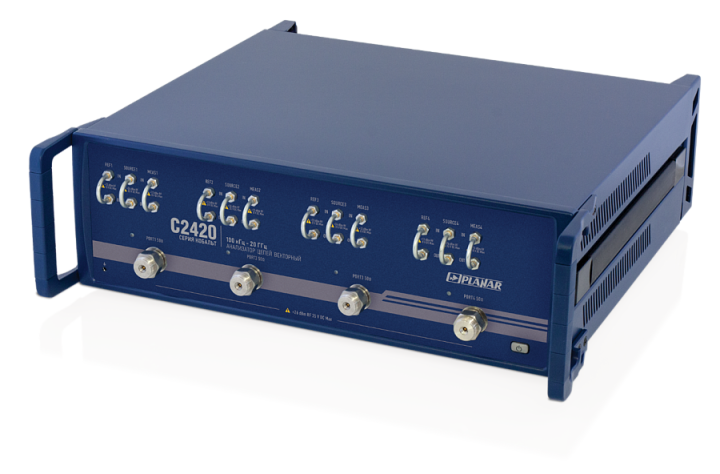

C2420 ПЛАНАР Анализатор цепей
Диапазон 0,1 МГц - 20 ГГ. 4 порта. Векторный анализатор цепей серии Кобальт - четырехпортовый прибор с двумя синхронизированными генераторами испытательного сигнала и с выведенными на переднюю панель перемычками для прямого доступа к приемникам прибора. Внесен в ГРСИ (Госреестр).
Сочетает в себе возможности приборов С1420 и С2220.
Сочетает в себе возможности приборов С1420 и С2220.
Госреестр
Основные характеристики СВЧ анализатора цепей Планар C2420:
Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
Измеряемые параметры: S11…S44
Импеданс: 50 Ω
Количество портов: 4
Динамический диапазон измерений: 145 дБ тип
Время измерения на одной частоте: 12 мкс
Диапазон регулирования выходной мощности: -60…+10 дБ/мВт
Ключевые особенности векторного анализатора цепей Planar C2420:
Возможность прямого доступа к приемникам
Два независимых источника сигнала
Возможность монтажа в стойку 19''
Инструкции
- Руководство по запуску программы в ОС Linux.pdf
- Руководство по эксплуатации Кобальт часть 1 (технические характеристики).pdf
- Руководство по эксплуатации Кобальт часть 2 (программное обеспечение).pdf
Сертификаты
