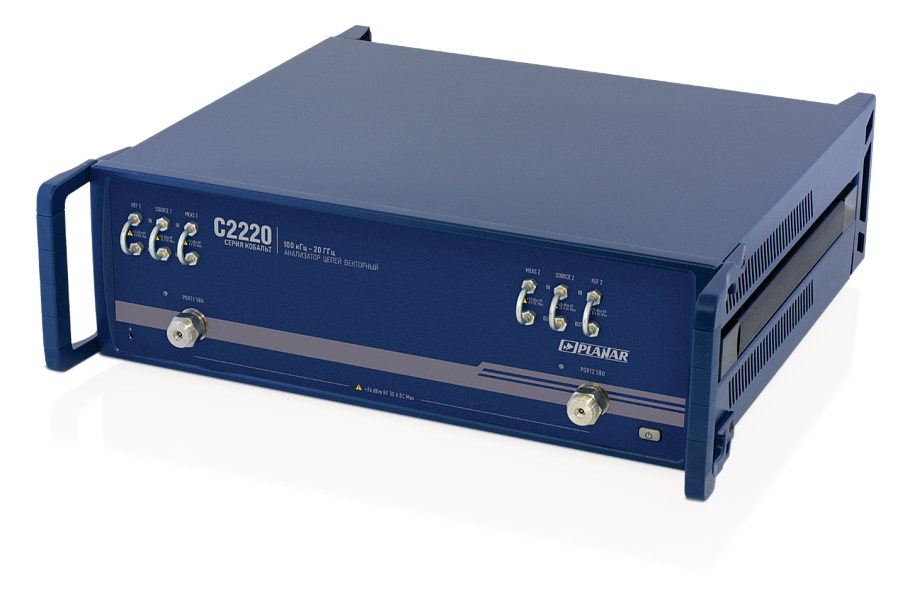

C2220 ПЛАНАР Анализатор цепей
Диапазон 0,1 МГц - 20 ГГц. 2 порта. Векторный анализатор цепей серии Кобальт - двухпортовый прибор с перемычками для прямого доступа к приемникам. Внесен в ГРСИ (Госреестр).
Особенностью векторного анализатора цепей С2220 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Особенностью векторного анализатора цепей С2220 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Госреестр
Основные характеристики СВЧ анализатора цепей Планар C2420:
Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений: 145 дБ тип
Время измерения на одной частоте: 12 мкс
Диапазон регулирования выходной мощности: -60…+10 дБ/мВт
Ключевые особенности векторного анализатора цепей Planar C2220:
Возможность прямого доступа к приемникам
Возможность монтажа в стойку 19''
Инструкции
- Руководство по запуску программы в ОС Linux.pdf
- Руководство по эксплуатации Кобальт часть 1 (технические характеристики).pdf
- Руководство по эксплуатации Кобальт часть 2 (программное обеспечение).pdf
Сертификаты
| Характеристика | Значение |
|---|
