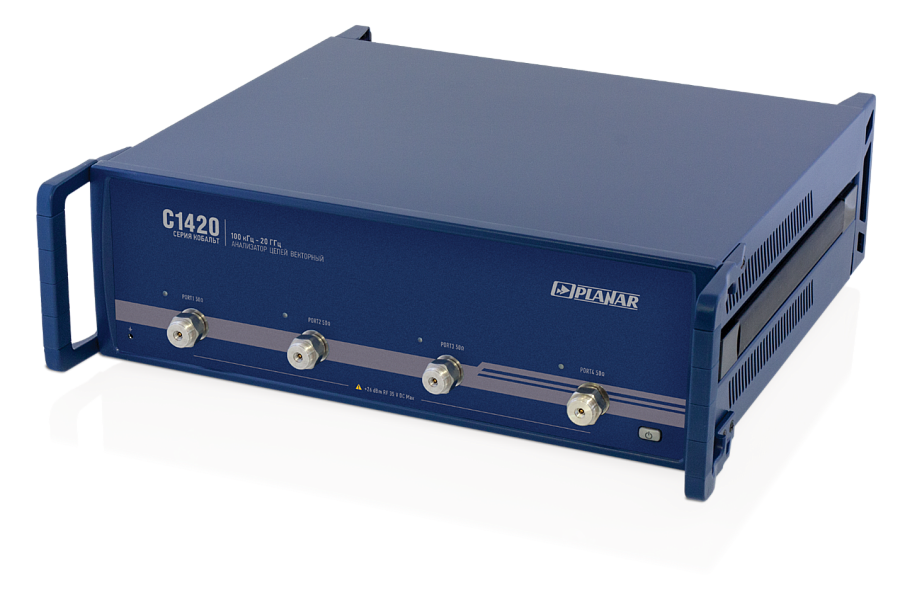

С1420 ПЛАНАР Анализатор цепей
Диапазон 0,1 МГц - 20 ГГц. 4 порта. Векторный анализатор цепей серии Кобальт - четырехпортовый прибор, имеющий четыре измерительных порта и два синхронизированных генератора испытательного сигнала. Внесен в ГРСИ (Госреестр).
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Госреестр
Основные характеристики СВЧ анализатора цепей Планар C1420:
Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
Измеряемые параметры: S11…S44
Импеданс: 50 Ω
Количество портов: 4
Динамический диапазон измерений, не менее: 145 дБ тип
Время измерения на одной частоте 12 мкс
Диапазон регулирования выходной мощности: -60…+10 дБ/мВт
Ключевые особенности векторного анализатора цепей Planar C1420:
Два независимых источника сигнала
Возможность монтажа в стойку 19''
Инструкции
- Руководство по запуску программы в ОС Linux.pdf
- Руководство по эксплуатации Кобальт часть 1 (технические характеристики).pdf
- Руководство по эксплуатации Кобальт часть 2 (программное обеспечение).pdf
Сертификаты
| Характеристика | Значение |
|---|
