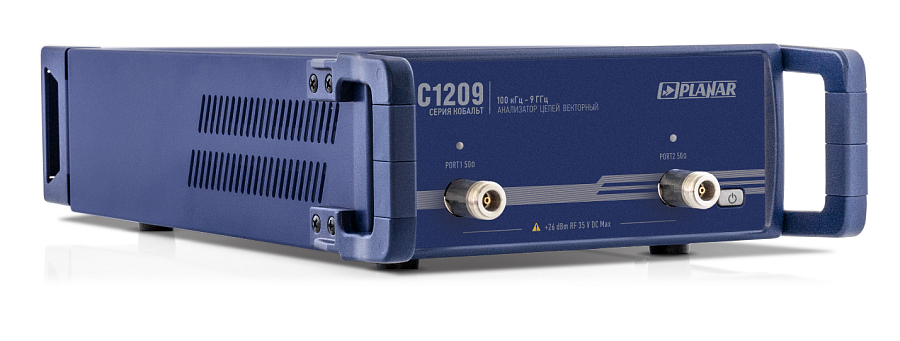

С1209 ПЛАНАР Анализатор цепей
Диапазон 100 кГц - 9 ГГц. 2 порта. Векторный анализатор цепей серии Кобальт - двухпортовый прибор, обладающий высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности. Внесен в ГРСИ (Госреестр).
Измеряемые параметры: S11, S21, S12, S22.
Измеряемые параметры: S11, S21, S12, S22.
Госреестр
Основные характеристики векторного анализатора цепей Planar:
Диапазон рабочих частот: от 100 кГц до 9 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений, не менее: 160 дБ
Время измерения на одной частоте: 100 мкс
Диапазон регулирования выходной мощности: -60…+15 дБ/мВт
Ключевые особенности ВЧ анализатора цепей Планар C1209 :
Возможность монтажа в стойку 19''
| Характеристика | Значение |
|---|
