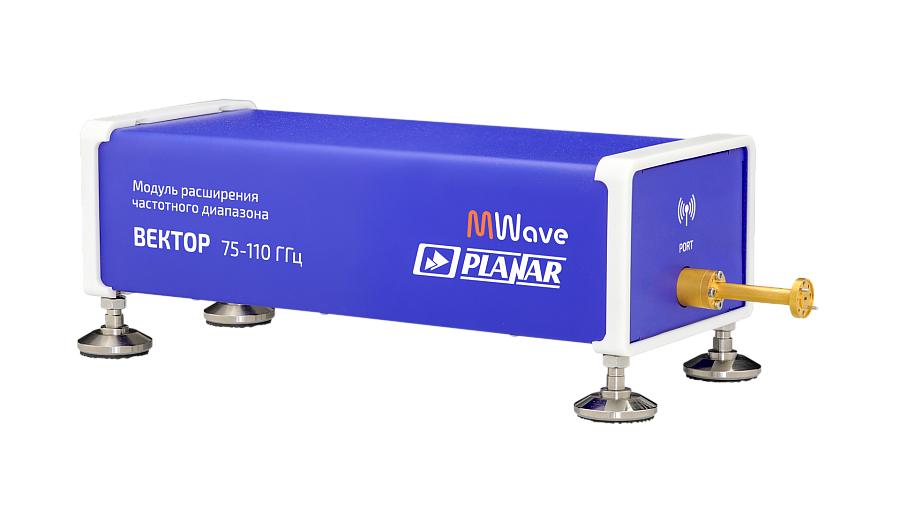

ВЕКТОР-A ПЛАНАР Модуль расширения частоты (с аттенюатором)

Модули расширения частотного диапазона (МРЧД) с аттенюатором серии ВЕКТОР-А для анализатора цепей PLANAR Кобальт

образуют измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.
МРЧД могут применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.

Модификации МРЧД со встроенным аттенюатором ВЕКТОР-А позволяют перестраивать выходную мощность в диапазоне до -40 дБ (тип. -50 дБ), что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.

Автономная работа модулей не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений.

МРЧД могут использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).

Характеристики расширителей частотного диапазона для ВАЦ серии ВЕКТОР-А ПЛАНАР:

Характеристика	ВЕКТОР 50 — 75 ГГц	ВЕКТОР 75 — 110 ГГц	ВЕКТОР 110 — 170 ГГц
Диапазон частот, ГГц	50 - 75	75 - 110	110 - 170
Типичная выходная мощность ВЕКТОР, дБм	+14	+11	в процессе согласования
Типичная выходная мощность ВЕКТОР-А, дБм	+12	+9	в процессе согласования
Динамический диапазон при полосе фильтра ПЧ 10 Гц, дБ	120	120	110
Диапазон перестройки аттенюатора, дБ	от 0 до -40	от 0 до -40	от 0 до -40
Тип разъёма измерительного порта	WR15, UG-385/U	WR10, UG-387/U-M	WR6, UG-387/U-M
Габаритные размеры, мм	220 х 105 х 80	220 х 105 х 80	220 х 105 х 80
Масса, кг	3,5	3,5	в процессе согласования
Время непрерывной работы, ч	16
Тип соединителя измерительного порта	WR-15 IEEE 1785-2a совместим с UG-385/U	WR-10 IEEE 1785-2a совместим с UG-387/UM	WR-06 IEEE 1785-2a совместим с UG-387/UM
Тип разъема входов «RF», «LO» и «IF»	SMA (гнездо)	SMA (гнездо)	SMA (гнездо)
Подключение к ВАЦ для управления и питания, тип соединителя и протокол	LEMO B-series (Lemo 2B FGG.310), протокол SPI
Питание	+12 В при 1 А
Потребляемая мощность, Вт	12
Габариты (Д х Ш х В), мм	220 х 105 х 80
Вес, кг	3,5
Рабочие условия эксплуатации: диапазон рабочих температур, ºС / относительная влажность воздуха при температуре плюс 25 °С, %, не более / атмосферное давление, кПа	+5 .. +40 / 90 / 70 .. 106

Комплектация

Наименование	Кол-во, шт.	Примечание
Модуль расширения частотного диапазона	1
Кабель управления	1	Длина 2,0 м
Кабель RF: SMA, вилка – SMA, вилка	1	Длина 1,2 м
Кабель LO SMA, вилка – SMA, вилка	1	Длина 1,2 м
Переход коаксиальный с соединителями 3,5 мм (розетка – розетка)	1
Кабель IF SMA, вилка – SMA, вилка	2	Длина 1,2 м
Комплект болтов для соединения волноводных фланцев (8 штук)	1
Отвёртка hex 2	1
Формуляр	1
ВЕКТОР-КН наборы калибровочных мер волноводных	опционально
