PCTEL SeeHawk Monitor – система автоматизированного мониторинга радиоспектра

Название

Значение

Поддерживаемые технологии

P25 Phase 1 и Phase 2; DMR; Analog FM; LTE FDD и TD-LTE; 5G NR FR1. Точный набор зависит от конфигурации RTU и установленных опций

Основные задачи

Мониторинг спектра и помех; оценка местоположения источника помех; проверка UL-покрытия; испытания BDA; контроль параметров радиостанций; мониторинг DL в сетях LTE и 5G NR

Архитектура системы

Центральное ПО SeeHawk Monitor Platform Manager и один или несколько стационарных либо переносных RTU, соединённых через IP-сеть

Мониторинг помех

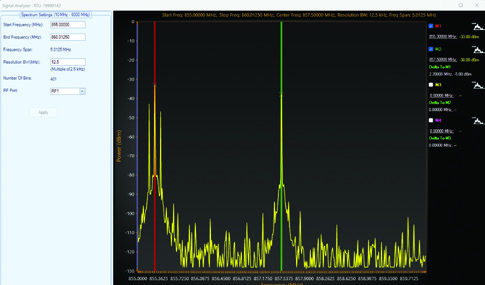

Контроль нескольких диапазонов на нескольких объектах; автоматическое выявление и описание событий; анализ спектра в реальном времени и повторный просмотр записанных данных

Оценка местоположения помех

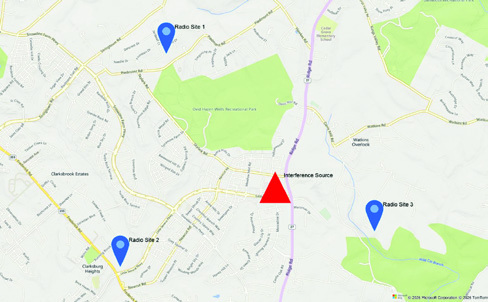

Анализ события, зарегистрированного тремя или более RTU; оценка положения источника; формирование данных для отображения на карте и дальнейшего поиска в полевых условиях

Проверка UL-покрытия

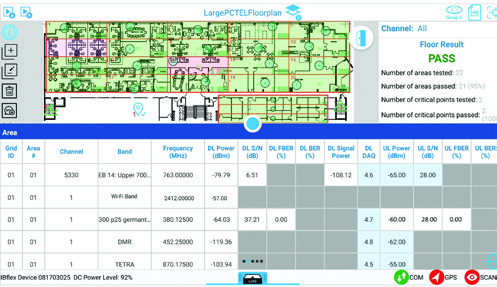

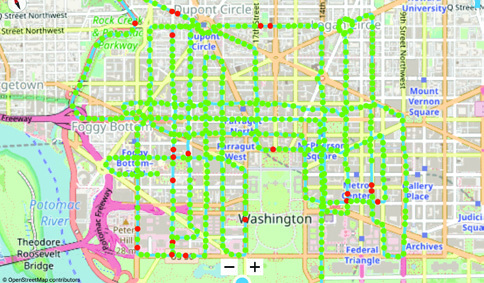

Измерения на автомобиле, пеших маршрутах и внутри помещений; P25, DMR и Analog FM; проведение теста одним специалистом; интеграция с PCTEL Public Safety Network Testing Solution и SeeHawk Touch

Испытания BDA

Автоматизированные пусконаладочные испытания BDA; контроль UL-уровня и качества P25, DMR и Analog FM; наблюдение за уровнем шума в реальном времени

Параметры радиостанций

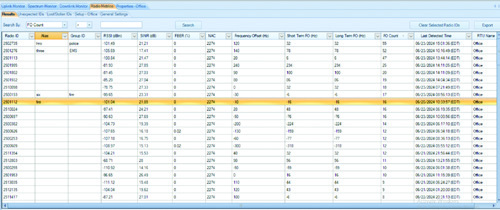

Смещение частоты, активность и другие KPI; фильтрация по Radio ID; выявление неизвестных и несанкционированных радиостанций

Мониторинг LTE и 5G NR

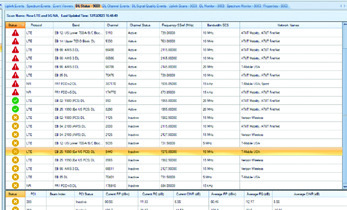

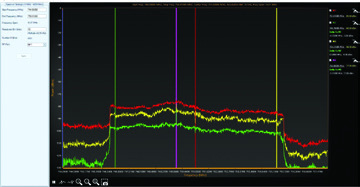

Контроль покрытия и качества DL; активные каналы и идентификаторы сот; базовые уровни RSSI, RSRP и SINR; выявление исчезнувших и новых каналов или сот

События и уведомления

Автоматические события при выходе KPI за заданные пределы, исчезновении канала либо появлении нового канала или Cell ID; уведомления по электронной почте

Измерения P25

UL Decode и RSSI; SINR, RSSI, Frame BER, Network ID, смещение частоты; автоматическое определение фазы и типа модуляции; полоса канала 12,5 кГц

Измерения DMR

UL Decode и RSSI; SINR, RSSI, Frame BER, смещение частоты, Color Code, Mobile ID, отклонение символов и Modulation Fidelity; полоса канала 12,5 кГц

Измерения Analog FM

Decode, RSSI и тип шумоподавителя; SINR и RSSI; полосы канала 12,5 и 25 кГц

Измерения 5G NR

Blind Scan PSS/SSS и PBCH; MIB и SIB1; PCI, Beam Index, SSS-RQ, SS-CINR и SSS-CINR; SCS 15/30 кГц; до 24 каналов, 8 PCI и 8 лучей на PCI

Измерения LTE

Mobile Blind Scan P-SCH/S-SCH и RS; DSS; MIB и SIB1; PCI, RP, RQ и CINR; полосы 1,4/3/5/10/15/20 МГц; до 24 каналов

Частотный диапазон RTU

От 10 МГц до 6 ГГц

Измерение мощности и анализ спектра

Точность измерения мощности ±1 дБ; динамический диапазон от −120 до −20 дБм при 30 кГц; измерение мощности каналов 12,5 и 25 кГц; EPS от 5 кГц до 20 МГц; динамический диапазон анализатора спектра более 90 дБ

Параметры RF-входа

Максимальный рабочий уровень −15 дБм; безопасный уровень до +10 дБм; точность частоты ±0,1 ppm

Передача данных RTU

Ethernet 10/100/1000 через RJ-45; подключение сотового модема через Ethernet; средний объём передачи 25–30 МБ в сутки на один RTU

Требования Platform Manager

Windows 10 Professional 32/64-bit или Windows 11 Professional, версия для США; рекомендуется Intel Core i5 2,60 ГГц или выше, ОЗУ от 16 ГБ и накопитель от 512 ГБ

Питание RTU

От +9 до +18 В DC; 22 Вт типично, до 40 Вт при максимальной работе вентиляторов

Габариты и масса RTU

304,8 × 304,8 × 43,2 мм; 2,63 кг

Температура

Рабочая: от 0 до +50 °C; хранение: от −40 до +85 °C
