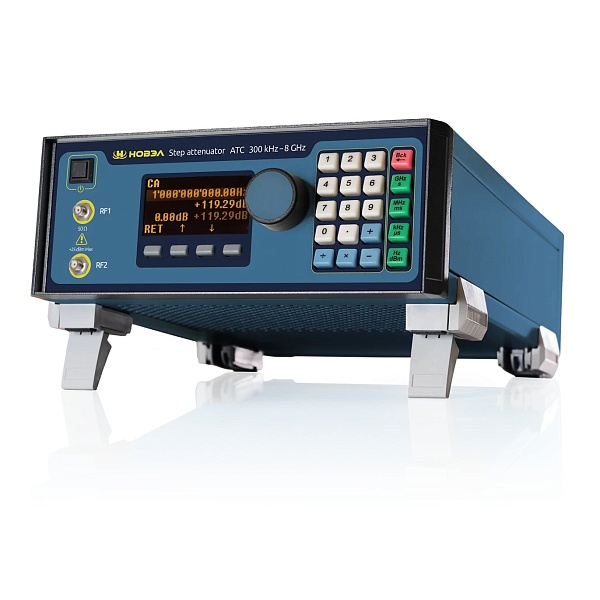

АТС Аттенюатор ступенчатый Новэл
Шаг перестройки ослабления 0,5 дБ. Волновое сопротивление 50 Ом. Высокоэффективный ступенчатый аттенюатор от российского производителя НОВЭЛ.
Шаг перестройки ослабления 0,5 дБ. Волновое сопротивление 50 Ом. Высокоэффективный ступенчатый аттенюатор от российского производителя НОВЭЛ.
Ступенчатый аттенюатор АТС Новэл с диапазоном частот до 8 ГГц предназначен для ослабления уровня высокочастотных электромагнитных колебаний в различных радиотехнических устройствах (генераторы, приемники, испытательные установки и т. д.). АТС применяются при исследовании, разработке, производстве радиоэлектронной аппаратуры, а также при поверке и калибровке радиоэлектронных средств измерений.
Аттенюаторы АТС используют для коррекции значение несущей частоты (также можно учитывать потери в кабеле). Управление настройками аттенюатора производится с помощью кнопок на передней панели индикаторного блока с одновременным их отображением на экране или по средствам универсального протокола SCPI через интерфейсы управления USB и RS-232.
Функционал универсального аттенюатора АТС Новэл:
- Постоянное затухание (Continuous attenuation);
- Перестраиваемое затухание (Sweep attenuation).
- Начальное и конечное значение затухания;
- Время задержки;
- Форма: пила или треугольник;
- Запуск: внутренний или внешний;
- Режим запуска: автоматический, одиночный или ручной.
- Диапазон частот: от 300 кГц до 8 ГГц;
- Диапазон ослаблений: от 0 до 111,5 дБ;
- Шаг перестройки ослабления: 0,5 дБ;
- Волновое сопротивление: 50 Ом;
- Максимальная мощность входного сигнала: +25 дБм (316 мВт);
- Время переключения: 1 мс (от нарастающего фронта сигнала запуска);
- Возвратные потери при ВКЛ. ослаблении: -20 дБ (тип.);
- Возвратные потери при ВЫКЛ. Ослаблении: -15 дБ (тип.);
- Пределы допускаемой абсолютной погрешности установки ослабления: 0,3 дБ + 1% от значения ослабления;
- Неограниченное количество переключений;
- Тип РЧ соединителя: SMA, розетка;
- Управление по SCPI.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
