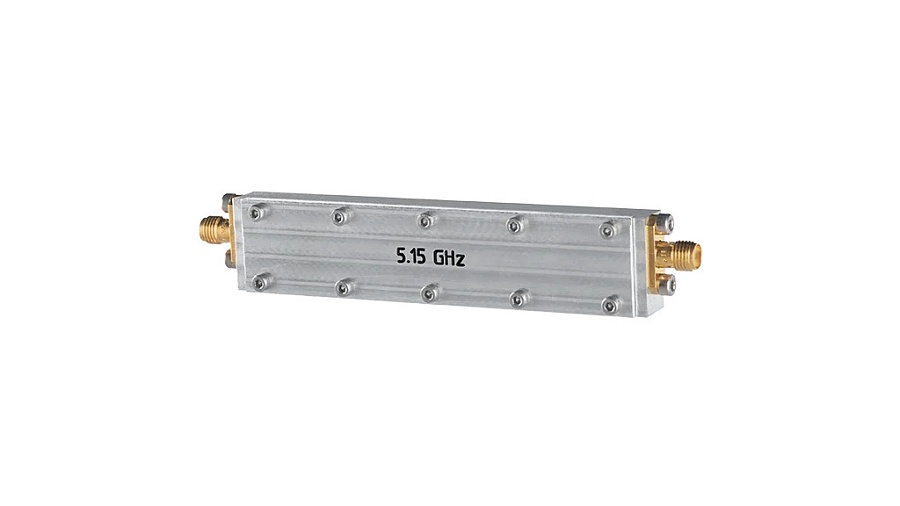

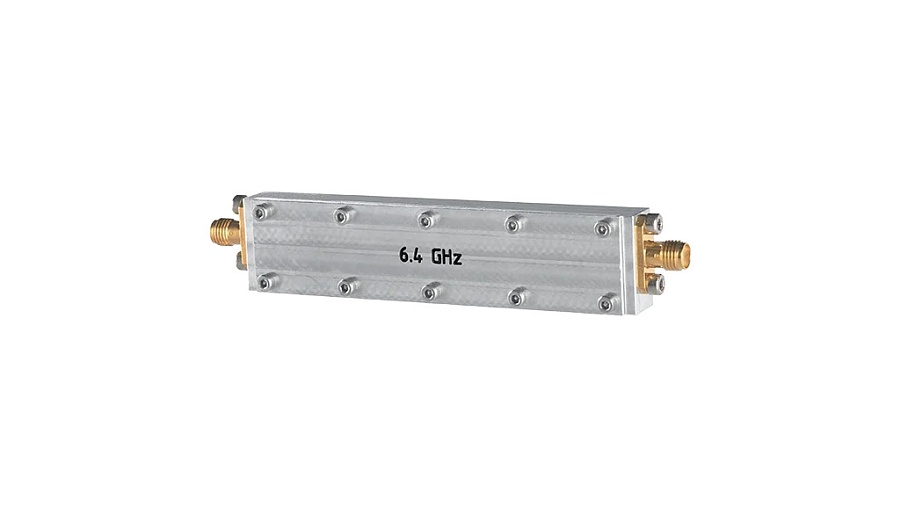

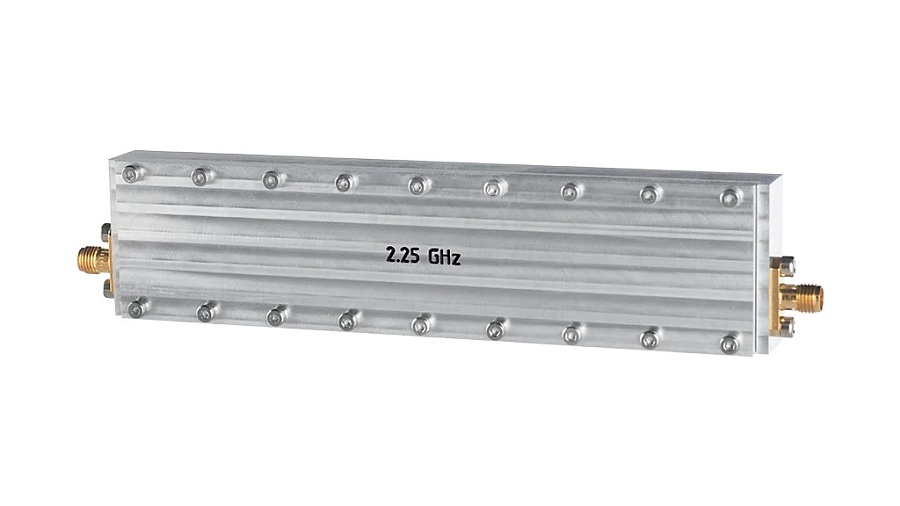

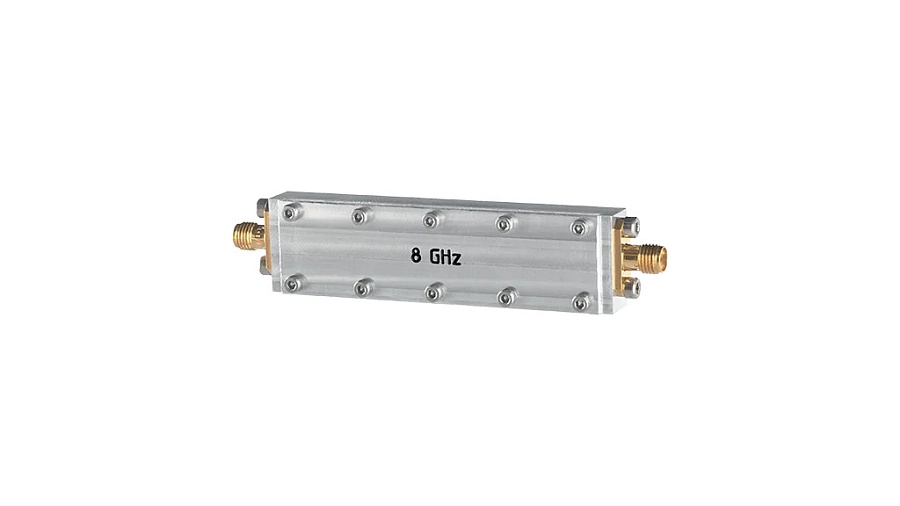

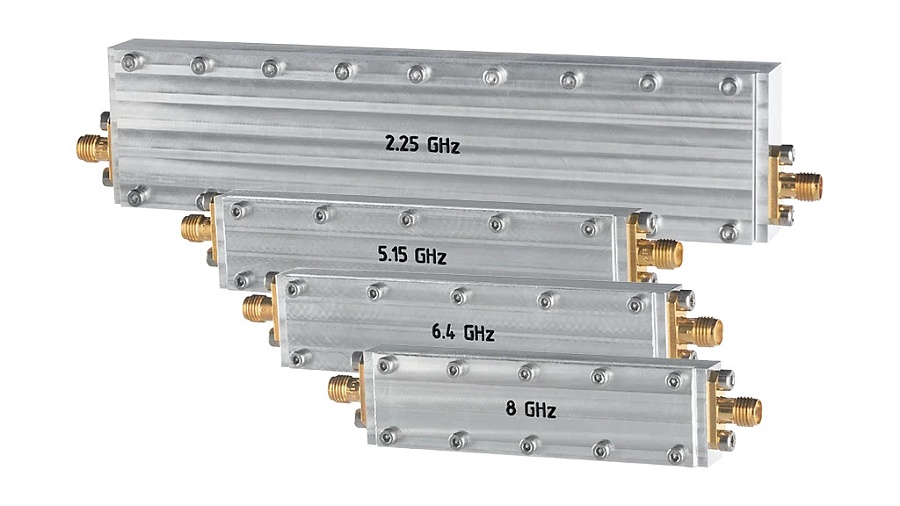

СВЧ полосовые фильтры Новэл до 8 ГГц
СВЧ полосовые фильтры (ПФ) Новэл с диапазоном до 8 ГГц выполнены на четвертьволновых полосковых резонаторах с подвешенной платой внутри металлической полости. Фильтры обладают высоким затуханием в полосе задержания и высокой добротностью, а также не требуют настройки.
Полосовые фильтры СВЧ диапазона могут быть использованы в качестве полосовых фильтров в тракте промежуточной частоты радиоприемных устройств и радиотехнических средств измерений (анализаторов сигналов, сканирующих приемников).
Технические характеристики фильтров ПЧ Новэл:
|
Параметры |
Фильтр 1 |
Фильтр 2 |
Фильтр 3 |
Фильтр 4 |
|
Центральная частота Fн, ГГц: |
2,250 |
5,150 |
6,440 |
7,910 |
|
Полоса пропускания по уровню -3 дБ, МГц: |
205 |
225 |
233 |
272 |
|
Неравномерность АЧХ в полосе 160 МГц: |
0,7 |
0,5 |
0,5 |
0,5 |
|
Затухания в полосе пропускания, дБ: |
1,9 |
3,0 |
5,0 |
4,5 |
|
Затухания при отстройке от Fн, дБ: |
˃145 (600 МГц) |
˃125 (600 МГц) |
˃120 (600 МГц) |
˃125 (900 МГц) |
|
КСВН вх/вых, не более: |
1,2/1,2 |
1,3/1,4 |
1,3/1,4 |
1,8/1,5 |
|
Импеданс, Ом: |
50 |
|||
|
Тип разъема, вх/вых: |
2,92mm (f)/ 2,92mm (f) |
|||
|
Габаритные размеры, Д×Ш×В: |
140×35×15 |
95×20×10 |
90×20×10 |
75×20×10 |
|
Масса, кг: |
0,1 |
˃0,1 |
˃0,1 |
˃0,1 |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
