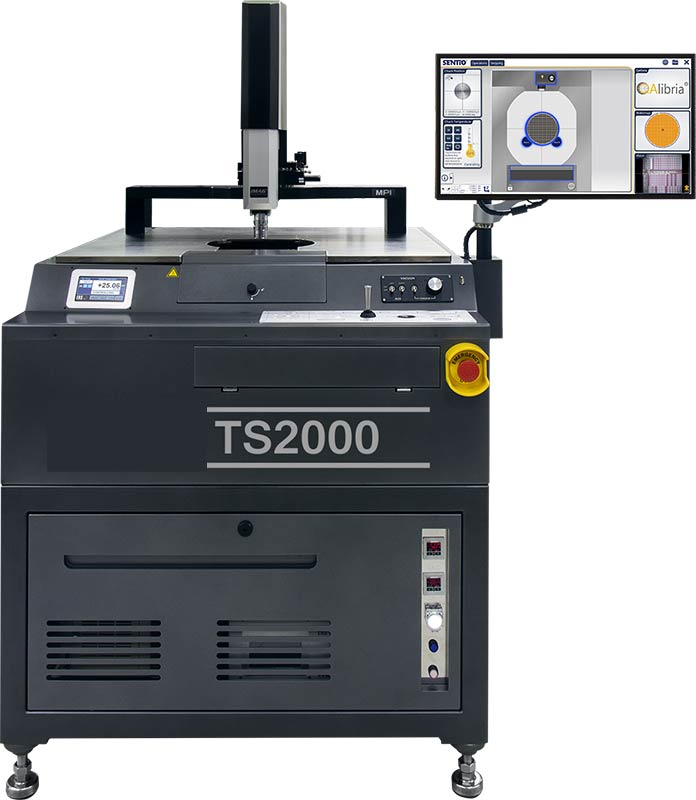

TS2000 Зондовая станция
TS2000 Зондовая станция
Базовая полуавтоматическая станция открытой архитектуры, предназначенная для проведения измерений ВАХ, ВФХ, импульсных и СВЧ характеристик полупроводниковых приборов на пластинах диаметром до 200 мм.
Используется для входного контроля и выбраковки. TS2000 была разработана для анализа сбоев, проверки соответствия конструкции заданным требованиям, технологии ИС, надежности конструкции на уровне полупроводниковой пластины, а также особым требованиям, предъявляемым к измерениям устройств МЭМС, сигналов высокой мощности, высокочастотных сигналов и сигналов миллиметрового диапазона.
Поставляется с пассивным антивибрационным столом. Диапазон рабочих температур до +300 °C, нижний диапазон определяется температурой окружающей среды.
Столешница позволяет разместить до 12 позиционеров в различном сочетании. Кроме того есть возможность установки пробкарт при использовании стандартного 4.5" держателя.
Предустановленное программное обеспечение SENTIO управляет всеми процессами, а также имеет возможность автоматического распознавания чипов, создания карты подложки и маркировки выбракованных элементов.
Станция полностью совместима со всей системной оснасткой, выпускаемой компанией МПИ.
Презентации
| Характеристика | Значение |
|---|
Возможно эти модели приборов Вам подойдут
Похожие товары
Основные возможности:
- Предназначена для характеризации силовых устройств
- Для тестирования устройств на пластине до 10кВ и 600А в импульсном режиме
- Позолоченное покрытие держателя пластин и вакуумные ходы оптимизированные для тонких пластин до 50 мкм
- Опция для пластин Taiko
- Высоковольтные зондовые головки и высокоамперные иглы
- Решения от пробоя и образования электрической дуги
- Камера ShieldEnvironment для точных измерений
- Сконструирована для защиты ЭМИ и света
- Низка утечка тока
- Для температурных диапазонов от -60°C до +300 °C
- Передняя ручная и боковая автоматическая загрузка пластины с возможностью выравнивания
- Блокируемая защита от света, защищающая пользователя
- Встроенная антивибрационная изоляция
- Полностью встроенный контроллер зондовой.
Основные возможности:
- Высокоточные системы выравнивания оптоволокон с максимальной гибкостью для одиночных оптоволокон или массивов оптоволокон в двух- или однопозиционной установке
- Безопасная операция обнаружения оптоволокон при их сближении и предотвращение их столкновения
- Рекомендуемая температура испытания устройств в температурном диапазоне: -40… 100 °C
- Зондовая станция имеет возможность тестирования в температурном диапазоне -60… 300 °C
- Минимизация занимаемой площади системы за счет интеграции дополнительных измерительных инструментов для технологии кремниевой фотоники на специальной стойке для инструментов.
TS3000-SE является следующей версией зондовой станции TS3000 и оснащена специальной камерой ShielDEnvironment™ для исключения влияние внешних шумов и проведения высокоточных, воспроизводимых измерений DC/CV, фликкер-шума (1/f), случайного телеграфного шума и параметров в СВЧ-диапазоне для характеризации устройства, определения надежности на этапе пластины и СВЧ-применений.
Уникальная конструкция столешницы зондовой станции с активным охлаждением обеспечивает максимальную стабильность при проведении измерений в широком диапазоне температур от -60° до 300°C и делает зондовую станцию TS3000-SE отличным выбором для тестирования устройств при разных температурных условиях.
В станции TS3000-SE реализованы передовые технологии МПИ, такие как контроль расстояния между иглами и пластиной PHC™ (стандартная функция), ручное управления положением держателя пластин/микроскопа/манипуляторов mDrive™ и/или вертикальная камера VCE™ (опционально или в качестве модернизации на стороне заказчика).
Основные возможности TS3000:
- Широкий диапазон температур: от -60 до 300°C
- Минимальная длина кабелей к измерительным устройствам со специальным интерфейсом для лучшей направленности измерений
- Минимальное расстояние между пластиной и держателем для оптимального измерения mmW и внутренних узлов
- Минимальная занимаемая площадь, благодаря встроенному чиллеру.
