TS2000-IFE Зондовая станция
TS2000-IFE Зондовая станция
200 мм автоматизированная зондовая станция. Специализированная система для СВЧ-измерений, измерений типа Load Pull и оптических приложений.
Под заказ
Перечень основных решаемых задач:
- Измерение ВАХ, ВФХ и импульсных характеристик
- Оптические измерения, кремниевая фотоника
- Измерения типа load-pull, СВЧ измерения, 4-портовые приложения
- Проверка микросхем, анализ отказов в диапазоне температур от -60 до +300 °C
- Проверка надежности на уровне пластин
Расширенные возможности
- Решение IceFreeEnvironment™ позволяет применять обычные зонды и пробкарты одновременно даже при отрицательных температурах
- Возможность использования автоматизированных манипуляторов
- Возможность использования коротких соединительных кабелей при тестировании микросхем
- Минимальное расстояние от держателя пластин до столешницы при СВЧ измерениях и с применением активных пробников
- Тестирование пластин с пленкой на пяльцах
- Интегрированный активный антивибрационный стол
- Полностью интегрированное управление станцией для быстрой, безопасной и удобной работы системы
- Опция Safety Test Management (STM™) с автоматическим контролем точки росы
- Эргономичный дизайн
- Уменьшенная занимаемая площадь, благодаря продуманному расположению чиллера
- Опциональные полки для приборов, что сокращает длину соединительных кабелей.
Габариты зондовой станции
Габариты системы 1210 (ширина) x 1150 (глубина) x 1570 (высота), масса системы включая аксессуары и модуль охлаждения составляет 800 кг.

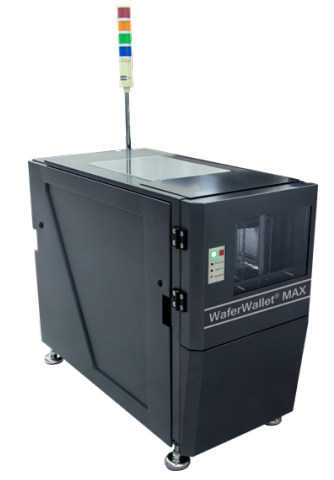

При наличии опционального загрузчика пластин WAFERWALLET станция превращается в полный автомат.
