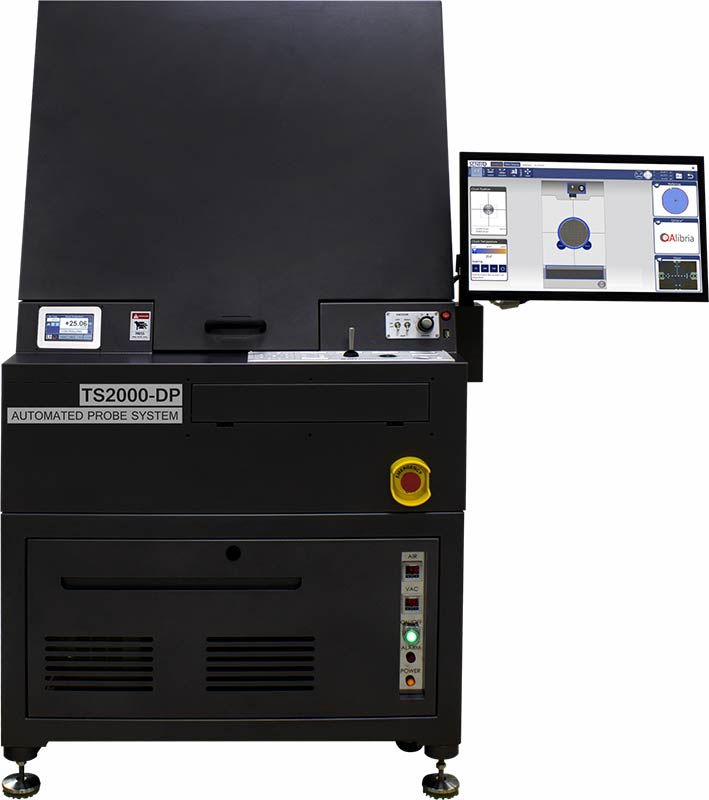

TS2000-DP Зондовая станция

TS2000-DP Зондовая станция

Полуавтоматическая зондовая станция с защитным кожухом для тестирования пластин силовой электроники 200 мм.
Под заказ

TS2000-DP является дальнейшим продолжением развития линейки TS2000 и предназначена для тестирования элементов силовой электроники при токах до 400А и напряжениях до 10 кВ.

Внешне TS2000-DP практически неотличима от станции TS2000-D. Основное отличие заключается в том, что защитный кожух (Dark Box) выполняет роль защиты оператора станции от поражения высоким напряжением. При несанкционированной попытке открыть защитный кожух во время измерений специальный блокиратор выключает процесс тестирования.

Станция оборудуется специальными держателями пластин с защитой от пробоя, искры и образования электрической дуги. Пробники и соединительные провода также имеют специальное исполнение для работы в диапазонах 400А и 10 кВ.

Показать большеменьше
Характеристика Значение
