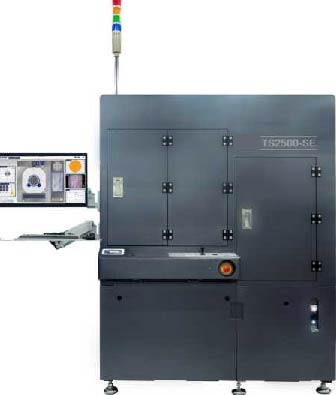

TS2500-SE Зондовая станция

200 мм полностью автоматическая зондовая станция с экранирующей камерой для работы в режиме 24/7 и тестирования в широком диапазоне температур.
Под заказ

Полностью автоматизированная зондовая станция TS-2500-SE:


  • Предназначена для широкого круга решаемых задач
  • Одновременно может измерять СВЧ, ВАХ, ВФХ и импульсные характеристики в диапазоне до нескольких фA и мкВ
  • Тестирование датчиков влажности или других датчиков окружающей среды при задании определенной температуры тестирования
  • Проводить измерения фликкер шума и другие малосигнальные измерения.
  • Высокая надежность работы
  • Предназначена для работы в режиме 24/7
  • Защитная дверца с блокировками полностью закрывает зону тестирования
  • Эргономичный дизайн и различный дополнительный опционал
  • Удобная фронтальная загрузка единичных образцов
  • Интегрированная экранирующая от света и ЭМИ камера
  • Большая столешница с возможностью размещения до 8x DC или 4x RF + 4DC манипуляторов или стандартного 4.5” / 6.5” держателя пробкарт
  • Две стандартных загрузочных кассеты для 100, 150 или 200 мм пластин
  • Большой выбор держателей пластин с температурой тестирования от -60 до + 300 °C
  • Широкий ассортимент камер бокового обзора в дополнение к стандартной камере для выравнивания пластин.
  • Дополнительная камера для выравнивания зондов на контактных площадках находится непосредственно на держателе пластин
  • Специальная опция работы с тонкими пластинами тоньше 50 мкм.

  • Экранирующая камера ShielDEnvironment™
    Наличие экранирующей камеры является основным преимуществом станции и позволяет защищать держатель пластин и пробники от воздействия внешнего ЭМИ и света, что дает возможность проводить измерения шумов и малых емкостей. Защитная крышка экранирующей камеры имеет 8 прорезей, что позволяет использовать до 8 манипуляторов с различной комбинацией зондов.

    Характеристики экранирующей камеры
    Защита от ЭМИ: 30 dB (typical) @ 1 kHz to 1 MHz
    Ослабление света: 130dB
    Спектральный уровень шума: -180 dBVrms/rtHz (< 1 MHz)
    Системный шум переменного тока: 5 mVp-p (< 1 GHz)

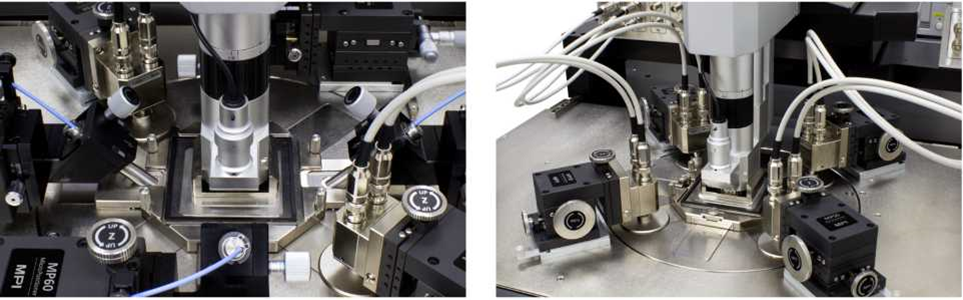

    Вид сверху на столешницу с различными типами зондов и закрытой крышкой экранирующей камеры


    Встроенное ПО SENTIO
    Все автоматизированные зондовые станции МПИ управляются при помощи специализированного программного пакета SENTIO® Software Suite. Это простое и интуитивное ПО, позволяющее экономить время на обучение, а команды прокрутки, масштабирования и перемещения имитируют современные интеллектуальные мобильные устройства и позволяют каждому стать экспертом всего за несколько минут. Переключение между активным приложением и остальными приложениями осуществляется простым движением пальца. ПО SENTIO поддерживает две полустандартные кассеты размером от 3” до 200 мм для автоматической или ручной загрузки пластин. Опционально доступен быстрый распознаватель идентификаторов для считывания с верхней и нижней стороны пластин, обеспечивающий революционную встроенную RGB-подсветку и полностью автоматический контроль экспозиции.





    Показать большеменьше
    Характеристика Значение
