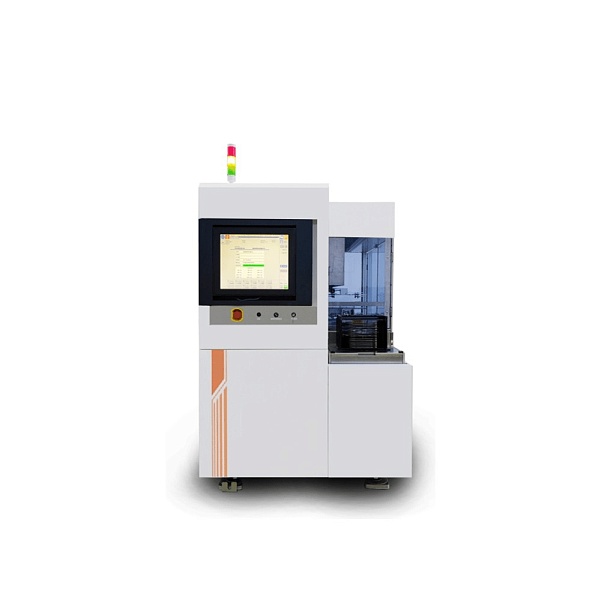

Двухшпиндельная автоматическая установка дисковой резки DS9260

DS9260 - это полностью автоматическая модель для работы с пластинами до 12 дюймов, которая выполняет весь процесс автоматически, начиная от загрузки, выравнивания, резки, очистки, и до выгрузки пластин. Машина оснащена двойным шпинделем высокой мощности, оба шпинделя (по осям Z1 и Z2) установлены с NCS и микроскопами, что значительно сокращает время выравнивания и проверки, и позволяет уменьшить временные затраты и улучшить производительность.

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Применения: Корпус ИС (QFN, DFN, BGA), Полупроводниковые пластины, Светодиоды, EMC подложки.

Функции:

Резка нескольких заготовок.
Автофокус.
Автоматическое выравнивание.
Распознавание формы заготовки (опция).
Проверка пропилов (опция).
NCS.
BBD (опция).
Выравнивание двойного объектива.

Характеристики

Параметр	Ед.	Значение
Размер заготовки	мм	φ300 丨□270
Глубина реза	мм	≤4 (стандарт)
Шпиндель
Скорость вращения	мин^-1	6000~60000
Мощность	кВт	2,4 кВт при 60000 мин^-1
Ось X
Максимальный ход	мм	310
Скорость реза	мм/с	0,1~1000
Ось Y
Максимальный ход	мм	310
Шаг	мм	0,0001
Точность позиционирования (ед. ошибка)	мм	≤0,002/5
Точность позиционирования (диапазон)	мм	≤0,003/310
Ось Z
Максимальный ход	мм	40
Максимальный диаметр лезвия	мм	ø58
Разрешение	мм	0,0001
Повторяемость	мм	0,001
Ось θ
Максимальный ход	град.	380
