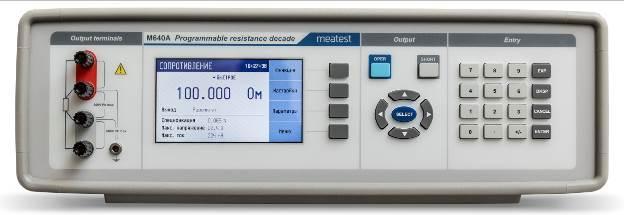

M640A Meatest Магазин сопротивлений

Магазин сопротивлений М640А (от 0,1 Ом до 20 МОм) предназначен для воспроизведения электрического сопротивления и выходного сигнала платиновых и никелевых термопреобразователей сопротивления (ТС).

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

М640А использует резисторы, которые предлагают высокую точность, длительную стабильность, а также крайне низкую чувствительность к внешним и внутренним изменениям температуры, необходимые для достижения требуемых характеристик магазинов.

2х,3х и 4х проводное подключение
Максимальная рассеиваемая мощность: 5 Вт
Максимальный ток: 0,5 A
Максимальное напряжение: 200 В_пик
Интерфейс RS-232 (стандартно) и GPIB, USB, Ethernet (дополнительная опция)

Скорость переключения: предусмотрено несколько вариантов скорости переключения значений сопротивления.

FAST/быстрый – типичное значение 400 мкс
SMOOTH/плавный – типичное значение 1 мс
VIA OPEN/размыкание – осуществляет размыкание клемм перед сменой значения сопротивления, типичное значение 1 мс
VIA SHORT/замыкание – осуществляет замыкание клемм перед сменой значения сопротивления, тем самым обеспечивает минимальное значение нулевого сопротивления, типичное значение 1 мс

Несколько функций в одном приборе

Режим “Платиновый” – в данном режиме собраны все необходимые функции для точного моделирования платиновых датчиков сопротивления. Вы можете установить значения температуры в соответствии с европейскими стандартами (IEC) DIN или отредактировать имеющийся стандарт с помощью меню пользовательских коэффициентов;
Режим “Никель” – в данном режиме собраны все необходимые функции для точного моделирования никелевых датчиков сопротивления. Вы можете установить значения температуры в соответствии с европейскими стандартами (IEC) DIN или отредактировать имеющийся стандарт с помощью меню пользовательских коэффициентов;
Режим “Время” – позволяет создавать различные зависимости сопротивления от времени. Построение зависимости осуществляется с помощью нескольких таблиц, которые можно создать, указав индивидуальное имя для каждой.

Метрологические характеристики в режиме воспроизведения электрического сопротивления

Диапазон воспроизведения электрического сопротивления	Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления
от 100,000 до 200,000 мОм	±0,05 %
от 0,20001 до 2,00000 Ом
от 2,0001 до 20,0000 Ом
от 20,001 до 200,000 Ом
от 200,01 до 2000,00 Ом	±0,02 %
от 2,0001 до 20,0000 кОм
от 20,001 до 200,000 кОм
от 0,20001 до 2,00000 МОм
от 2,0001 до 20,0000 МОм	±0,05 %

Метрологические характеристики в режиме воспроизведения сигналов платиновых термометров сопротивления

Диапазон температур	Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °С
Диапазон температур	Pt10–Pt99	Pt100–Pt20000
от –200 °С до 0 °С	±0,5	±0,15
от +0,001 °С до +850 °С	±1,0	±0,2

Метрологические характеристики в режиме воспроизведения сигналов никелевых термометров сопротивления

	Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °С
Диапазон температур
	Ni10–Ni99		Ni100– Ni20000
от –60 °С до +300 °С	±0,4	±0,1
