Калибратор для поверки RLC метров в частотном диапазоне от 20 Гц до 1 МГц; Диапазон электрического сопротивления: от 0,1 Ом до 100 МОм; Диапазон электрической емкости: от 10 пФ до 100 мкФ; Диапазон индуктивности от 10 мкГн до 10 Гн; Стандартный интерфейс: RS-232, IEEE-488.
Внесен в ГОСРЕЕСТР.

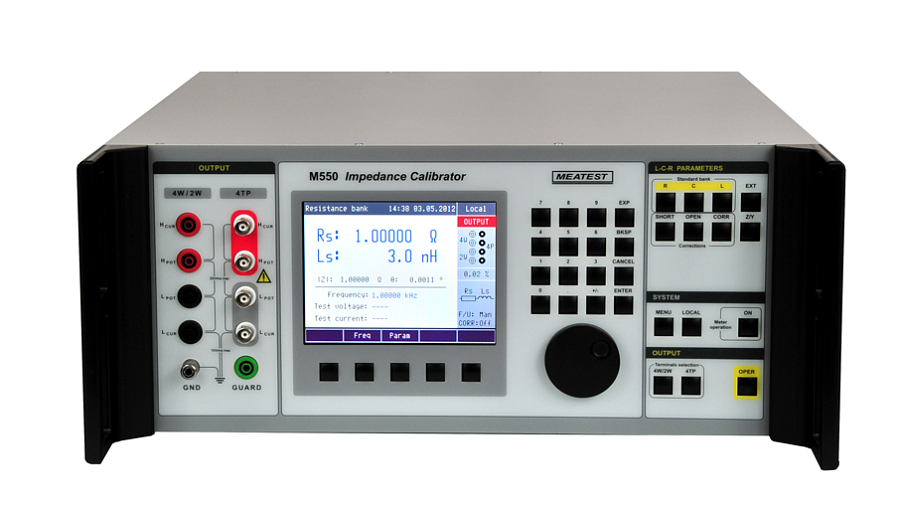

Калибратор импеданса M550 Meatest воспроизводит значения сопротивления, емкости и индуктивности с помощью встроенных резисторов, конденсаторов и эмуляторов индуктивности. Для компенсации влияния соединительных проводников и собственного импеданса измерителей RLC в калибраторе M-550 предусмотрены функциональные кнопки SHORT (короткое замыкание, КЗ) и OPEN (холостой ход, ХХ). Для подключения к RLC метрам используются коаксиальные разъемы BNC или четыре клеммы под штекер типа «банан».
Калибратор М-550 использует два магазина эталонных сопротивлений. Более высокоточный магазин сопротивлений имеет в своем составе четыре выходных соединителя типа BNC. Он используется для поверки RLC-метров, основанных на принципе работы мостовой схемы с автоматической балансировкой с использованием технологии четырехконтактной пары (4TP) соединения контрольной клеммы.
Второй магазин сопротивлений (4W/2W) имеет выходные разъемы типа банан 4 мм. Магазин используется для поверки LCR-метров, основанных на принципе использования метода I-V с не коаксиальными контрольными клеммами. Магазин может использоваться фактически в четырехпроводных (4W) или двухпроводных (2W) схемах измерений.
Калибратор Митест M550 оснащен встроенным измерителем уровня тестового сигнала, который может легко использоваться для проверки напряжения, тока и частоты тестового сигнала.
Для компенсации влияния соединительных проводников и собственного импеданса измерителей RLC в калибраторе M-550 предусмотрены функциональные кнопки SHORT (Короткое Замыкание, КЗ) и OPEN (холостой ход, ХХ).
Особенности калибратора RLC M550 Meatest:
- Калибратор для поверки RLC метров в частотном диапазоне от 20 Гц до 1 МГц;
- Диапазон электрического сопротивления: от 0,1 Ом до 100 МОм;
- Диапазон электрической емкости: от 10 пФ до 100 мкФ;
- Диапазон индуктивности от 10 мкГн до 10 Гн;
- Программная компенсация влияния соединительных проводников и собственного импеданса измерителей RLC;
- OPEN (ХХ) / SHORT (КЗ) / LOAD (Нагрузка);
- Встроенный измеритель тестового уровня испытуемого устройства;
- Стандартный интерфейс: RS-232, IEEE-488.
Технические характеристики калибратора импеданса Meatest M 550:
| Режим работы | |
| 4TP четырехконтактная пара (R/L/C коаксиальный выход для коаксиальных четырехконтактных и четырехконтактных парных установок) | |
| 4W четырехконтактный (R/C некоаксиальный для четырехпроводного применения) | |
| 2W двухконтактный (R/C некоаксиальный для двухпроводного применения) | |
| Выходные клеммы | 4 BNC соединителя для коаксиального выхода (4TP) |
| 4 разъема типа банан для некоаксиального выхода (4W/2W) | |
| Диапазон частот | 20 Гц – 1 МГц |
| Сопротивление | |
| Диапазон | 0,1 Ом- 100 МОм (фиксированное десятичное значение в режиме 4TP) |
| 0,1 Ом - 100 МОм (фиксированное десятичное значение в режиме 4W) | |
| 1 Ом - 10 МОм (фиксированное десятичное значение в режиме 2W) | |
| Отклонение от номинального значения | ±(0,05 - 10)% в зависимости от величины, режима и частоты |
| Погрешность калибровки | ±(0,02 - 2)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | (2 – 25) ppm/°C |
| Отображаемые пары параметров | Z/ Ө, Y/ Ө, RS/LS, RS/CS, RP/CP, RP/LP, R/X, G/B |
| Емкость | |
| Диапазон | 10 пФ - 100 мкФ (фиксированные десятичные значения в режиме 4TP) |
| 10 пФ - 100 мкФ (фиксированные десятичные значения в режиме 4W) | |
| 100 пФ - 100 мкФ (фиксированные десятичные значения в режиме 2W) | |
| Отклонение от номинального значения | < ±5% |
| Погрешность калибровки | ±(0,05 – 5,0)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | (30 – 100) ppm/°C |
| Отображаемые пары параметров | Z/Ө, Y/Ө, CS/D, CS/RS, CP/D, CP/RP, CP/G |
|
Индуктивность (имитируется только в режиме 4TP) |
|
| Диапазон | 10 мкГн - 10 Гн (фиксированные десятичные значения в режиме 4TP) |
| Отклонение от номинального значения | < ±15% |
| Погрешность калибровки | ±(0,15 – 4,0)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | 50 ppm/°C |
| Отображаемые пары параметров | Z/Ө, Y/Ө, LS/Q, LS/RS |
| Устройство измерения тестового уровня | |
| Отображаемые значения | частота, испытательное напряжение, испытательный ток |
| Диапазон частот | 20 Гц - 100 кГц |
| Погрешность измерения частоты | ±0,01% +1 мГц |
| Диапазон напряжения | 200 мВ - 10 В (среднеквадратичное) |
| Погрешность измерения напряжения | ±5 % (в диапазоне 100 мВ - 1 В) |
| ±2 % (в диапазоне 1 В - 10 В) | |
