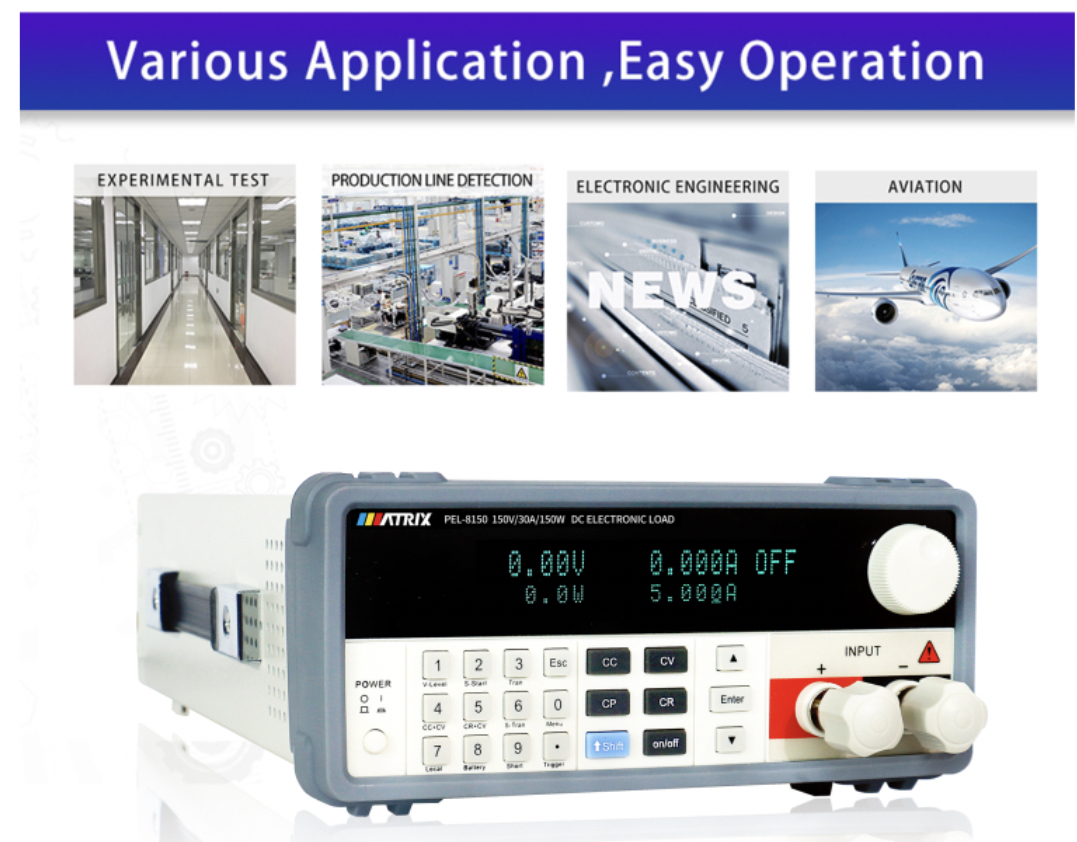

PEL-8000 Matrix Нагрузки электронные
широко используется в производственных линиях (зарядное устройство для сотовых телефонов, аккумуляторы для сотовых телефонов, аккумуляторы для электромобилей, импульсный источник питания, линейное питание), научно-исследовательских институтах, автомобильной электронике, аэрокосмической промышленности, судостроении, производстве и тестировании солнечных батарей, топливных элементов и других отраслях промышленности.
Особенности:
- CC, CV, CR, CP, короткое замыкание, динамический и другие режимы работы
- Защита от перенапряжения, перегрузки по току, избыточной мощности, перегрева, обратной полярности
- Экран VFD высокой яркости, одновременно отображающий карту.
Технические характеристики электронной нагрузки PEL-8000:
PEL-8300 | PEL-8150 | |
Количество каналов | 1 | 1 |
Диапазон напряжения | 150 В | 150 В |
Диапазон тока | 0 - 60 А | 0 - 30 А |
Мощность | 300 Вт | 150 Вт |
Потребляемое напряжение | AC 110 В / 220 В (переключаемый вход) | AC 110 В / 220 В (переключаемый вход) |
Режимы работы | CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CP (постоянная мощность), CC + CV, CR + CV. | CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CP (постоянная мощность), CC + CV, CR + CV |
Измерение напряжения |
|
|
Диапазон измерения | 0,1 - 19,999 В | 0,1 - 19,999 В |
0,1 - 150,00 В | 0,1 - 150,00 В |
|
Разрешение | 1 мВ | 1 мВ |
10 мВ | 10 мВ |
|
Точность | ± (0,03% + 0,05% полной шкалы) | ± (0,03% + 0,05% полной шкалы) |
Измерение тока |
|
|
Диапазон измерения | 0 - 3,000 А | 0 - 3,000 А |
0 - 30,00 А | 0 - 30,00 А |
|
Разрешение | 0,1 мА | 0,1 мА |
1 мА | 1 мА |
|
Точность | ± (0,03% + 0,05% полной шкалы) | ± (0,03% + 0,05% полной шкалы) |
Измерение сопротивления |
|
|
Диапазон измерения | 0,03 Ом - 10 кОм | 0,03 Ом - 10 кОм |
0,03 Ом - 5 кОм | 0,03 Ом - 5 кОм |
|
Разрешение | 16 бит | 16 бит |
Точность | ± (0,1% + 0,1% полной шкалы) | ± (0,2% + 0,2% полной шкалы) |
Измерение мощности |
|
|
Диапазон измерения | 0 - 300 Вт | 0 - 150 Вт |
Разрешение | 0,1 мВт, 1 мВт | 1 мВт, 10 мВт |
Точность | ± (0,1% + 0,1% полной шкалы) | ± (0,2% + 0,2% полной шкалы) |
Защита от |
|
|
Перенапряжения | есть | есть |
Перегрузки по току | есть | есть |
Перегрузки по мощности | есть | есть |
Перегрева | есть | есть |
Обратной полярности | есть | есть |
Короткого замыкания | СС: 6 - 60 А | СС: 3 - 30 А |
СV: 0 В | СV: 0 В |
|
СR: 25 мОм | СR: 25 мОм |
|
Функция динамического тестирования |
|
|
Т1 и Т2 | 60 мкс - 999 с | 60 мкс - 999 с |
Точность | ± (15% + 10% полной шкалы) | ± (15% + 10% полной шкалы) |
Скорость | 2,5 А / мкс | 2,5 А / мкс |
Функция проверки батареи |
|
|
Диапазон напряжения | 0,5 - 150 В | 0,5 - 150 В |
Разрядная емкость | 999 Ач | 999 Ач |
Разрешение | 0,1 мА | 0,1 мА |
Время теста | 1 с - 16 ч | 1 с - 16 ч |
Функция дистанционного управления | есть | есть |
Тест на короткое замыкание | есть (имитация короткого замыкания нагрузки) | есть (имитация короткого замыкания нагрузки) |
Поддержка внешнего триггерного входа | есть | есть |
Применение | тестирование различных источников постоянного тока: аккумуляторов, батарей, блоков питания, генераторов, преобразователей, регуляторов и стабилизаторов напряжения, солнечных и других батарей | тестирование различных источников постоянного тока: аккумуляторов, батарей, блоков питания, генераторов, преобразователей, регуляторов и стабилизаторов напряжения, солнечных и других батарей |
Общие характеристики |
|
|
Дисплей | 2-х строчный VFD | 2-х строчный VFD |
Рабочая температура | 0 - 40 °C | 0 - 40 °C |
Температура хранения | от -10 °C до +70 °C | от -10 °C до +70 °C |
Относительная влажность | < 80% | < 80% |
Габариты | 355 х 215 х 100 мм | 355 х 215 х 100 мм |
Вес нетто | 4900 г | 4100 г |
Комплектация | блок нагрузки MATRIX PEL-8300 – 1 шт., кабель питания – 1 шт., щупы - 1 комплект | блок нагрузки MATRIX PEL-8150 – 1 шт., кабель питания – 1 шт., щупы - 1 комплект |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
