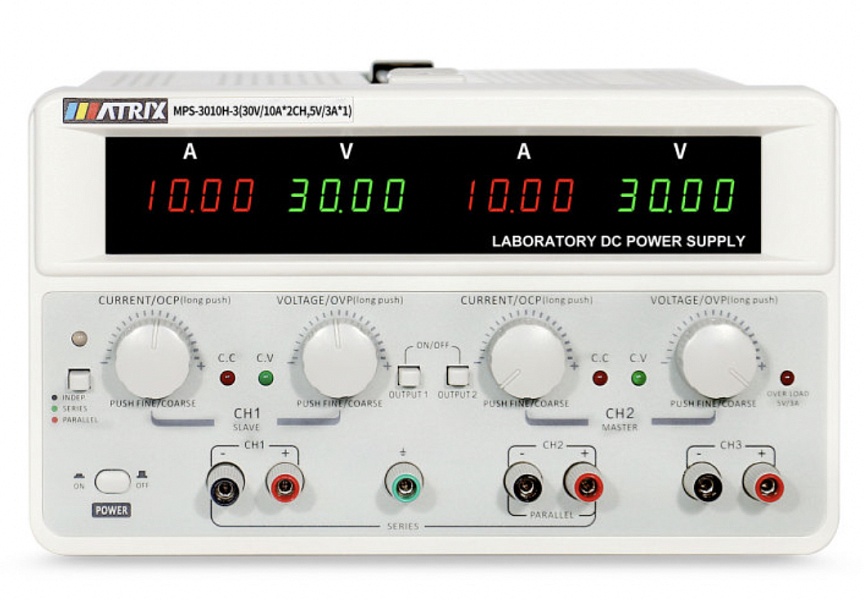

MPS-H-3 Matrix Источники питания
1. Ток и напряжение можно регулировать в пределах определенного диапазона;
2. Последовательно-параллельный режим непосредственно отображает напряжение и ток;
3. Последние выходные данные и последнее выходное состояние могут быть сохранены;
4. Опционально можно установить интерфейс USB, RS-232, RS-485;
5. Канал 1 и канал 2 являются независимыми переключателями управления;
6. Четырехзначный дисплей с разрешением 10 мВ/1 мА;
Технические характеристики лабораторного источника питания MPS-H-3:
| Модель | MPS-3003H-3 | MPS-3005H-3 | MPS-3010H-3 | MPS-6005H-3 | MPS-6005H-5 |
| Количество каналов | 3 | 3 | 3 | 3 | 3 |
| Выходное напряжение | 0 - 30 В (регулируемое) * 2 | 0 - 30 В (регулируемое) * 2 | 0 - 30 В (регулируемое) * 2 | 0 - 60 В (регулируемое) * 2 | 0 - 60 В (регулируемое) * 2 |
| Выходной ток | 0 - 3 А (регулируемый) * 2 | 0 - 5 А (регулируемый) * 2 | 0 - 10 А (регулируемый) * 2 | 0 - 3 А (регулируемый) * 2 | 0 - 5 А (регулируемый) * 2 |
| Мощность | 195 Вт | 195 Вт | 195 Вт | 195 Вт | 195 Вт |
| Нерегулируемый выход | 5 В / 3 А | 5 В / 3 А | 5 В / 3 А | 5 В / 3 А | 5 В / 3 А |
| Входное напряжение | 220 В ± 10%, 50 Гц ± 2 Гц | 220 В ± 10%, 50 Гц ± 2 Гц | 220 В ± 10%, 50 Гц ± 2 Гц | 220 В ± 10%, 50 Гц ± 2 Гц | 220 В ± 10%, 50 Гц ± 2 Гц |
| Регулирование питания | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 8 мВ | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 5 мВ |
| CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | |
| Регулирование нагрузки | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 8 мВ | CV ≤ 0,01% + 5 мВ | CV ≤ 0,01% + 5 мВ |
| CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | |
| Пульсация и шум | CV ≤ 2 мВ rms | CV ≤ 2 мВ rms | CV ≤ 2 мВ rms | CV ≤ 2 мВ rms | CV ≤ 2 мВ rms |
| CC ≤ 5 мА rms | CC ≤ 5 мА rms | CC ≤ 5 мА rms | CC ≤ 5 мА rms | CC ≤ 5 мА rms | |
| Точность | CV ≤ 0,03% + 10 мВ | CV ≤ 0,03% + 10 мВ | CV ≤ 0,03% + 10 мВ | CV ≤ 0,03% + 10 мВ | CV ≤ 0,03% + 10 мВ |
| CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | CC ≤ 0,1% + 5 мА | |
| Разрешение | 0.01 В, 0.001 А | 0.01 В, 0.001 А | 0.01 В, 0.001 А | 0.01 В, 0.001 А | 0.01 В, 0.001 А |
| Стабилизация | по току и напряжению | по току и напряжению | по току и напряжению | по току и напряжению | по току и напряжению |
| Защита от | перенапряжения, перегрузки по току | перенапряжения, перегрузки по току | перенапряжения, перегрузки по току | перенапряжения, перегрузки по току | перенапряжения, перегрузки по току |
| Параллельный режим | ≤ 0,01% + 5 мВ (регулирование питания) | ≤ 0,01% + 5 мВ (регулирование питания) | ≤ 0,02% + 8 мВ (регулирование питания) | ≤ 0,02% + 5 мВ (регулирование питания) | ≤ 0,02% + 5 мВ (регулирование питания) |
| ≤ 0,01% + 5 мВ (регулирование нагрузки) | ≤ 0,02% + 5 мВ (регулирование нагрузки) | ≤ 0,02% + 8 мВ (регулирование нагрузки) | ≤ 0,02% + 5 мВ (регулирование нагрузки) | ≤ 0,02% + 5 мВ (регулирование нагрузки) | |
| Последовательный режим | ≤ 0,01% + 5 мВ (регулирование питания) | ≤ 0,01% + 5 мВ (регулирование питания) | ≤ 0,01% + 8 мВ (регулирование питания) | ≤ 0,01% + 5 мВ (регулирование питания) | ≤ 0,01% + 5 мВ (регулирование питания) |
| ≤ 0,01% + 5 мВ (регулирование нагрузки) | ≤ 0,02% + 5 мВ (регулирование нагрузки) | ≤ 0,01% + 8 мВ (регулирование нагрузки) | ≤ 0,01% + 5 мВ (регулирование нагрузки) | ≤ 0,01% + 5 мВ (регулирование нагрузки) | |
| Общие характеристики | |||||
| Дисплей | 4 светодиодных, 4-разрядных дисплея | ||||

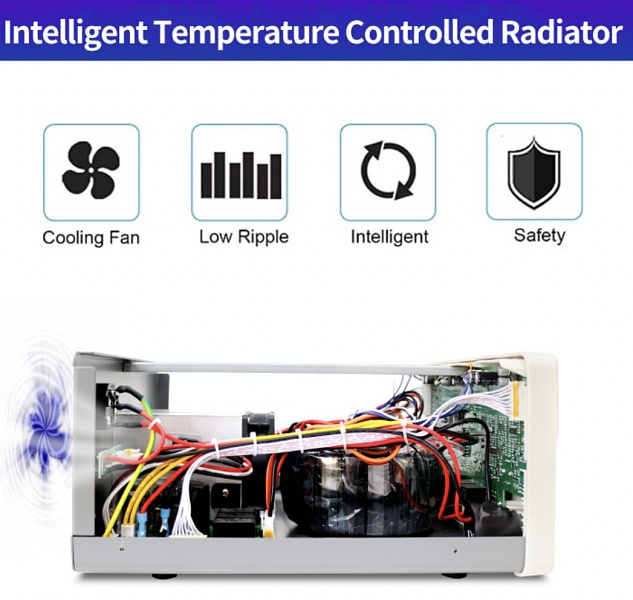

| Метод охлаждения | встроенный вентилятор | ||||
| Рабочая температура | 0°C ~ 40°C | ||||
| Относительная влажность | < 80% | ||||
| Габариты | 330 х 250 х 150 мм | 330 х 250 х 150 мм | 330 х 250 х 150 мм | 330 х 250 х 150 мм | 330 х 250 х 150 мм |
| Вес нетто | 8000 г | 8000 г | 8000 г | 8000 г | 8000 г |
