Контроллер шаговых двигателей для управления моторизованными
Контроллер шаговых двигателей для управления моторизованными трансляторами и держателями. Поддерживает биполярные шаговые и BLDC двигатели, подключение к ПК по USB или Ethernet, единую систему питания и синхронизации нескольких осей.
Контроллер шаговых двигателей для управления моторизованными трансляторами и держателями. Поддерживает биполярные шаговые и BLDC двигатели, подключение к ПК по USB или Ethernet, единую систему питания и синхронизации нескольких осей.

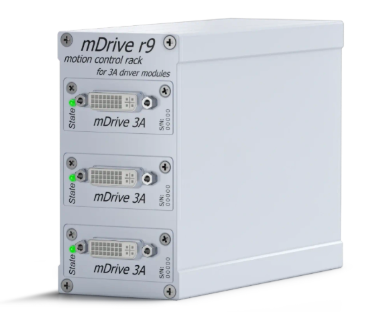

Применение Контроллер шаговых двигателей для управления моторизованными трансляторами и держателями ЛАССАРД mDrive r9
Назначение
Контроллер mDriv r9 предназначен для управления моторизованными трансляторами и держателями в составе оптических установок. Применяется при автоматизации позиционирования оптических элементов — линз, зеркал, фильтров, призм — на оптическом столе и в оптических схемах. Поддерживает биполярные шаговые двигатели и BLDC, что позволяет сопрягать контроллер с различными типами приводов.
Конструкция
Система питания контроллера единая для всех осей, что упрощает коммутацию и сокращает число внешних блоков питания. Внутренняя шина синхронизации обеспечивает согласованное движение нескольких осей по общей траектории, а индивидуальные внешние каналы позволяют управлять каждой осью независимо. Контроллер оснащён тремя цифровыми входами и одним выходом EXTI, подключается к ПК через USB или Ethernet. Реализованы режимы полношагового деления и микрошага 1/2, 1/256.
Применение
Управление моторизованными линейными трансляторами и поворотными держателями при юстировке оптических систем, сборке лазерных, спектроскопических и интерференционных установок. Подходит для лабораторных стендов, где требуется программируемое многоосевое перемещение оптических компонентов по заданной траектории.
Характеристики Контроллер шаговых двигателей для управления моторизованными трансляторами и держателями ЛАССАРД mDrive
| Опция | Описание |
|---|---|
| mDrive r9-3 | 3 оси, масса 0.669 кг |
| mDrive r9-2 | 2 оси, масса 0.603 кг |
| mDrive r9-1 | 1 ось, масса 0.533 кг |
Контроллер
Блок питания
Кабели USB (по кол-ву осей)
Комплект последних версий программного обеспечения
Руководство по эксплуатации (в электронном виде)
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
