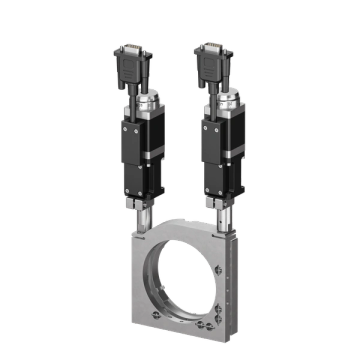

Моторизованная оправа с верхней регулировкой 2 и 3 дюйма ЛАССАР
Моторизованная оправа с верхней регулировкой для оптических элементов диаметром 2 и 3 дюйма. Предназначена для прецизионной угловой юстировки оптики в лабораторных и промышленных установках.
Моторизованная оправа с верхней регулировкой для оптических элементов диаметром 2 и 3 дюйма. Предназначена для прецизионной угловой юстировки оптики в лабораторных и промышленных установках.
Применение Моторизованная оправа с верхней регулировкой 2 и 3 дюйма ЛАССАРД 51MKMVDS
Назначение
Моторизованная оправа с верхней регулировкой для круглых оптических элементов диаметром 2 и 3 дюйма. Служит для установки и углового юстирования оптических компонентов на оптическом столе в составе лабораторных и измерительных установок. Положение оптического элемента регулируется по осям Өx и Өy с помощью шаговых двигателей; управление осуществляется рекомендуемыми контроллерами mdrive r9-2.
Конструкция
Корпус оправы выполнен из нержавеющей стали. Предусмотрено посадочное место под оптический элемент толщиной 8 мм; крепление — через резьбовые отверстия M4. Угловые регулировки Өx и Өy выполняются шаговым приводом. Варианты исполнения: 51MKMVDS-2 — под элементы диаметром 50.8 мм, 51MKMVDS-3 — под элементы диаметром 76.2 мм. В комплект поставки входит кабель.
Применение
Оправа применяется для автоматизированной угловой юстировки зеркал и других оптических элементов, точного позиционирования оптики при сборке и настройке лабораторных схем, а также в установках, где требуется дистанционное регулирование углового положения оптических компонентов.
Характеристики Моторизованная оправа с верхней регулировкой 2 и 3 дюйма ЛАССАРД 51MKMVDS
| Опция | Описание |
|---|---|
| 51MKMVDS-3 | Диаметр оптического элемента 76.2 мм, световой диаметр 75%, габаритные размеры 115×40×239 мм, высота оптической оси 50 мм, угловой диапазон 4°, чувствительность 3.8 угловых секунд/мкм |
| 51MKMVDS-2 | Диаметр оптического элемента 50.8 мм, световой диаметр 48%, габаритные размеры 102×39×220 мм, высота оптической оси 35.5 мм, угловой диапазон 2.5°, чувствительность 1.5 угловых секунд/мкм |
