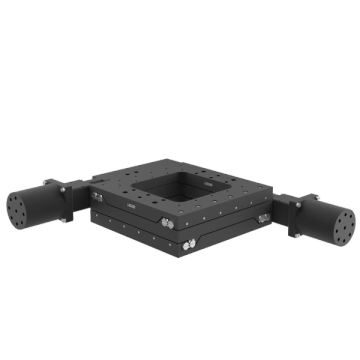

Моторизованная двухкоординатная платформа (транслятор) ЛАССАР
Моторизованная двухкоординатная платформа (транслятор) с шаговым приводом, ходом 40×40 мм и разрешением до 0,31 мкм. Предназначена для точного позиционирования оптических элементов в лабораторных установках.
Моторизованная двухкоординатная платформа (транслятор) с шаговым приводом, ходом 40×40 мм и разрешением до 0,31 мкм. Предназначена для точного позиционирования оптических элементов в лабораторных установках.
Применение Моторизованная двухкоординатная платформа (транслятор) ЛАССАРД 57MMLTS5-4-4XY
Назначение
Моторизованная двухкоординатная платформа (транслятор) с приводом от шагового двигателя предназначена для точного перемещения объектов в двух взаимно перпендикулярных направлениях (XY) в составе лабораторных оптических установок. Диапазон перемещения — 40 x 40 мм при размере платформы 150 x 150 мм. Разрешение составляет 2,5 мкм на полном шаге и 0,31 мкм при микрошаге 1/8, максимальная скорость — 5 мм/с, что позволяет использовать транслятор для автоматизированного сканирования и позиционирования в оптической схеме.
Конструкция
Платформа размером 150 x 150 мм перемещается по двум осям с ходом 40 x 40 мм. Привод — шаговый двигатель с ведущим винтом, шаг винта 0,5 мм. Предусмотрены механические концевые выключатели — 4 шт. (2 на ось), полярность переключателя «нажато-закрыто». Крепёж — резьбовые отверстия М3 и М6, а также отверстия под винт М6 для установки на оптический стол или крепления оснастки. Покрытие — чёрное анодированное. Грузоподъёмность: 50 кг при горизонтальном расположении, 3 кг при вертикальном.
Применение
Типовые задачи: точная юстировка и перемещение оптических компонентов, крепление оптики и держателей, сборка лабораторных измерительных установок на оптическом столе, автоматизированное сканирование положения по двум координатам в составе систем с шаговым приводом.
Характеристики Моторизованная двухкоординатная платформа (транслятор) ЛАССАРД 57MMLTS5-4-4XY
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
