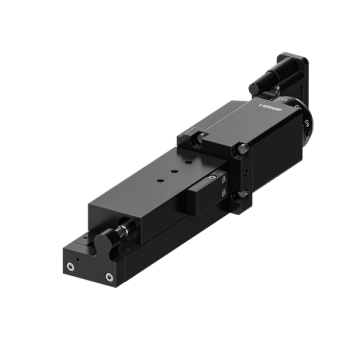

Моторизованный транслятор ЛАССАРД 52MLTS30-50
Моторизованный транслятор с шаговым двигателем и диапазоном перемещения 50 мм для точного линейного позиционирования оптических компонентов на оптическом столе.
Моторизованный транслятор с шаговым двигателем и диапазоном перемещения 50 мм для точного линейного позиционирования оптических компонентов на оптическом столе.
Применение Моторизованный транслятор ЛАССАРД 52MLTS30-50
Назначение
Моторизованный линейный транслятор предназначен для прецизионного позиционирования оптических элементов и узлов в автоматизированных оптических схемах. Применяется на оптических столах и в составе лабораторных установок, где требуется программируемое линейное перемещение с высокой повторяемостью. Управление осуществляется от рекомендованного контроллера mDrive R9-1 через разъём HDB15(M).
Конструкция
Корпус транслятора изготовлен из алюминия с анодированным покрытием чёрного цвета. Привод моторизованный, на базе шагового двигателя с шагом ведущего винта 0,25 мм, что обеспечивает разрешение 1,25 мкм на полном шаге. Диапазон перемещения — 50 мм, максимальная скорость — 5 мм/с. Габаритные размеры — 169…197 × 40,5 × 40,5 мм. Для крепления к оптическому столу и установки перемещаемых элементов предусмотрены отверстия М4. В комплект поставки входит кабель длиной 1,6 м.
Применение
Транслятор используется для задач автоматической юстировки оптических систем, программируемого сканирования и точного перемещения образцов в измерительных и технологических установках. Допускает горизонтальную нагрузку до 5 кг и вертикальную — до 3 кг, что позволяет размещать на платформе зеркала, линзы в оправах, фотоприёмники и малогабаритные оптические модули.
Характеристики Моторизованный транслятор ЛАССАРД 52MLTS30-50
Кабель 1.6 м
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
