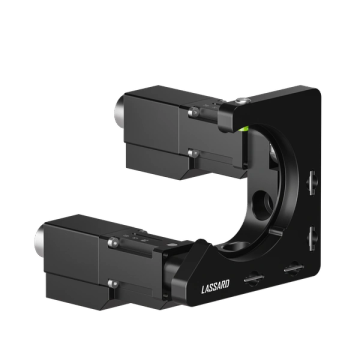

Моторизованная оправа для оптических элементов ЛАССАРД 51MKM6-2-2
Моторизованная оправа для углового позиционирования оптических элементов диаметром 51 мм с регулировками Θx и Θy. Управляется контроллерами 8SMC5-USB и применяется для юстировки оптики на оптическом столе.
Моторизованная оправа для углового позиционирования оптических элементов диаметром 51 мм с регулировками Θx и Θy. Управляется контроллерами 8SMC5-USB и применяется для юстировки оптики на оптическом столе.
Применение Моторизованная оправа для оптических элементов ЛАССАРД 51MKM6-2-2
Назначение
Моторизованная оправа 51MKM6-2-2 предназначена для точного углового позиционирования плоских оптических элементов диаметром 51 мм и толщиной 6 мм в составе лабораторных и исследовательских оптических установок. Применяется на оптических столах в задачах, требующих дистанционной или автоматизированной юстировки оптики.
Конструкция
Корпус оправы изготовлен из алюминия с анодным покрытием чёрного цвета, габаритные размеры составляют 105 x 79 x 90 мм. Оправа оснащена двумя моторизованными приводами 2 x 8CMA28 (аналог), обеспечивающими угловые регулировки по осям Өx и Өy в диапазоне 9° с разрешением на полном шаге 1 мкм. Высота оптической оси при прямом закреплении — 41 мм, световой диаметр — 48 мм. Крепление к оптическому столу выполняется через 2 отверстия под винт М6. Подключение приводов осуществляется через разъём HDB15(M). Управление рекомендуется выполнять контроллерами серии 8SMC5-USB.
Применение
Оправа используется в оптических схемах для дистанционной и автоматизированной юстировки оптических элементов, построения сканирующих и настраиваемых оптических систем, а также прецизионной сборки лабораторных оптических установок на оптическом столе.
Характеристики Моторизованная оправа для оптических элементов ЛАССАРД 51MKM6-2-2
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
