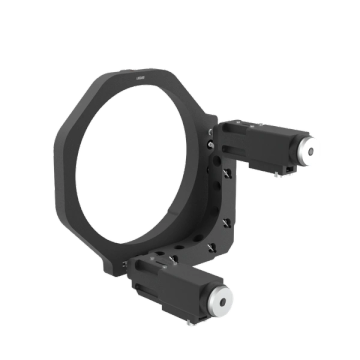

Моторизованная оправа для оптических элементов ЛАССАРД 51MKM-6
Моторизованная оправа для оптических элементов диаметром до 152,4 мм с угловой регулировкой по двум осям (Өx, Өy) в диапазоне 2,5° и разрешением 2,6 мкм. Предназначена для точного позиционирования оптики в лабораторных установках на оптическом столе.
Моторизованная оправа для оптических элементов диаметром до 152,4 мм с угловой регулировкой по двум осям (Өx, Өy) в диапазоне 2,5° и разрешением 2,6 мкм. Предназначена для точного позиционирования оптики в лабораторных установках на оптическом столе.
Применение Моторизованная оправа для оптических элементов ЛАССАРД 51MKM-6
Назначение
Моторизованная оправа 51MKM-6 предназначена для крепления оптических элементов диаметром до 152,4 мм (световой диаметр 146 мм) и их точной угловой юстировки в лабораторных оптических схемах. За счёт электроприводов обеспечивает дистанционную регулировку наклона элемента по двум координатам (Өx, Өy) с разрешением 2,6 мкм на полном шаге, что позволяет выполнять настройку оптического тракта без вмешательства в схему.
Конструкция
Корпус оправы выполнен из алюминия с чёрным анодированным покрытием. Угловое перемещение осуществляется в диапазоне 2,5° по двум осям (Өx, Өy) с шагом ведущего винта 0,25 мм. Установлены два привода 8CMA28 (аналог) с разъёмом HDB15(M); для управления рекомендуется контроллер 8SMC5-USB. Оправа имеет 6 крепёжных отверстий под винты М6; высота оптической оси при прямом закреплении составляет 101 мм. Габаритные размеры — 186 × 143 × 198 мм.
Применение
Оправа применяется для дистанционной юстировки зеркал и других оптических элементов при сборке лабораторных установок на оптическом столе, в задачах, требующих точной и воспроизводимой угловой настройки оптики, а также при построении автоматизированных измерительных и исследовательских оптических схем с управлением от контроллера 8SMC5-USB.
