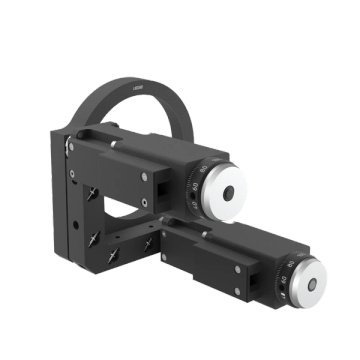

Моторизованная оправа для оптических элементов ЛАССАРД 51MKM-3
Моторизованная оправа для оптических элементов диаметром до 77.2 мм с угловым диапазоном регулировки 3° и разрешением 4.16 мкм. Предназначена для точной угловой юстировки оптики в лабораторных и исследовательских установках.
Моторизованная оправа для оптических элементов диаметром до 77.2 мм с угловым диапазоном регулировки 3° и разрешением 4.16 мкм. Предназначена для точной угловой юстировки оптики в лабораторных и исследовательских установках.
Применение Моторизованная оправа для оптических элементов ЛАССАРД 51MKM-3
Назначение
Моторизованная оправа 51MKM-3 предназначена для закрепления и автоматизированного углового позиционирования оптических элементов диаметром до 77,2 мм (световой диаметр 73 мм, толщина до 12 мм). Регулировки выполняются по двум углам (θx, θy) с угловым диапазоном 3°, что позволяет использовать оправу для точной юстировки зеркал и других элементов в оптических схемах на оптическом столе. Управление приводами осуществляется контроллерами 8SMC5-USB.
Конструкция
Корпус оправы изготовлен из алюминия с чёрным анодированным покрытием; габаритные размеры — 129,7 × 98 × 98 мм. Оптический элемент закрепляется напрямую (высота оптической оси 53 мм) либо под углом 45° (высота оптической оси 70 мм). Крепление оправы — пять резьбовых отверстий М6. Установлены два моторизованных привода 8CMA28 (аналог) с разъёмом двигателя HDB15(M); передача — винтовая с шагом ведущего винта 0,25 мм, разрешение на полном шаге — 4,16 мкм.
Применение
Оправа применяется в лабораторных и измерительных оптических установках: сборка и юстировка оптических схем, крепление зеркал и плоской оптики, дистанционная подстройка углового положения элементов в составе автоматизированных систем позиционирования с контроллерами серии 8SMC5-USB.
