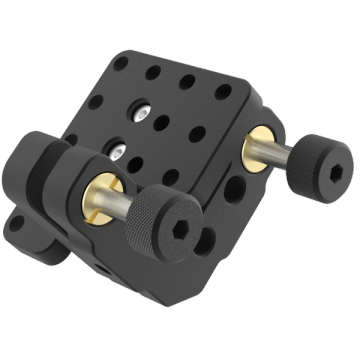

Юстируемая платформа (крепление) ЛАССАРД 32PM-53
Ручная юстируемая платформа с угловой регулировкой по осям θx и θy для крепления и точной юстировки оптических элементов. Применяется при сборке лабораторных оптических схем на оптическом столе.
Ручная юстируемая платформа с угловой регулировкой по осям θx и θy для крепления и точной юстировки оптических элементов. Применяется при сборке лабораторных оптических схем на оптическом столе.
Назначение
Юстируемая платформа предназначена для угловой юстировки оптических элементов и узлов в составе лабораторных и исследовательских оптических схем. Применяется на оптических столах и рельсах для точного позиционирования компонентов по двум угловым осям.
Конструкция
Платформа изготовлена из алюминия с анодированным покрытием чёрного цвета. Габаритные размеры 71×60×57 мм, размер рабочей платформы 50×60 мм. На платформе выполнены 12 резьбовых отверстий М6 для установки оптических элементов и адаптеров. В основании предусмотрены 3 резьбовых крепёжных отверстия М6 для фиксации платформы на несущей конструкции. Регулировка по углу осуществляется вручную по осям Өx и Өy с угловым диапазоном 4° и чувствительностью 0,4°. Масса изделия 0,1 кг.
Применение
Типовые задачи: угловая юстировка зеркал, призм, линз и лазерных модулей; крепление оптических узлов при сборке лабораторных установок; выставление оптических осей в измерительных и спектроскопических схемах.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
