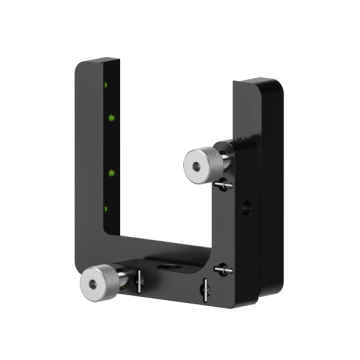

Держатели квадратных оптических элементов ЛАССАРД 32KMSQ
Держатель квадратных оптических элементов с ручным приводом для установки и юстировки оптики на оптическом столе. Доступны исполнения под квадратные элементы с размером стороны 25.4, 50.8 и 76.2 мм.
Держатель квадратных оптических элементов с ручным приводом для установки и юстировки оптики на оптическом столе. Доступны исполнения под квадратные элементы с размером стороны 25.4, 50.8 и 76.2 мм.
Назначение
Держатель квадратных оптических элементов с ручным приводом предназначен для крепления и угловой юстировки квадратной оптики в лабораторных оптических схемах. Обеспечивает наклон элемента в двух плоскостях с угловым диапазоном 9° и чувствительностью 3 угловые секунды.
Конструкция
Корпус изготовлен из алюминия с чёрным анодированным покрытием. Крепление к оптическом столу или стойке выполняется через два отверстия под винты М6. Оптический элемент устанавливается в рабочую апертуру держателя; высота оптической оси, максимальная толщина элемента и габаритные размеры зависят от варианта исполнения. Вариант 32KMSQ-1-3 дополнительно к двум угловым регулировкам имеет регулировку по координате z.
Применение
Используется для юстировки и крепления квадратных оптических элементов (зеркал и т. п.) при сборке лабораторных оптических установок на оптических столах, где требуется точная угловая настройка положения оптики.
| Опция | Описание |
|---|---|
| 32KMSQ-3-2 | Элемент 76.2 × 76.2 мм (3 дюйма), регулировки Ө, Ө, апертура 72, высота оптической оси 37.5 мм, максимальная толщина элемента 13 мм, габаритные размеры 95 × 54 × 106 мм |
| 32KM6SQ-2-2 | Элемент 50.8 × 50.8 мм (2 дюйма), регулировки Ө, Ө, апертура 47, высота оптической оси 37.5 мм, максимальная толщина элемента 8 мм, габаритные размеры 68 × 49 × 75 мм |
| 32KMSQ-1-3 | Элемент 25.4 × 25.4 мм (1 дюйм), регулировки Ө, Ө, z, апертура —, высота оптической оси —, максимальная толщина элемента 8 мм, габаритные размеры 56 × 36 × 56 мм |
