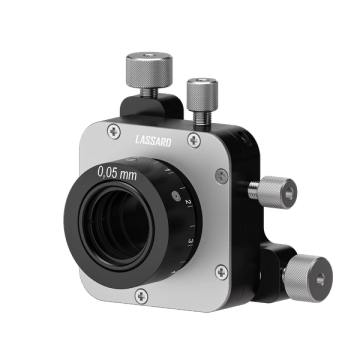

Пятиосевая юстируемая оправа ЛАССАРД 32KMFA-1
Пятиосевая юстируемая оправа с ручным приводом для точной юстировки оптических элементов диаметром до 25,5 мм. Обеспечивает регулировки по двум угловым и трём линейным осям с чувствительностью 1 мкм.
Пятиосевая юстируемая оправа с ручным приводом для точной юстировки оптических элементов диаметром до 25,5 мм. Обеспечивает регулировки по двум угловым и трём линейным осям с чувствительностью 1 мкм.
Применение Пятиосевая юстируемая оправа ЛАССАРД 32KMFA-1
Назначение
Пятиосевая юстируемая оправа предназначена для точного позиционирования оптических элементов в лазерных и оптоэлектронных схемах. Применяется на оптических столах в лабораторных и исследовательских установках, где требуется юстировка оптики по нескольким степеням свободы в пределах ограниченного пространства.
Конструкция
Оправа выполнена из алюминия с чёрным анодным покрытием, габаритные размеры 37×50×50 мм, масса 0,28 кг. Конструкция обеспечивает ручную регулировку по пяти степеням свободы — Өx, Өy, x, y, z — с угловым диапазоном 4° и ходом 4 мм по осям x и y и 10 мм по оси z; чувствительность регулировок составляет 1 мкм. Посадочное место рассчитано на оптические элементы диаметром 25,5 мм и толщиной до 6 мм (световой диаметр 23 мм). Высота оптической оси — 25 мм; эта величина сохраняется как при прямом закреплении оправы, так и при её установке под углом 90°. Крепление к оптическому столу выполняется через резьбовые отверстия М6.
Применение
Используется для юстировки линз, зеркал, фильтров и поляризаторов в лазерных и измерительных оптических схемах; для крепления оптики при сборке лабораторных установок на оптическом столе; для точного позиционирования оптических элементов в исследовательских и метрологических системах, где требуется тонкая настройка положения и ориентации компонента.
