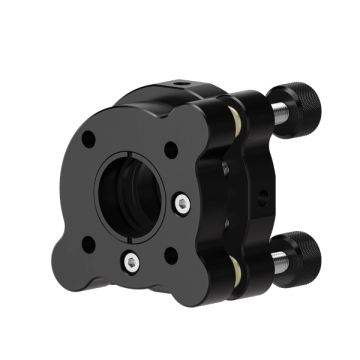

3-х осевой держатель линзы 1" с фиксатором ЛАССАРД 32KMB-1-02
Трёхосевой ручной держатель линзы диаметром 25,4 мм с угловыми регулировками Өx, Өy и перемещением по z, с фиксатором. Предназначен для юстировки и крепления оптических элементов на оптическом столе в лабораторных установках.
Трёхосевой ручной держатель линзы диаметром 25,4 мм с угловыми регулировками Өx, Өy и перемещением по z, с фиксатором. Предназначен для юстировки и крепления оптических элементов на оптическом столе в лабораторных установках.
Применение 3-х осевой держатель линзы 1" с фиксатором ЛАССАРД 32KMB-1-02
Назначение
Трёхосевой держатель предназначен для установки и точной юстировки линз и других оптических элементов диаметром 1 дюйм (25,4 мм) в оптических схемах. Применяется на оптических столах в составе лабораторных, исследовательских и измерительных установок. Используется в задачах, где требуется позиционирование оптического элемента по трём степеням свободы с последующей фиксацией.
Конструкция
Корпус изготовлен из алюминия с чёрным анодированием. Габариты изделия 59×51×59 мм, масса 0,2 кг. Регулировки выполняются вручную по двум угловым осям θx и θy с угловым диапазоном 4° и чувствительностью 0,34°, а также по линейной оси z. Высота оптической оси — 29,5 мм от опорной поверхности. Посадочное гнездо рассчитано на оптические элементы диаметром 25,4 мм толщиной до 8 мм; световой диаметр составляет 23 мм. Крепление к оптическому столу выполняется через резьбовые отверстия М6 в основании. Фиксатор удерживает настроенное положение оптического элемента.
Применение
Типовое применение — крепление и юстировка линз в лабораторных оптических схемах, лазерных системах, интерферометрах и других оптических установках. Используется при сборке и настройке учебных и исследовательских оптических стендов, а также в составе измерительных комплексов, где требуется точная угловая и линейная настройка положения оптики.
Характеристики 3-х осевой держатель линзы 1" с фиксатором ЛАССАРД 32KMB-1-02
