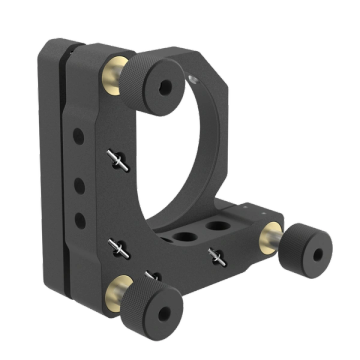

Держатель зеркал 2″ тремя юстировочными винтами ЛАССАРД 32KM-2P
Кинематический держатель для зеркал и плоских оптических элементов диаметром 50,8 мм с ручной юстировкой тремя винтами. Применяется для крепления и точной угловой регулировки оптики при сборке лабораторных установок на оптическом столе.
Кинематический держатель для зеркал и плоских оптических элементов диаметром 50,8 мм с ручной юстировкой тремя винтами. Применяется для крепления и точной угловой регулировки оптики при сборке лабораторных установок на оптическом столе.
Применение Держатель зеркал 2″ тремя юстировочными винтами ЛАССАРД 32KM-2P
Назначение
Держатель зеркал предназначен для установки и юстировки плоских отражающих оптических элементов диаметром 50,8 мм (2 дюйма) в оптических схемах. Применяется на оптических столах и рельсах при сборке лазерных трасс, интерферометров, спектрометров и других лабораторных установок, где требуется точное управление положением зеркала.
Конструкция
Корпус изготовлен из алюминия с защитно-декоративным покрытием чёрного анодирования. Габаритные размеры держателя составляют 78×46,3×78 мм, масса — 0,17 кг. Держатель рассчитан на установку оптического элемента диаметром 50,8 мм и толщиной до 8 мм; световой (рабочий) диаметр составляет 49,3 мм. Высота оптической оси — 39,6 мм. Крепление к оптическому столу или рельсу выполняется через 6 резьбовых отверстий под винты М4. Юстировка положения зеркала осуществляется вручную: по двум угловым координатам θx и θy с диапазоном 8° и чувствительностью 3,4 угловых секунды, а также линейным перемещением по оси z.
Применение
Используется для точной ручной юстировки зеркал при сборке и настройке лабораторных оптических установок: формирования и согласования лазерных лучей, построения хода луча в интерферометрах и схемах с пространственной фильтрацией, а также при проведении прецизионных оптических измерений.
