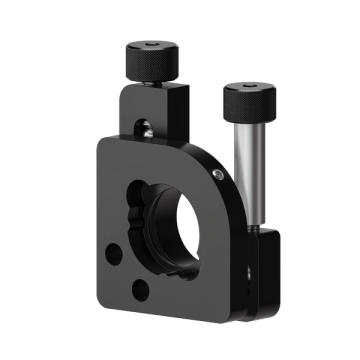

Вертикально юстируемые оправы ЛАССАРД 32KM-2D1IFS
Вертикально юстируемая оправа для оптических элементов диаметром 25,4 мм с ручной регулировкой по углам Өx, Өy и угловым диапазоном 8°. Предназначена для крепления и угловой юстировки оптики в лабораторных оптических схемах.
Вертикально юстируемая оправа для оптических элементов диаметром 25,4 мм с ручной регулировкой по углам Өx, Өy и угловым диапазоном 8°. Предназначена для крепления и угловой юстировки оптики в лабораторных оптических схемах.
Назначение
Вертикально юстируемая оправа предназначена для точной угловой настройки положения оптических элементов в схемах лабораторных оптических установок. Применяется на оптических столах и рельсах при сборке оптических схем, где требуется регулируемый наклон компонента по двум осям.
Конструкция
Оправа изготовлена из алюминия и нержавеющей стали с анодированным черным покрытием. Габаритные размеры составляют 52 x 22 x 78 мм, масса — 0.1 кг. Высота оптической оси — 26 мм. Оправа рассчитана на установку оптических элементов диаметром 25.4 мм и толщиной до 7 мм; обеспечиваемый световой диаметр — 23 мм. Регулировка выполняется вручную по двум угловым осям θx и θy, угловой диапазон составляет 8°, чувствительность — 0.4°. Крепление оправы к оптическому столу осуществляется через три резьбовых отверстия М4.
Применение
Типовые задачи: угловая юстировка зеркал, призм, поляризаторов и светофильтров в исследовательских и лабораторных оптических схемах; крепление оптики на оптическом столе при сборке и настройке экспериментальных установок.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
