Электродинамические вибростенды водяного охлаждения Labtone серии EVW
Принцип работы
Система объединяет виброустановку, усилитель мощности, охлаждение и средства контроля и измерения вибрации. Она воспроизводит заданные воздействия на образец: синусоидальную и случайную широкополосную вибрацию, классический удар и виброудар, а также поддерживает поиск и удержание резонанса. Пневматическая подушка снижает передачу вибрационной нагрузки на конструкцию и элементы здания.

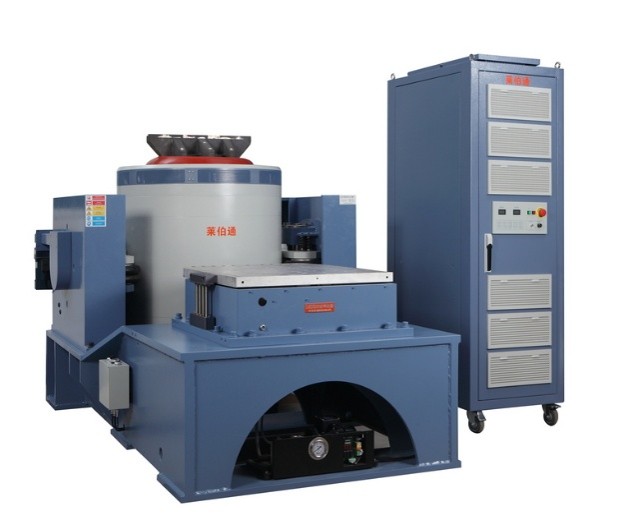

Ключевые особенности: Электродинамические вибростенды водяного охлаждения Labtone серии EVW 60-350 кН
· Восемь моделей с номинальной выталкивающей силой 60–350 кН по документу.
· Нижняя граница частот 5 Гц; верхняя — 1700–3000 Гц в зависимости от модели.
· Номинальная виброскорость 2 м/с и перемещение 76 мм пик-пик.
· Максимальное ускорение 100–125 g в зависимости от модели.
· Водяное охлаждение с расходом 120–500 л/мин в зависимости от модели.
· Самодиагностика с аварийной остановкой.
· Возможность дополнительной установки горизонтального и вертикального расширительных столов.
Области применения: Электродинамические вибростенды водяного охлаждения Labtone серии EVW 60-350 кН
· Испытания электронных изделий, компонентов и печатных плат на виброустойчивость и вибропрочность.
· Воспроизведение синусоидальной и случайной широкополосной вибрации.
· Испытания классическим ударом и виброударом.
· Поиск и удержание резонанса образца.
Технические возможности
Диаметр рабочей поверхности составляет 450–820 мм, масса подвижной системы — 50–350 кг в зависимости от модели. Максимальная полезная нагрузка по основным значениям таблицы находится в пределах 500–5000 кг. Для части моделей дополнительно указаны 2000 и 2500 кг в скобках; условия этих значений не объяснены.
Все модели рассчитаны на питание переменным напряжением 380 В, 50 Гц. В строке электропитания указано 125–440 кВА в зависимости от модели. Эти значения сохранены в кВА и не заменены мощностью в кВт. Для подключения водяного охлаждения нужно согласовать не только расход, но и отсутствующие в документе требования к жидкости.
Вопросы и ответы
Какие воздействия воспроизводит EVW? Синусоидальную и случайную широкополосную вибрацию, классический удар и виброудар; предусмотрены поиск и удержание резонанса.
Что означает перемещение 76 мм? Это номинальное перемещение пик-пик, как указано в документе, а не амплитуда в одну сторону.
Можно ли проводить горизонтальные испытания? Документ предусматривает дополнительную установку горизонтального расширительного стола. Его исполнение и допустимую нагрузку нужно согласовать.
Что означают значения нагрузки в скобках? В документе это не пояснено. Нагрузки 2000 и 2500 кг нельзя применять без подтверждения соответствующей конфигурации и условий.
Что входит в систему? Виброустановка, усилитель мощности, система охлаждения и система контроля и измерения вибрации. Конкретные модели компонентов уточняются в спецификации.
Характеристики Электродинамические вибростенды водяного охлаждения Labtone серии EVW 60-350 кН
Модели
· EVW360 — сила 6000/60 кгс/кН по документу; частоты 5–3000 Гц.
· EVW390 — сила 9000/90 кгс/кН по документу; частоты 5–2700 Гц.
· EVW3120 — сила 12000/120 кгс/кН по документу; частоты 5–2500 Гц.
· EVW3160 — сила 16000/160 кгс/кН по документу; частоты 5–2200 Гц.
· EVW3200 — сила 20000/200 кгс/кН по документу; частоты 5–2200 Гц.
· EVW3250 — сила 25000/250 кгс/кН по документу; частоты 5–2000 Гц.
· EVW3300 — сила 33000/330 кгс/кН по документу; частоты 5–1700 Гц.
· EVW3350 — сила 35000/350 кгс/кН по документу; частоты 5–1700 Гц.
· Виброустановка.
· Усилитель мощности.
· Система охлаждения.
· Система контроля и измерения вибрации.
