M9048A Keysight Шасси PXI

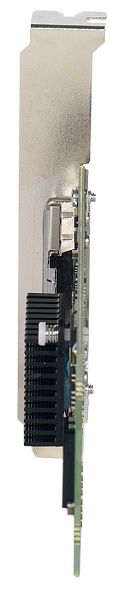

Адаптер M9048A является интерфейсной платой PCIe для компьютеров со слотами расширения PCIe. Он обеспечивает высокоскоростной канал связи внешнего компьютера с шасси в формате AXIe, такими как M9502A/5A, или кабельным интерфейсом PCIe, например, M9021A. Адаптер имеет кабельное соединение PCIe Gen 2 x8, обеспечивающее скорость передачи данных до 4 Гбайт/с, что позволяет создавать высокопроизводительные системы с использованием настольных или монтируемых в стойку компьютеров.
В адаптере M9048A используется коммутатор PCIe со схемой выделения тактового сигнала, гарантирующие высокое качество тактового сигнала, передаваемого по кабелю PCIe к шасси в формате PXIe или AXIe. В результате адаптер обеспечивает постоянное высокоскоростное соединение, которое имеет стабильно высокие характеристики и соответствует спецификациям Gen 2, независимо от используемого ПК. Адаптер может также работать в большинстве слотов ПК, соответствующих спецификации Gen 3, поскольку данные могут последовательно передаваться через коммутатор Gen2 на плате.
Адаптер оснащен кабельным разъемом x8 Molex, который может использоваться с кабелями x8-x8, обеспечивающими работу на скоростях передачи Gen 2, например, Keysight Y1202A. Работа адаптера прозрачна для приложений и не требует программных драйверов.
Области использования
- Подключение внешнего компьютера к шасси в формате AXIe или PXIe
Функциональные возможности
- Коммутатор PCIe со схемой выделения тактового сигнала
- Подключение шасси в формате AXIe M9502A/M9505A или шасси в формате PXIe M9018A при использовании совместно с кабельным интерфейсом M9021A к настольным или монтируемым в стойку компьютерам с помощью стандартного кабеля PCIe x8
- Кабельный разъем PCIe и плата PCIe половинной длины для компьютерных слотов x8 или x16
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
