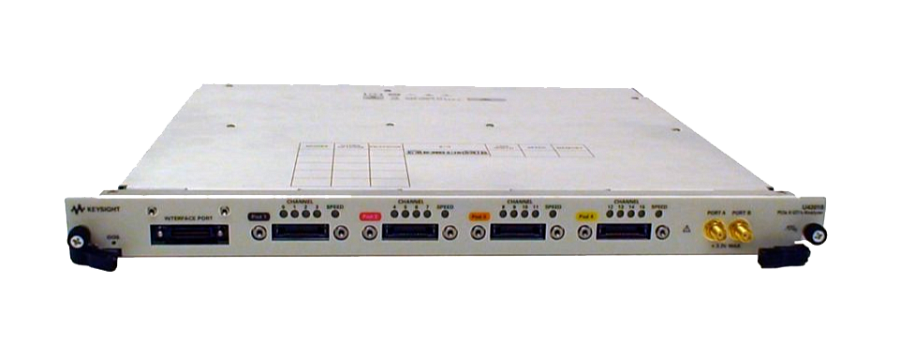

U4301B Keysight PCI Анализатор протоколов

Анализатор протоколов PCI Express Keysight / Agilent.

PCI-SIG®, PCIe® и PCI Express® являются зарегистрированными в США товарными знаками и/или знака обслуживания PCI-SIG.

PCIe анализатор протоколов от Keysight представляет собой комплекс оборудования и ПО, который обеспечивает кратчайшее время анализа сигналов.

Уникальная в отрасли технология ESP для тщательного сбора данных

Для любого анализатора со скоростью PCIe 3.0 ключевым моментом является точное восстановление сигнала на различных типах платформ и систем. Анализатор Keysight PCIe 3.0 использует уникальную технологию Keysight ESP (Equalization Snoop Probe) с возможностью настройки используемого алгоритма выравнивания в соответствии с типом канала, который отслеживает анализатор. Это гарантирует, что данные, получаемые анализатором, в точности соответствуют тем, которые передаются по шине. Без этой возможности при скорости 8 GT/s существует высокая вероятность искажения данных на шине, что может привести к потере часов (если не дней) в цикле проверки.

Гибкая аппаратная архитектура

Анализатор PCIe от Keysight сочетает в себе технологию точного зондирования с гибкой аппаратной архитектурой. Аппаратное обеспечение анализатора поддерживает все три поколения PCIe от 1.0 до PCIe 3.0, а а также каналы связи от х1 до х16. Анализаторы протоколов Keysight используют модульную архитектуру на базе шасси. Для дополнительной гибкости единую конфигурацию x16 можно разделить на две отдельные тестовые системы с меньшим количеством каналов, обеспечивая максимально эффективное использование оборудования.

Инструменты анализа трафика PCIe

Средства отображения данных протокола включают функцию отображения потока данных, а также функцию цветового выделения по типу пакета, чтобы подчеркнуть, что данные протоколы работают по принципу запрос-ответ, и позволяя легко видеть отсылаемые запросы и получаемые данные.

Просмотрщики анализатора протокола включают Просмотрщик линий передачи(Lane), Просмотрщик пакетов(packet), Навигацию по пакетам(Navigation), Просмотрщик конечного автомата подготовки и состояния линии (LTSSM) и Итоговый отчет о характеристиках работы, которые позволяют просматривать данные как на физическом уровне, так и на уровне транзакций.

Ключевые возможности и технические характеристики

Аппаратные характеристики

Поддержка скоростей передачи данных: 2,5 Гигатранзакций /с (Gen1); 5,0 ГТ/с (Gen2) и 8,0 ГТ/с (Gen3);
Поддержка использования от х1 до х16 линий PCIe (при более x8 только односторонняя передача данных);
Захват данных объемом до 8 ГБ при использовании от x1 до x8 PCIe линий с двухсторонней передачей данных (и до 16 ГБ при использовании двух модулей U4301B и x16 линий PCIe с двусторонней передачей);
Способы снятия данных с шины PCIe (приобретаются отдельно): 1) U4321A переходная плата, устанавливаемая в слот шины PCIe (CEM); 2) U4328A переходной соединитель для разъема M.2 (ключ M); 3) U4330A переходная плата, устанавливаемая в разъем SFF-8639 PCIe; 4) U4322A пробник, подключаемый непосредственно к шине (Mid-bus), основанный на технологии безразъёмных пробников (Soft Touch) компании Keysight, подключение выполняется к контактным площадкам, которые специально выведены на тестируемом устройстве разработчиком; 5) U4322A пробник с отдельными проводниками для подсоединения к припаиваемыми на тестируемое устройство наконечникам пробника с нулевым усилием сочленения (ZIF)

Просмотр данных и навигация

Просмотрщик пакетов с цветовым выделением пакетов по типу или направлению;
Просмотр линий передачи для отображения фактических данных, передаваемых по шине (заголовков, полезной нагрузки) с выделением пакетов;
Простой фильтр пакетов, быстрый поиск и функции автоматического расчета;
Корреляция между всеми способами отображения (видами), щелчок по одному виду быстро переводит вас к этой же точке во времени на другом виде (способе отображения)

Инструменты анализа

Просмотр конечного автомата подготовки и состояния линии (LTSSM) с анализом коррекции искажений входящего сигнала помогает проверить, правильно ли выполняется процесс подготовки (тренировки) линии передачи и помогает установить причины неисправности;
Просмотр трафика с его детальным анализом и графическим отображением;
Анализ производительности с отображением степени загруженности, скорости передачи данных, длительности транзакции, задержки до начала исполнения запроса;
Декодирование транзакций PCIe, NVMe и AHCI с анализом данных и обзором общей статистики;

Простые в использовании и предоставляющие большие возможности триггеры, основанные на состоянии

Простые в использовании фильтры и триггеры
Триггеры продвинутого уровня для анализа сложных сценариев (неисполнение PCIe устройством транзакции, которую запросил центральный процессор)
