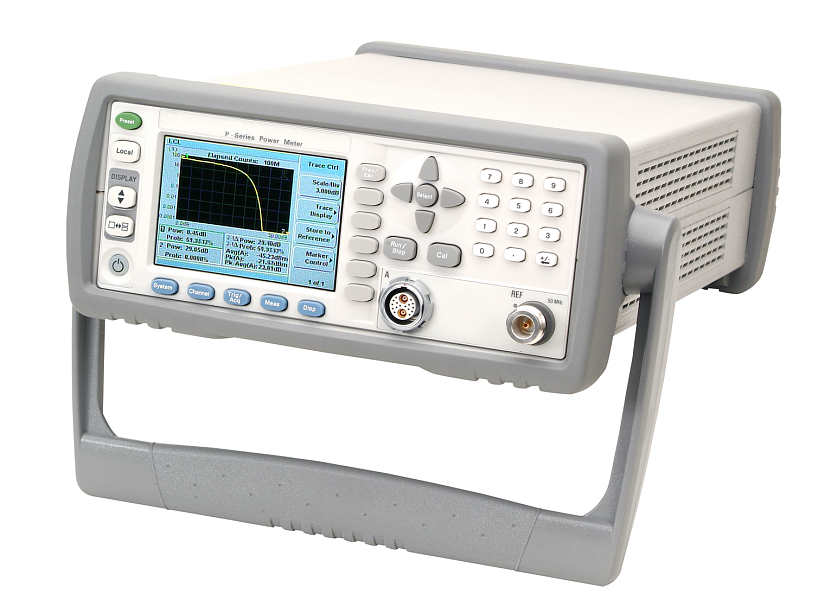

N1911A Keysight Измеритель мощности - индикаторный блок
Измеритель мощности (индикаторный блок), 1 канал. Диапазон частот: 50 МГц - 18 ГГц (с широкополосными преобразователями мощности до 40 ГГц). Производитель: Keysight / Agilent.
Измеритель мощности (индикаторный блок), 1 канал. Диапазон частот: 50 МГц - 18 ГГц (с широкополосными преобразователями мощности до 40 ГГц). Производитель: Keysight / Agilent.
Применяются для проведения настройки, технического обслуживания, ремонта и контроля качества высокочастотного оборудования.
Приборы оснащен возможностью внутренней установки нуля и калибровки.
Преимущества измерителя пиковой и средней мощности N1911A Keysight:
- Интерфейсы USB, LAN и GPIB в стандартной комплектации
- Соответствие стандарту LXI, класс C
- Функция усредненного запуска для измерения средней мощности
- Высокопроизводительный статистический анализ с использованием комплементарной интегральной функции распределения (CCDF)
- Математические функции: A-B, B-A, A/B и B/A
- Интервал между калибровками 2 года
- Установка нуля и калибровка при подключенном тестируемом устройстве
- Полоса частот видеосигнала 30 МГц
- Однократный захват в реальном времени с частотой дискретизации 100 Мвыб/с
- Измерение пиковой и средней мощности, отношения пиковой к средней мощности, длительности фронта и спада, а также длительности импульса
- 22 предустановленных формата, включая WiMAX, DME, HSDPA и др.
- Отображение на одном экране результатов анализа импульсных сигналов: автоматическое масштабирование, стробирование, длительность фронта/спада, скважность и др.
|
Число каналов |
1 |
|
Диапазон частот |
От 50 МГц до 18 ГГц |
|
Максимальная частота дискретизации |
100 миллионов выборок в секунду, непрерывная дискретизация |
|
Полоса пропускания видеосигнала |
Не менее 30 МГц |
|
Полоса пропускания одиночного перепада |
Не менее 30 МГц |
|
Длительность фронта |
Не более 13 нс (для частот > 500 МГц) |
|
Длительность спада |
Не более 13 нс (для частот > 500 МГц) |
|
Минимальная длительность импульса |
50 нс |
|
Динамический диапазон |
От −35 до +20 дБм (> 500 МГц) |
|
Максимальная длительность захваченного сигнала |
1 секунда |
|
Максимальная частота повторения импульсов |
10 МГц ( при 10 выборках на периоде) |
|
Погрешность |
10х10-6 |
|
Джиттер |
Не более 1 нс |
|
Габаритные размеры |
88,5 х 212,6 х 348,3 |
|
Масса нетто |
3,5 кг |
|
Масса в упаковке |
7,9 кг |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
