IxLoad Voice Test Solution

IxLoad Voice Test Solution — это отраслевое решение класса Carrier Grade для функционального тестирования, нагрузочного тестирования и проверки производительности платформ доставки голоса. Решение эмулирует тысячи абонентских сессий со сложными динамическими сценариями вызовов и выполняет измерение качества голоса в реальном времени (QoE).

IxLoad Voice позволяет сервис-провайдерам и предприятиям валидировать архитектуры VoLTE (Voice over LTE), унифицированных коммуникаций (UC), контакт-центров, Telepresence и классической IP-телефонии (VoIP), гарантируя соответствие ожиданиям потребителей по качеству связи.

Ключевые особенности и преимущества

• Масштабируемое тестирование под нагрузкой: Обеспечивает работу голосовых систем при пиковых нагрузках и соответствие стандартам интероперабельности.

• Глубокая валидация QoE: Снижает количество инцидентов после развертывания и отток клиентов (churn) благодаря детальному анализу SIP-сигнализации и медиатрафика, включая субъективные оценки качества голоса (POLQA/PESQ).

• Эмуляция сложных сценариев: Позволяет быстро обнаруживать и локализовать проблемы, эмулируя комплексные, реалистичные среды с большим количеством участников и абонентов.

• Интуитивно понятный интерфейс: Снижает порог вхождения благодаря библиотеке предварительно настроенных тестовых сценариев и графическому интерфейсу с функцией drag-and-drop.

• Автоматизация тестирования: Повышает продуктивность инженеров за счет встроенного интеллектуального автомата состояний, который автоматически обрабатывает детали тестирования, позволяя инженерам сосредоточиться на проверяемых функциях.

• Гибкость: Эмуляция реалистичного трафика с использованием масштабируемой тестовой платформы Ixia или виртуальных портов.

• Негативное тестирование: Возможность симуляции детализированных автоматов состояния вызовов, сообщений и их содержимого для создания любых тестовых сценариев, включая негативное тестирование.

Технические характеристики и возможности

1. Протоколы и эмуляция

Решение поддерживает широкий спектр протоколов сигнализации и медиа для тестирования различных сетевых компонентов в топологиях VoIP, IMS, VoLTE и UC.

Основные протоколы:

• SIP, SDP, MGCP, H.248 (MEGACO), SKINNY (SCCP), RTP/RTCP, SRTP, WebRTC.

SIP

• IP-поддержка: IPv4, IPv6

• Эмуляция:

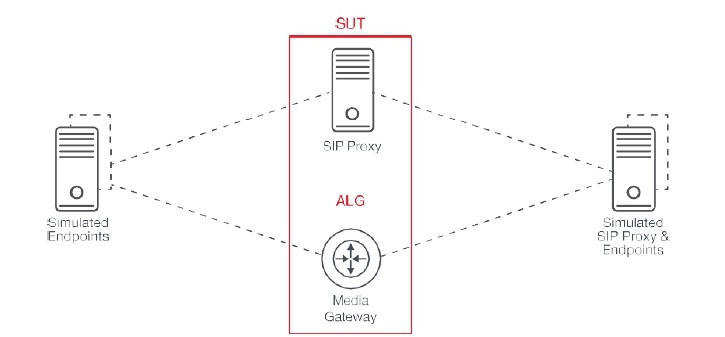

  • SIP-оконечные устройства и агенты пользователя (UAC/UAS)

  • SIP-оконечные устройства за SIP-прокси

  • SIP-серверы (прокси, регистрар)

  • IMS-сущности (P-CSCF, I-CSCF, S-CSCF)

  • Транки и шлюзы

• Функции:

  • Полный контроль над SIP-автоматами, сообщениями и содержимым

  • Поддержка таймеров сессии и механизмов ретрансмиссии

  • Режим SIP-прокси с маршрутизацией на основе содержимого сообщений по заданным правилам

  • Взаимодействие с HSS (эмуляция интерфейса Cx) в режиме прокси

  • Поддержка веб-сокетов для WebRTC

WebRTC

• Версии: Long Polling, WebSockets

• IP-поддержка: IPv4, IPv6

• Эмуляция: WebRTC инициатор (Initiator) и ответчик (Responder)

• Функции:

  • Эмуляция тысяч браузеров, взаимодействующих с WebRTC-сервером

  • Поддержка платформ CloudStorm и PerfectStorm

  • Настройка ICE (Interactive Connectivity Establishment)

  • Поддержка DTLS 1.1 и DTLS 1.2 для SRTP

• Статистика: Активные вызовы, регистрации, HTTP-запросы, DTLS-квитирования, QoS RTP.

H.248 (MEGACO)

• Версии: H.248 v1, v2, v3 (выбирается пользователем)

• Транспорт: UDP

• Эмуляция: Медиашлюзы (MGW) и контроллеры медиашлюзов (MGC)

• Поддерживаемые профили (Profiles):

  • ETSI ARGW, ETSI GateControl, ETSI BGF (v1, v2), ETSI TGW

  • MSF TGW, MSF R3TGW, MSF BGF, MSF UKAG

• Команды: Add, Modify, Subtract, Move, AuditCap, AuditVal, Notify, SrvChange.

MGCP (Media Gateway Control Protocol)

• Версии: MGCP 0.1, MGCP 1.0, NCS 1.0, NCS 1.5, TGCP 1.0

• Эмуляция: Медиашлюзы (MGW) и агенты вызовов (CA)

• Команды (CA): CRCX, DLCX, MDCX, RQNT, AUEP, AUCX, EPCF.

• Команды (MGW): NTFY, DLCX, RSIP, CRCX.

SCCP (Skinny Client Control Protocol - Cisco)

• Версия: Cisco SCCP версии 5.0

• Эмуляция: SCCP-телефоны (Skinny clients)

• Поддерживаемые модели устройств: 7902, 7910, 7935, 7940, 7960, 30 SP+, 12SP+ и др.

• Функции высокого уровня: Регистрация, создание вызова, ответ, удержание, перевод, конференц-связь (Meet Me), набор цифр и др.

2. Оценка качества голоса и разговорного видео

Аудио возможности (RTP/SRTP)

• Функции:

  • Интеграция со всеми модулями сигнализации VoIP

  • Управление SDP (автоматическая или ручная генерация)

  • QoS-метрики в реальном времени: MOS (Mean Opinion Score), R-Factor, PESQ, POLQA

  • Воспроизведение реальных медиа-клипов и пользовательских тональных последовательностей

  • Детектирование и валидация тональных последовательностей (DTMF, MF)

  • Запись входящих аудиопотоков в WAV-файлы

• Поддерживаемые кодеки:

  • G.711 (µ-law, A-law)

  • AMR-NB / AMR-WB (все режимы от 4.75 до 23.85 кбит/с)

  • G.723.1 (5.3 / 6.3 кбит/с)

  • G.726 (16, 24, 32, 40 кбит/с)

  • G.729

• Статистика: Распределение джиттера, распределение потерянных пакетов, мгновенный MOS, MOS на вызов, статистика по R-Factor, PESQ/POLQA, статистика DTMF.

Возможности разговорного видео

• Функции:

  • Интеграция с SIP (включая VoLTE/WebRTC), H.248, MGCP и Skinny

  • Оценка качества видео в реальном времени (VQmon)

  • Воспроизведение реальных видеоклипов

  • Эмуляция Cisco Telepresence

  • Поддержка нескольких потоков на одну оконечную точку

  • Схемы смены докладчика для тестирования видеоконференций (все говорят, последовательно, случайно)

• Поддерживаемые видеокодеки:

  • H.263

  • H.264 — AVC и SVC

  • VP8

• Поддерживаемые форматы (разрешения):

  • От SQCIF, QCIF, CIF до 720p HD, 1080 HD, 4Kx2K (16:9), 4096x2304.

• Профили H.264: Baseline, Main, Extended, High Profile, High 10, High 4:2:2, High 4:4:4, Scalable Baseline.

• Безопасность (SRTP):

  • Соответствие RFC3711

  • Поддержка крипто-наборов (AES_CM_128_SHA1_80, AES_CM_128_SHA1_32 и др.)

  • Поддержка DTLS для обмена ключами

3. Сетевые возможности (Network Capabilities)

• Протоколы канального уровня: PPPoE, IPsec, DHCP, GTP

• Поддержка Diffserv (TOS/DSCP) для каждого типа трафика

• Реалистичная сетевая конфигурация:

  • Несколько подсетей

  • Уникальные MAC-адреса

  • Поддержка VLAN (802.1q, 802.1p, QinQ)

  • Поддержка эмулируемых маршрутизаторов

4. Инструменты анализа и отладки

• Редактор сценариев (Scenario Editor): Мощный инструмент с графическим интерфейсом (drag-and-drop) для редактирования потоков вызовов и содержимого управляющих сообщений. Позволяет создавать сценарии функционального и негативного тестирования без знания языков программирования.

• Просмотр событий (Event Viewer): Отображает и регистрирует ошибки для каждой эмулируемой оконечной точки в реальном времени. Позволяет быстро определить, какой именно вызов или абонент вызвал сбой, экономя время на анализ трафика.

Варианты платформ (Platform Options)

Решение доступно на различных аппаратных и виртуальных платформах для обеспечения необходимой масштабируемости.

• Виртуальная платформа: IxLoad Virtual Edition (VE)

• Шасси (Chassis): XGS-12 HSL/SD/SDL, XGS-2 HSL/SD/SDL

• Модули нагрузки (Load Modules):

  • CloudStorm / CloudStorm-XP (10GE, 25GE, 40GE, 100GE)

  • PerfectStorm / PerfectStorm Fusion (1/10GE, 40GE, 100GE)

  • Novus / Novus-NP (100M, 1G, 2.5G, 5G, 10G)

• Аппаратные Appliances:

  • PerfectStorm ONE / PerfectStorm ONE Fusion (1/10GE, 40GE, 100GE)

  • Novus ONE / Novus ONE Plus Appliance

Информация для заказа

Лицензии на шасси (Chassis licenses)

• IxLoad Multiplay-Security-2016 (P/N: 925-3371)
  Полный пакет для тестирования производительности уровня L4-7, включающий:

  • Data: HTTP, HTTPS, TCP Session, FTP, DNS, Mail (SMTP, POP3, IMAP), Database, SSH, RADIUS, TFTP, DHCP, LDAP, Telnet и др.

  • Video: RTSP, IPTV (Multicast), Video-ADVANCED (VoD), Adobe Flash, Apple HLS, MS Silverlight, Adobe HDS, DASH Client. Включает движок VQMON до 10Gbps.

  • Voice: Advanced VoIP (SIP & RTP), Audio Codecs, VoLTE, Bulk SIP & MGCP. Включает движки оценки качества голоса и видео до 10Gbps.

  • ADVNET: DHCP, PPP, L2TP, IPsec.

  • Storage: iSCSI, CIFS, SMB2/3, NFSv3/v4/v4.1, FCoE/FC.

  • Security: Коллекция уязвимостей и вредоносных атак (с подпиской на 1 год), DDoSv2.

  • Программный эмулятор деградации сети (Impairment).

• IxLoad Voice over LTE-2016 (P/N: 925-3372)
  Специализированный пакет для тестирования VoLTE, включающий: Advanced SIP & RTP, Audio Codecs, WebRTC, IPsec, VoLTE extensions. Включает движки оценки качества голоса и видео до 10Gbps, ADVNET-DHCP.

Опциональные лицензии на оценку качества голоса

• IxLoad-PESQ (P/N: 925-3422)
  Бессрочная лицензия (node-locked) для измерения PESQ (Perceptual Evaluation of Speech Quality) в реальном времени. Одна лицензия активирует анализ PESQ на 300 каналах.

• IxLoad-POLQA (P/N: 925-3423)
  Бессрочная лицензия (node-locked) для измерения POLQA (Perceptual Objective Listening Quality Assessment) в реальном времени. Одна лицензия активирует анализ POLQA на 12 каналах.

Лицензии для виртуальной редакции (Virtual Edition)

• IxLoad VE Tier-3 (1G / 10G) SUBSCRIPTION (P/N: 939-9513 / 939-9533)
  Годовая подписка (1-Year). Включает: Data, Mail, Storage, Voice (VoIP SIP, VoLTE), Video, IPsec, IxLoad-Attack, IxLoad-Applibrary. Доступна с пропускной способностью 1G или 10G на юнит.

• IxLoad VE Tier-4 (1G / 10G) SUBSCRIPTION (P/N: 939-9514 / 939-9534)
  Годовая подписка (1-Year). Включает все функции Tier-3, а также протоколы EPC и Wi-Fi Offload. Доступна с пропускной способностью 1G или 10G на юнит.
