Госреестр Keysight IXIA Vision Edge 400P (E400P) — высокоплотный сетевой
Госреестр ТЕХНИЧЕСКОЕ ОПИСАНИЕ

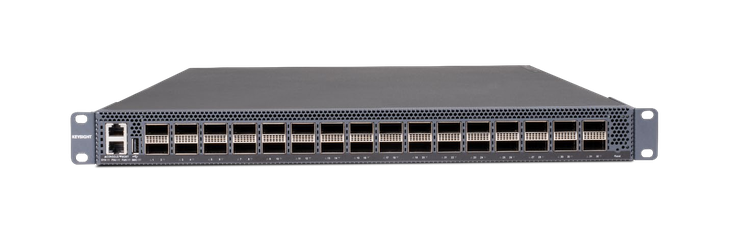

Vision Edge 400P (модель: Vision E400P)
Экономичный полнофункциональный сетевой пакетный брокер со скоростью до 400G
Сетевой пакетный брокер нового поколения высокой плотности 32x400G
Описание продукта
Vision E400P компании Keysight — это решение нового поколения для обеспечения видимости сети с комплексным набором возможностей, позволяющим удовлетворять постоянно меняющиеся потребности в видимости вашей производственной сети при скорости сети до 400 Гбит/с. Исключительно компактная платформа Vision E400P высотой 1RU имеет на передней панели 32 порта QSFP-DD. Каждый QSFP-DD можно разветвить на множество портов с меньшей скоростью (200G, 100G, 40G, 50/25/10G) с помощью кабеля разветвления (fan-out).
Vision E400P поддерживает расширенную обработку пакетов, включающую расширенные операции с пакетами на линейной скорости, такие как удаление заголовков (удаление протокольных инкапсуляций), дедупликация (обнаружение и удаление дубликатов пакетов), усечение пакетов (передача только заданного количества байтов каждого пакета), добавление временных меток (замена MAC-адреса источника временной меткой), маскирование данных (маскирование части пакета) и туннелирование (передача пакетов по туннелям L2GRE или VxLAN).
Ключевые характеристики: Keysight IXIA Vision Edge 400P (E400P) — высокоплотный сетевой пакетный брокер до 400 Гбит/с
- Компактная конструкция 1RU экономит место в стойке вашего центра обработки данных
- Высокоплотные 32 порта QSFP-DD 400G можно разветвить для поддержки нескольких портов с меньшими скоростями (200G, 100G, 40G, 50/25/10G) с помощью кабелей разветвления (fan-out)
- Автоматизированный компилятор фильтров бесшовно разрешает перекрывающиеся правила, обеспечивая максимально быструю реакцию на изменения инструментов или фильтрации без риска возникновения слепых зон.
- Удаление заголовков, терминация туннелей, Deduplication+, маскирование IP/MAC и добавление временных меток (PacketStack Plus) на всех портах.
- Поддерживает удаление заголовков и терминацию туннелей для максимум 20 протоколов, включая FabricPath, ETag, VNTag, GTP, LISP, MPLS L2VPN, MPLS L3VPN, MPLSoGRE, MPLSoUDP, многоуровневый MPLS, VxLAN, GENEVE, L2GRE, L3GRE, IPinIP или ERSPAN
- Гибкое формирование туннелей L2GRE и VxLAN. До 256 туннелей на шасси
- Два банка вариантов балансировки нагрузки и балансировка нагрузки на уровне каждой группы портов
- Балансировка нагрузки как по внешнему IP, так и по внутреннему IP в туннеле. Поддерживаются все широко известные туннельные протоколы
- Балансировка нагрузки пользовательской плоскости GTP на основе информации внутреннего IP (пользовательских сеансов)
- Фильтрация пользовательских сеансов внутри туннелей пользовательской плоскости GTP (явная фильтрация туннелированного IPv4 и IPv6)
- Поддержка списка разрешённых IP-адресов порта управления
- Защищённый последовательный консольный порт с аутентификацией
|

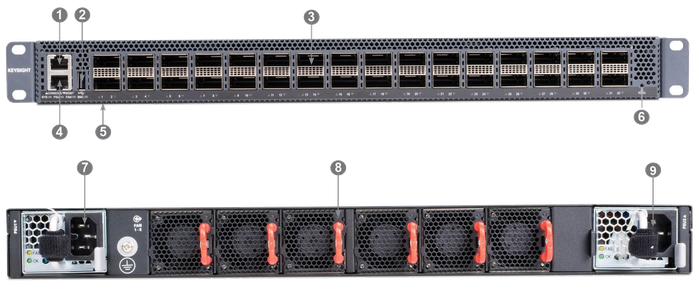

1. Консольный порт |
6. Светодиоды режима сброса |
|
2. Порт USB-накопителя |
7. Блок питания 2 |
|
3. 32 порта QSFP-DD 400G |
8. Резервируемые вентиляторы 5 + 1 с горячей заменой |
|
4. Порт управления |
9. Блок питания 1 |
|
5. Системные светодиоды |
Возможности продукта
NetStack
Надёжная фильтрация, агрегация, репликация и многое другое — золотой стандарт видимости сетевого трафика.
Следующие возможности видимости трафика, объединённые под названием NetStack, являются базовым набором, доступным в качестве стандартных возможностей для лидирующих в отрасли сетевых пакетных брокеров Keysight.
|
Три стадии фильтрации |
Агрегация |
Фильтрация в режиме пересечения |
|
|
|
|
Репликация |
Фильтрация на основе приоритета |
Балансировка нагрузки |
|
|
|
|
Динамический компилятор фильтров |
Маркировка исходного порта |
|
|
|
PacketStack PLUS
Выполняйте расширенную обработку пакетов, такую как удаление заголовков (протоколов), дедупликация, маскирование данных, добавление временных меток и формирование туннелей GRE/VxLAN, на всех портах для всех скоростей.
|
Дедупликация |
Удаление заголовков протоколов |
Усечение пакетов (нарезка) |
|
|
|
|
Добавление временных меток |
Маскирование данных |
Нативная терминация туннелей |
|
|
|
|
Формирование туннелей L2GRE и VxLAN |
||
|
|
Возможности Vision E400P
Возможность |
|
|
Физические характеристики |
|
|
Обработка трафика |
|
|
Обработка трафика |
|
Управление сетевыми пакетными брокерами

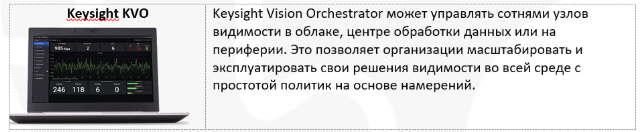

Keysight Vision Orchestrator
Keysight Vision Orchestrator (KVO) обеспечивает пользователям видимость на основе намерений, а его главная цель — предоставить единый интерфейс (single pane of glass) для решений видимости Keysight, охватывающий как физический, так и виртуальный мир. KVO состоит из двух ключевых компонентов: управления элементами и управления путями данных. Ключевые функциональные блоки каждого компонента перечислены ниже:
Управление элементами
- Управление пользователями KVO — единый вход (Single Sign On)
- Гранулярное управление доступом на основе ролей и ресурсов
- Настраиваемые панели мониторинга и отчётность
- Управление событиями
- Автоматизация обновления программного обеспечения
- Централизованное управление лицензиями
Управление путями данных
- Управление кластерами
- Сетевые политики на основе намерений
- Планировщик политик
- Самовосстанавливающаяся фабрика видимости
- Глобальное управление изменениями
- Аудиторский журнал изменений
- Открытый API для управления фабрикой
Конфигурация портов
Передние порты QSFP-DD |
|
|
Количество портов |
32 |
|
Поддержка QSFP-DD |
1 x 400G |
Технические характеристики продукта
Общие технические характеристики
|
Направление воздушного потока |
Спереди назад |
|
Среднее время наработки на отказ (MTBF), ч, |
Базовое шасси 200 000 |
|
Управление |
Защищённый последовательный консольный порт с аутентификацией |
Физические характеристики
|
Физический размер (Ш x Г x В) |
(ШxГxВ): 440 x 507 x 44 мм |
|
Масса |
10,005 кг (20,05 фунта) |
|
Монтаж в стойку |
Шасси 1RU для монтажа в 19-дюймовую стойку |
Электрические характеристики
|
Питание AC |
2 резервируемых блока питания AC с горячей заменой |
|
Входное напряжение |
100-240 VAC (x2), 50-60 Гц |
|
Входной ток |
Макс. 9 А при 100 VAC |
|
Полностью укомплектованное шасси AC с 32 установленными трансиверами QDD-SR8 |
Измеренное значение 934 Вт при передаче трафика через все 32 порта на линейной скорости 400G |
|
Питание DC¹ |
2 резервируемых блока питания с горячей заменой |
|
Входное напряжение |
Ном. 52-60 VDC (x2) |
|
Входной ток |
Макс. 20 А |
|
Тепловыделение |
Макс. 1150 Вт / 3829 БТЕ/ч |
¹ Типичное резервное напряжение при развёртывании DC составляет 52-53 VDC. 48 В — это питание, подаваемое батареями при отказе/потере/понижении питания AC, то есть при общем отключении электроэнергии. Блок питания DC «Bel Power» рассчитан на поддержку резервного напряжения для номинальной мощности или мощности при зарядке в диапазоне 52-60 VDC, но поддерживает входное питание 44-72 VDC, МИН.-МАКС.
Экологические условия (Environmental)
|
Рабочая температура |
От 5 °C до 40 °C |
Кратковременно¹: от -5 °C до 55 °C |
|
Рабочая влажность |
От 5% до 85% RH (без конденсации) |
Кратковременно¹: от 5% до 90% RH (без конденсации) |
|
Температура хранения |
От -40 °C до 70 °C |
|
|
Влажность при хранении |
От 5 до 95% |
|
|
Рабочая высота |
До 2000 м |
|
|
RoHS |
Директива RoHS 2011/65/EU; Приложение II, Директива (EU) 2015/863 |
|
|
WEEE |
Директива WEEE 2012/19/EU |
¹ (не более 96 часов подряд)
Соответствие требованиям
Тип нормативного требования |
Стандарт |
|
Безопасность |
EN IEC 62368-1 |
|
Электромагнитные излучения (EMC) |
CISPR 32, Class A, |
|
Устойчивость к электромагнитным воздействиям (EMC) |
CISPR 35 |
|
Сертификации по странам/регионам |
США |
|
Страна происхождения |
США, Тайвань |
Информация для заказа
Базовое устройство Vision E400P
Номер изделия |
Описание |
|
SYS-VE400P-BASE-AC |
Keysight Vision E400P, базовая система AC, включает шасси, блок питания и вентилятор (991-0308) |
|
SYS-VE400P-BASE-AC-T |
Соответствующая требованиям TAA базовая система AC Keysight Vision E400P с 32 портами QSFP-DD 400G, включает шасси, блоки питания и вентиляторы. Только аппаратное обеспечение (991-0309) |
|
SYS-VE400P-BASE-DC |
Keysight Vision E400P, базовая система DC с 32 портами QSFP-DD 400G, включает шасси, блоки питания и вентиляторы. Только аппаратное обеспечение (991-0319) |
|
SYS-VE400P-BASE-DC-T |
Соответствующая требованиям TAA базовая система DC Keysight Vision E400P с 32 портами QSFP-DD 400G, включает шасси, блоки питания и вентиляторы. Только аппаратное обеспечение (991-0320) |
Лицензии на порты Vision E400P
|
Номер изделия |
Описание |
|
LIC-VE400P-8PC |
Keysight Vision E400P, бессрочная лицензия на порты, включающая скорости 10/25/40/50/100G на восьми (8) портах QDD (993-0398) |
|
LIC-VE400P-8PCD |
Keysight Vision E400P, бессрочная лицензия на порты, включающая скорости 10/25/40/50/100/200/400G на восьми (8) портах QDD (993-0499) |
|
LIC-VE400P-8PCD-U |
Keysight Vision E400P, обновление лицензии с поддержки 10/25/40/50/100G до 10/25/40/50/100/200/400G на восьми (8) портах QDD (993-0400). |
Лицензии на возможности Vision E400P
|
Номер изделия |
Описание |
|
LIC-VE400P-PSPL |
Keysight Vision E400P. Полный набор возможностей PacketStack Plus — дедупликация активируется на 4 портах, все остальные возможности активируются на каждом порту. Бессрочная лицензия (993-0437) |
|
LIC-VE400P-MASK |
Keysight Vision E400P. Возможность PacketStack Plus для маскирования фиксированной длины, активируется на каждом порту. Бессрочная лицензия. (993-0402) |
|
LIC-VE400P-STRP |
Keysight Vision E400P. Возможность PacketStack Plus для удаления заголовков и терминации туннелей, активируется на каждом порту. Бессрочная лицензия (993-0403) |
|
LIC-VE400P-TMSP |
Keysight Vision E400P. Возможность PacketStack Plus для временных меток NTP, активируется на каждом порту. Бессрочная лицензия (993-0455) |
|
LIC-VE400P-TUNL |
Keysight Vision E400P. Возможность PacketStack Plus для формирования туннелей L2GRE/VxLAN, активируется на каждом порту. Бессрочная лицензия (993-0407) |
|
LIC-VE400P-DDUP-E |
Keysight Vision E400P. Возможность PacketStack Plus для дедупликации пакетов, активируется на 4 портах. Бессрочная лицензия (993-0404) |
|
LIC-VE400P-DDUP-U |
Keysight Vision E400P. Возможность PacketStack+ для дедупликации пакетов, расширяет поддержку только с 4 портов до полной поддержки на всех портах (993-0453) |
|
LIC-VE400P-TRIM |
Keysight Vision E400P. Возможность PacketStack Plus для усечения пакетов, активируется на каждом порту. Бессрочная лицензия (993-0406) |
Список поддерживаемых трансиверов
|
Изделие Keysight |
Скорости |
Форм-фактор |
Примечание |
|
QDD-SR8-PAM4NRZ-XVR |
400G |
QSFP-DD |
Только разветвление — нативная поддержка 400G отсутствует |
|
QSFP-DD-SR8-XCVR |
400G |
QSFP-DD |
|
|
QSFP-DD-LR4-XCVR |
400G |
QSFP-DD |
|
|
QSFP-DD-DR4-XCVR |
400G |
QSFP-DD |
|
|
QDD-DR4-PLUS-XCVR |
400G |
QSFP-DD |
|
|
QSFP-DD-FR4-XCVR |
400G |
QSFP-DD |
|
|
QSFP-DD-1M-CBL |
400G |
QSFP-DD |
|
|
QSFPDD-4XQ28-AEC-CBL |
400G |
QSFPDD-QSFP28 |
|
|
QSFP28-DR1-XCVR |
100G |
QSFP28 |
|
|
QSFP28-FR1-XCVR |
100G |
QSFP28 |
|
|
QSFP28-SR4-XCVR |
100G |
QSFP28 |
|
|
QSFP28-SR4-XCVR-T |
100G |
QSFP28 |
|
|
QSFP28-LR4-XCVR |
100G |
QSFP28 |
|
|
QSFP28-LR4-XCVR-T |
100G |
QSFP28 |
|
|
QSFP28-BD-XCVR |
100G |
QSFP28 |
|
|
QSFP28-BD-RX-XCVR |
100G |
QSFP28 |
|
|
QSFP28-PSM4-XCVR |
100G |
QSFP28 |
|
|
QSFP28-CWDM4-XCVR |
100G |
QSFP28 |
|
|
QSFP-PLUS-SR4-XCVR |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-SR4-XCVR-T |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-LR4-XCVR |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-LR4-XCVR-T |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-BD-XCVR |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-BD-RX-XCVR |
40G |
QSFP-PLUS |
|
|
QSFP-PLUS-BD-RX-XCVR |
40G |
QSFP-PLUS |
|
|
QSFP-SR-CSCO-BD |
40G |
QSFP-PLUS |
|
|
QSFP-SR-CSCO-BD-RX |
40G |
QSFP-PLUS |
Вентиляторы и блоки питания
|
Номер изделия |
Описание |
|
MVE400P-FAN |
Keysight Vision E400P, (1) вентиляторный модуль |
|
MVE400P-ACPS |
Keysight Vision E400P, (1) блок питания AC (991-0344) |
|
MVE400P-DCPS |
Keysight Vision E400P, (1) блок питания DC (991-0345) |
