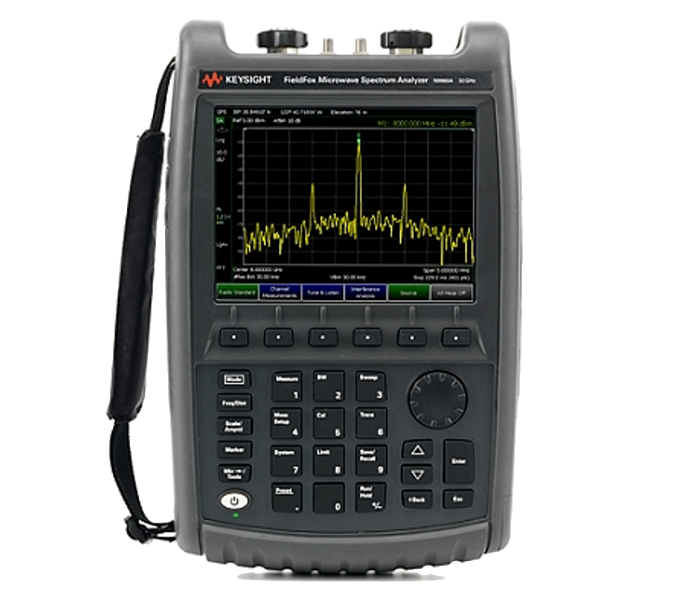

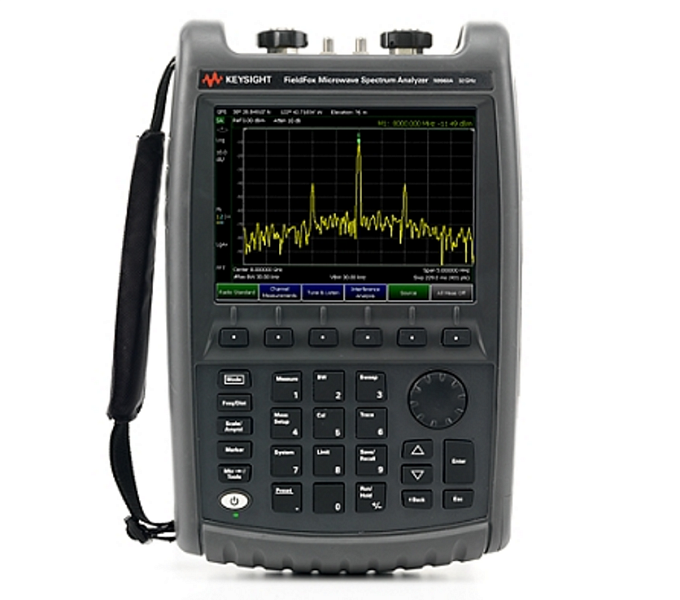

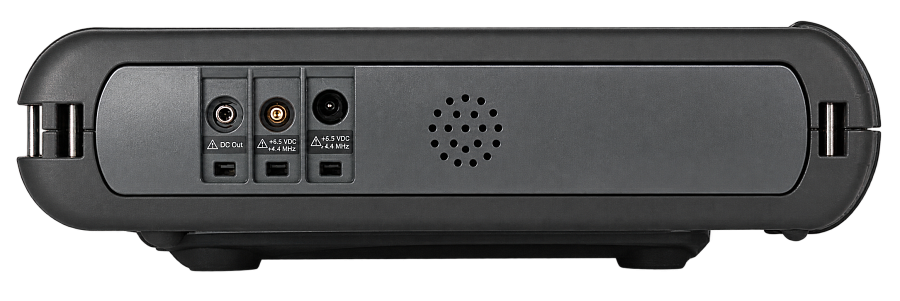

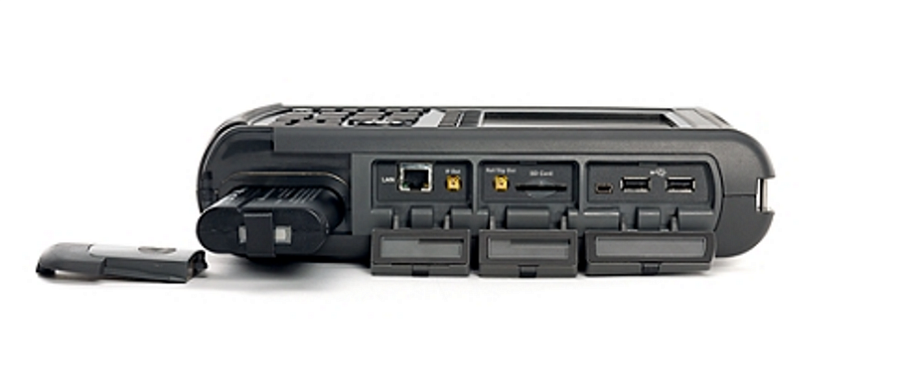

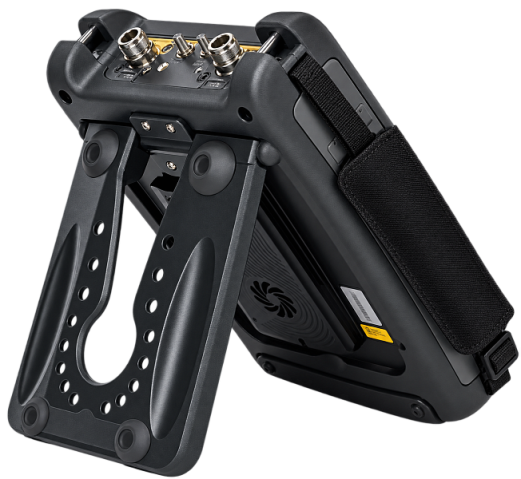

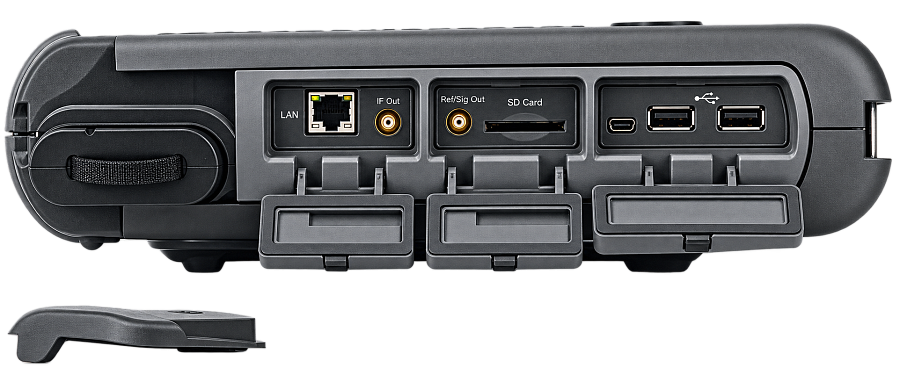

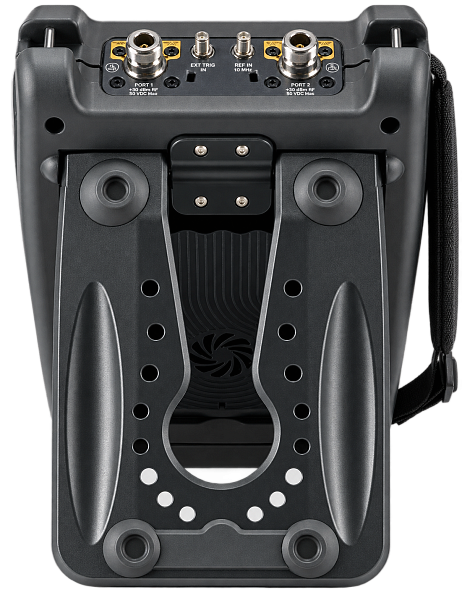

Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32 GHz — портативный анализатор спектра для полевых RF- и микроволновых измерений

Keysight N9960A FieldFox — портативный широкополосный анализатор спектра с диапазоном 5 кГц–32 ГГц. Поддерживает RTSA с полосой до 10 МГц, I/Q-анализ, анализ помех и спектрограмму, измерение коэффициента шума, OTA-анализ LTE FDD/TDD и 5GTF, импульсные и EMI-измерения, GPS и измерение мощности. Внесён в Госреестр средств измерений РФ. Внесен в ГРСИ (Госреестр).

Тип:Портативный анализатор спектра FieldFox A с автономным питанием

Частотный диапазон:5 кГц–32 ГГц

Базовая функция:Анализатор спектра (SA)

Запрос

5 812 342 ₽

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Тип:Портативный анализатор спектра FieldFox A с автономным питанием

Частотный диапазон:5 кГц–32 ГГц

Базовая функция:Анализатор спектра (SA)

Модели

Сервис

Техническое описание (Data sheet) на русском языке

Keysight FieldFox N9960A — портативный анализатор спектра

5 кГц – 32 ГГц (анализатор спектра)

Keysight FieldFox A-Series Handheld Analyzers

Содержание

Определения

Анализатор спектра (опция 233 для комбинированных анализаторов)

Следящий генератор или независимый источник

Анализатор спектра реального времени RTSA (опция 350)

Анализатор I/Q-сигналов (IQA), опция 351

Коэффициент шума NF (опция 356)

Выход ПЧ анализатора спектра

Предусилитель (опция 235)

Анализатор помех и спектрограмма (опция 236)

Сканер каналов (опция 312)

Программное обеспечение 89600 VSA

Измерения OTA LTE FDD/TDD (опции 370/371)

Измерения OTA 5GTF (опция 377)

Измерения электромагнитного поля EMF (опция 358)

Аналоговая демодуляция AM/FM, Tune and Listen (опция 355)

Временное стробирование анализатора спектра (опция 238)

Измерения отражения (обратные потери RL, КСВН VSWR) (опция 320, только для моделей SA)

Анализ передачи с расширенным диапазоном ERTA (опция 209)

Встроенный измеритель мощности (опция 310)

Поддержка внешнего USB-датчика мощности (опция 302)

Импульсные измерения (опция 330)

Измерения USB-датчиком мощности в зависимости от частоты (опция 208)

Встроенный GPS-приёмник (опция 307)

Регулируемый источник напряжения смещения постоянного тока (DC Bias), опция 309

Дистанционное управление (опция 030)

Измерения электромагнитных помех (EMI), опция 361

Общая информация

В этом техническом описании приведены нормированные и типовые характеристики семейства портативных анализаторов FieldFox. Данное техническое описание следует использовать совместно с техническими обзорами и руководством по конфигурации для получения полного описания анализаторов.

Характеристики и измерительные возможности, приведённые в этом документе, требуют наличия определённых опций анализатора FieldFox. Информацию об опциях см. в руководстве по конфигурации FieldFox. Руководство по конфигурации является основным источником сведений о доступности опций и измерений.

Определения

Нормированная характеристика (spec)

Нормированные характеристики включают защитные допуски, учитывающие ожидаемое статистическое распределение параметров, неопределённости измерений и изменения характеристик вследствие условий окружающей среды. Нормированные характеристики являются гарантируемыми параметрами. Прибор FieldFox должен находиться в пределах межкалибровочного интервала. Для характеристик анализатора спектра, приведённых далее в документе, прогрев не требуется.

Типовая характеристика

Дополнительные сведения о характеристиках изделия, не охватываемые гарантией. Типовые значения превосходят нормированные характеристики и наблюдаются у 80% приборов с доверительной вероятностью 90% в диапазоне температур 23 ± 5 °C, если не указано иное. Типовые характеристики не учитывают неопределённость измерений. Прибор FieldFox должен находиться в пределах межкалибровочного интервала.

Номинальная характеристика

Общий описательный термин или конструктивный параметр. Номинальные значения не проверяются при приёмочных испытаниях и не являются гарантируемыми характеристиками изделия. Прибор FieldFox должен находиться в пределах межкалибровочного интервала.

Анализатор спектра (опция 233 для комбинированных анализаторов)

Характеристики, приведённые в этом разделе, относятся к возможностям анализатора спектра, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

Сведения об опциях см. в руководстве по конфигурации FieldFox. Для многих возможностей, перечисленных в этом техническом описании, требуются соответствующие опции.

Характеристики частоты и времени

	Модели	Диапазон частот²
N996xA	N9960A	5 кГц – 32 ГГц

Опорный генератор частоты, −10…+55 °C
Точность	± 0,7 ppm (нормированная) + старение ± 0,4 ppm (типовая) + старение
Точность при синхронизации с GPS	± 0,01 ppm (нормированная)³
Точность при отключённой GPS-антенне	± 0,2 ppm (номинальная)⁴
Скорость старения	± 1 ppm/год в течение 20 лет (нормированная), не более ± 3,5 ppm

Погрешность считывания частоты (начало, окончание, центр, маркер)

Точность

± (частота считывания × точность опорного генератора частоты + центрирование RBW + 0,5 × горизонтальное разрешение)

Горизонтальное разрешение = диапазон частот / (число точек трассы − 1)
Центрирование RBW:
• 5% × RBW, режим FFT (номинально)
• 16% × RBW, режим step (номинально)

Счётчик частоты маркера
Точность	± (частота маркера × точность опорного генератора частоты + разрешение счётчика)
Разрешение	0,1; 1; 10 Гц

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
² Анализатор спектра может настраиваться на 0 Гц или DC.
³ Это сквозная характеристика, предоставленная производителем GPS и не проверяемая Keysight.
⁴ Максимальный ожидаемый дрейф опорного генератора частоты применим при изменении температуры окружающей среды на ±5 °C относительно температуры последней синхронизации с GPS.

Диапазон частот	Нормированная характеристика
Диапазон	0 Гц (нулевая полоса), 10 Гц – максимальная частота прибора
Разрешение	1 Гц
Точность	± (2 × центрирование RBW + горизонтальное разрешение), детектор = Normal
Считывание времени развертки	Измеренное значение времени, необходимого для выполнения развертки от начала до конца, включая время настройки приёмника, сбора данных и обработки трассы.

Обновление трассы, номинально	N996xA
Полоса = 20 МГц, RBW, VBW = 3 кГц	8 обновлений/с
Полоса = 100 МГц, RBW, VBW = автонастройка	19 обновлений/с

Настройка и передача центральной частоты³	N996xA
101 точка, нулевая полоса	69 мс
101 точка, полоса 1 МГц	72 мс

Время развертки, нулевая полоса	Номинальная характеристика
Диапазон	N995xA, N996xA: 1 мкс – 6000 с
Разрешение	100 нс
Считывание	Введённое значение, задающее диапазон горизонтальной шкалы трассы

Запуск (для нулевой полосы и FFT-разверток)
Тип запуска	Свободный, внешний, видео, РЧ-пакет, периодический
Фронт запуска	Положительный фронт, отрицательный фронт
Задержка запуска	Диапазон: −150 мс – 10 с Разрешение: 100 нс
Автозапуск	Принудительно запускает периодический сбор данных при отсутствии события запуска. Диапазон: 0 (выкл.) – 30 с
Положение запуска (нулевая полоса)	Управляет горизонтальным положением фронта импульса; для увеличения импульса используется время развертки. Диапазон: 0–10, целые значения; 0 — левый край сетки, 10 — правый край сетки

Запуск по РЧ-пакету	Номинальная характеристика
Динамический диапазон	40 дБ
Полоса	20 МГц
Рабочий диапазон частот	20 МГц – максимальная частота прибора

Развертка (диапазон точек трассы)
Все диапазоны	101, 201, 401, 601, 801, 1001 (по умолчанию 401) Произвольное значение от 2 до 20 001 задаётся через программную клавишу «# Points» или по SCPI

¹ 1,2 обновления/с — относится к приборам FieldFox с префиксом серийного номера ≤ MY5607/SG5607/US5607 и приборам FieldFox без модернизации быстрого ЦП опцией N9910HU-100/200/300.
² 4,1 обновления/с — относится к приборам FieldFox с префиксом серийного номера ≤ MY5607/SG5607/US5607 и приборам FieldFox без модернизации быстрого ЦП опцией N9910HU-100/200/300.
³ В полном диапазоне частот прибора, без зависимости от полосы.
⁴ Относится к приборам FieldFox с префиксом серийного номера ≤ MY5607/SG5607/US5607 и приборам FieldFox, модернизированным опцией быстрого ЦП N9910HU-100/200/300.

Полоса разрешения (RBW)	Номинальная характеристика
Диапазон (полоса −3 дБ)
Нулевая полоса	10 Гц – 5 МГц	Последовательность 1, 3, 10
Ненулевая полоса	1 Гц – 5 МГц	Последовательность 1, 1,5, 2, 3, 5, 7,5, 10 для RBW 300 кГц, 1 МГц, 3 МГц, 5 МГц (другие значения RBW могут задаваться в зависимости от настроек) Клавиши пошагового изменения переключают RBW в последовательности 1, 3, 10
Избирательность (−60 дБ / −3 дБ)	4:1

Погрешность установки полосы	Номинальная характеристика
Нулевая полоса	10 Гц – 1 МГц	± 5%
	3 МГц	± 10%
	5 МГц	± 15%
Ненулевая полоса	1 Гц – 100 кГц	± 1%
	300 кГц – 1 МГц	± 5%
	3 МГц	± 10%
	5 МГц	± 15%

Полоса видеофильтра (VBW)
	1 Гц – 5 МГц	Последовательность 1, 1,5, 2, 3, 5, 7,5, 10

Характеристики точности амплитуды и диапазона

Диапазон амплитуды
Диапазон измерений	DANL – +20 дБм
Диапазон входного аттенюатора	0–30 дБ, шаг 5 дБ

Предусилитель	Номинальная характеристика
Диапазон частот	Полный диапазон (100 кГц – максимальная частота прибора)
Коэффициент усиления	N996xA	+20 дБ, 100 кГц – 7,5 ГГц +15 дБ, > 7,5–32 ГГц

Максимальный безопасный входной уровень	Средняя мощность непрерывного сигнала (CW)	DC
N996xA	+25 дБм, 0,3 Вт	± 40 В пост. тока

Диапазон отображения
Логарифмическая шкала	10 делений 0,01–100 дБ/деление с шагом 0,01 дБ
Линейная шкала	10 делений
Единицы шкалы	дБм, дБмВ, дБмкВ, дБмА, дБмкА, Вт, В, А, дБмкВ/м, дБмкА/м, дБГ, дБТ

Абсолютная точность амплитуды на частоте 50 МГц (дБ)

Ослабление 10 дБ, уровень входного сигнала от 0 до −35 дБм, пиковый детектор, предусилитель выключен, RBW 300 Гц, автоматическая взаимосвязь всех настроек. Прогрев не требуется.

Ослабление 10 дБ, уровень входного сигнала от −5 до −35 дБм, пиковый детектор, предусилитель выключен, RBW 300 Гц, автоматическая взаимосвязь всех настроек. Прогрев не требуется.

Модель	Нормированная (−10…+55 °C)	Типовая (−10…+55 °C)
N996xA	± 0,60	± 0,20

Ослабление 10 дБ, уровень входного сигнала от −15 до −5 дБм, пиковый детектор, предусилитель выключен, RBW 300 Гц, автоматическая взаимосвязь всех настроек; учтены неопределённости частотной характеристики. Прогрев не требуется.

Полная абсолютная точность амплитуды (дБ)

N995xA, N996xA³

Частота	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
9–100 кГц	± 1,60	± 2,50	± 0,60	± 1,30
> 100 кГц – 2 МГц	± 1,30	± 1,90	± 0,60	± 0,80
> 2–15 МГц	± 1,00	± 1,20	± 0,30	± 0,50
> 15 МГц – 32 ГГц	± 0,90	± 1,00⁴	± 0,30	± 0,50

Неопределённость при переключении полосы разрешения	Номинальная
RBW	0,0 дБ
Для сигналов вне центральной частоты	0,7 дБ (размах)

¹ От 9 до 100 кГц: 0,4 дБ (номинально) при включённом или выключенном предусилителе; применимо только к приборам FieldFox с префиксом серийного номера MY5607/SG5607/US5607, модернизированным с помощью опции N9910HU-100/200/300/400.

³ Для моделей N995xA и N996xA на частотах выше 300 кГц характеристики абсолютной точности амплитуды действуют как при выключенном, так и при включённом предусилителе.

⁴ Увеличить на 0,3 дБ в диапазоне 18–32 ГГц.

Входной КСВН по РЧ		Номинальная характеристика
N995xA, N996xA (аттенюатор 0 дБ)	10–100 МГц	2,0 : 1
	> 100–500 МГц	1,7 : 1
	> 500 МГц – 17 ГГц	1,5 : 1
	> 17–32 ГГц	2,2 : 1

Опорный уровень
Диапазон	−210…+90 дБм

Трассы
Детекторы	Обычный, положительный пик, отрицательный пик, выборка, усреднение (RMS)
Состояния	Очистка/запись, удержание максимума, удержание минимума, усреднение, просмотр, скрытая трасса Число усреднений: 1–10 001
Количество	4: все четыре трассы могут быть активны одновременно и находиться в разных состояниях

Маркеры
Количество маркеров	6
Тип	Обычный, дельта, таблица маркеров
Функции маркеров	Шум, мощность в полосе, частотомер
Звуковой сигнал	Громкость и тон изменяются в зависимости от уровня сигнала
Таблица маркеров	Отображение 6 маркеров
Маркер →	Пик, следующий пик, пик слева, пик справа, центральная частота, опорный уровень, минимум Частота настройки для функции AM/FM Tune and Listen
Свойства маркера	Критерии пика: peak excursion, peak threshold Фиксированная опорная точка дельта-маркера: выкл. или вкл. Фиксированный нуль времени: выкл. или вкл.

Характеристики динамического диапазона

Отображаемый средний уровень шума (DANL), дБм
Вход согласован, детектирование RMS, логарифмическое усреднение, входной аттенюатор 0 дБ, опорный уровень −20 дБм, нормировано к RBW 1 Гц, измерено при включённом предусилителе на входе без РЧ-сигнала.

N995xA, N996xA
Предусилитель выключен
Диапазон частот	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
9 кГц – 2 МГц¹	−91	−91	−118	−118
> 2 МГц – 2,1 ГГц	−137	−135	−143	−141
> 2,1–2,8 ГГц	−135	−133	−142	−140
> 2,8–4,5 ГГц	−137	−135	−143	−141
> 4,5–7 ГГц	−134	−133	−140	−138
> 7–13 ГГц	−134	−132	−141	−139
> 13–22 ГГц	−132	−129	−140	−137
> 22–32 ГГц	−130	−127	−137	−134
N995xA, N996xA
Предусилитель включён
Диапазон частот	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
9 кГц – 2 МГц	−94	−94	−131	−130
> 2 МГц – 2,1 ГГц	−153	−151	−159	−158
> 2,1–2,8 ГГц	−151	−149	−157	−155
> 2,8–4,5 ГГц	−153	−151	−158	−156
> 4,5–7 ГГц	−150	−149	−156	−154
> 7–13 ГГц	−146	−144	−152	−150
> 13–22 ГГц	−142	−139	−149	−147
> 22–32 ГГц	−141	−139	−147	−145

¹ От 9 кГц до 2 МГц: −116 дБм (номинально) при выключенном предусилителе, −120 дБм (номинально) при включённом предусилителе; применимо только к приборам FieldFox с префиксом серийного номера MY5607/SG5607/US5607 и приборам FieldFox, модернизированным опцией N9910HU-100/200/300/400.
² Добавить 4 дБ в диапазоне 2,1–2,8 ГГц.

Остаточные отклики (дБм)	Номинальная характеристика
Вход согласован, предусилитель выключен, входной аттенюатор 0 дБ	N996xA
100 кГц – 10 МГц	−90
> 10 МГц – 1 ГГц¹	−110
> 1–32 ГГц	−100

Отклики, связанные со входом (дБн)	Номинальная характеристика
Сигнал смесителя −30 дБм на входе (исключая частоты, перечисленные ниже) f = центральная частота	N996xA
	−80
	−80
	−90
≥ 2,6–7,5 ГГц, f ± 2 × 33,75 МГц	−80
≥ 2,6–7,5 ГГц, f ± 2 × 866,25 МГц	−80
≥ 2,6–7,5 ГГц, f ± 2 × 9,86625 ГГц	−85
≥ 7,5–16,3 ГГц, f ± 2 × 3,63375 ГГц	−65
≥ 16,3–32 ГГц, f + 2 × 3,63375 ГГц	−60
≥ 23–32 ГГц, f − 2 × 3,63375 ГГц	−65
≥ 7,5–32 ГГц, f − 2 × 866,25 МГц	−80
≥ 7,5–32 ГГц, f + 2 × 33,75 МГц	−80

¹ Исключается 90 МГц при уровне −95 дБм.
² Исключается 25,43 ГГц при уровне −90 дБм.

Прочие паразитные отклики (дБн)	Номинальная характеристика
	N996xA
Паразитные составляющие, связанные с гетеродином	−60
Боковые полосы	−80

Искажения второй гармоники (дБн)	Номинальная характеристика
Сигнал −30 дБм на входе смесителя	N996xA
≤ 1,3 ГГц¹
> 1,3 ГГц

Интермодуляционные искажения третьего порядка (TOI), дБм	Типовая характеристика
Два сигнала −15 дБм, разнесённые на 100 кГц, на входе смесителя (−10…+55 °C)
N996xA	50–500 МГц: +9,5 > 500 МГц – 1 ГГц: +13 > 1–2,4 ГГц: +16 > 2,4–2,6 ГГц: +12 > 2,6 ГГц: +13

Динамический диапазон без паразитных составляющих (дБ) при 2,4 ГГц, 2/3 TOI − DANL, RBW 1 Гц	Номинальная характеристика
N996xA	> 104

¹ Применимо для частот > 15 МГц.

Динамический диапазон, ограниченный искажениями и шумом (RBW 10 Гц) (номинально)

Применимо к N995xA и N996xA

Номинальный динамический диапазон, ограниченный искажениями и шумом, N995xA и N996xA

Фазовый шум SSB при центральной частоте 1 ГГц

Фазовый шум (дБн/Гц)	Фазовый шум SSB при 1 ГГц (N991xA, N993xA, N995xA, N996xA)
Отстройка	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
10 кГц	−106	−106	−111	−111
30 кГц	−106	−104	−110	−108
100 кГц	−100	−99	−105	−104
1 МГц	−110	−110	−113	−113
3 МГц	−119	−118	−122	−122
5 МГц	−120	−120	−123	−123

Фазовый шум при различных центральных частотах (номинально)

Динамический диапазон в зависимости от отстройки по частоте и RBW (номинально)

Следящий генератор или независимый источник

(Сведения об опциях см. в руководстве по конфигурации)

Характеристики, приведённые в этом разделе, относятся к возможностям следящего генератора и независимого источника, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

Примечание. Традиционные следящие генераторы отслеживают только частоту приёмника. В анализаторах FieldFox частота следящего генератора может быть настроена так, чтобы либо отслеживать частоту приёмника, либо работать как независимый источник непрерывного сигнала CW.

	Модели	Диапазон частот следящего генератора или независимого источника
N996xA	N9960A	300 кГц – 32 ГГц

Шаг мощности
Мощность задаётся с шагом 1 дБ во всём диапазоне мощности

Функции
Режим	Непрерывный сигнал (CW), CW с привязкой, трекинг (частота развертки)
Операции	Нормализация, смещение частоты, разворот спектра

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Выходная мощность (дБм)	Частота	Типовая	Номинальная
N996xA	300–500 кГц	—	−9
	> 500 кГц – 2 МГц	−1	—
	> 2 МГц – 1 ГГц	2	—
	> 1–6,5 ГГц	2	—
	> 6,5–18 ГГц	4	—
	> 18–26,5 ГГц	2	—
	> 26,5–32 ГГц	1	—

Динамический диапазон (дБ)	Частота	Типовая (−10…+55 °C) Предусилитель выкл.	Номинальная Предусилитель вкл.
N996xA	500 кГц – 2 МГц	79	100
	> 2 МГц – 2,1 ГГц	101	115
	> 2,1–2,8 ГГц	99	112
	> 2,8–4,5 ГГц	101	115
	> 4,5–10 ГГц	99	105
	> 10–18 ГГц	88	95
	> 18–32 ГГц	85	90

Анализатор спектра реального времени RTSA (опция 350)

Характеристики, приведённые в этом разделе, относятся к возможностям анализатора спектра реального времени, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

	Модели	Диапазон частот анализа в реальном времени²
N996xA	N9960A	1 МГц – 32 ГГц	Доступно до 5 кГц

Анализ в реальном времени
Максимальная полоса анализа в реальном времени	10 МГц
Измерения	Плотность спектра, спектрограмма, спектр в реальном времени
Полоса разрешения	1 Гц – 500 кГц	Зависит от полосы; 20 ≤ Span/RBW ≤ 280. Значение по умолчанию 35,7 кГц
Минимальная длительность сигнала при 100% вероятности перехвата (POI) при полной точности амплитуды	12,2 мкс	При полосе 10 МГц, RBW 500 кГц
Минимальная длительность обнаруживаемого сигнала	22 нс	Минимальная обнаруживаемая ширина импульса — минимальная длительность импульсного сигнала, при которой отображаемая пиковая амплитуда не хуже чем на 60 дБ ниже пиковой амплитуды CW-сигнала той же мощности, при полосе 10 МГц и автоматической RBW
Динамический диапазон без паразитных составляющих в максимальной полосе	63 дБ
Частота FFT	120 000 FFT/с	При полосе 10 МГц
Плоскостность ПЧ (типовая)	± 0,2 дБ ≤ 26,5 ГГц, ± 0,3 дБ > 26,5 ГГц
Количество отображаемых точек	561
Мин. время сбора	20 мс	При полосе 10 МГц
Макс. время сбора	500 мс	При полосе 10 МГц
Трассы
Количество трасс	4: все четыре могут быть активны одновременно и находиться в разных состояниях
Детекторы	Обычный, положительный пик, отрицательный пик, выборка, усреднение (RMS)
Состояния	Очистка/запись, удержание максимума, удержание минимума, усреднение, просмотр, скрытая трасса

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
² При полосе анализа выше 1 МГц. Возможна работа до 5 кГц.

Маркеры
Количество маркеров	6
Тип	Обычный, дельта, пиковый
Marker →	Пик, следующий пик, центральная частота, опорный уровень
Запуск
Тип запуска	Свободный, внешний, видео, РЧ-пакет, периодический

Анализатор I/Q-сигналов (IQA), опция 351

Характеристики, приведённые в этом разделе, относятся к возможностям анализатора I/Q, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

	Модели	Диапазон частот анализа I/Q²
N996xA	N9960A	1 МГц – 32 ГГц

Измерения
Спектр (частотная область)	Спектр амплитуды
Форма сигнала (временная область)	Огибающая РЧ Форма сигнала I/Q (два одновременно отображаемых окна сверху и снизу: I в зависимости от времени и Q в зависимости от времени)

Отображение (многодоменное)

Задаётся пользователем

Пользователь может настроить и одновременно отображать до 4 измерений, включая многодоменные, в любой комбинации из следующих:
• Частотная область: спектр амплитуды
• Временная область: огибающая РЧ, Q в зависимости от I (полярный график), фаза в зависимости от времени, развёрнутая фаза в зависимости от времени, I в зависимости от времени, Q в зависимости от времени
• Гистограмма времени: отображение настроек захвата I/Q — время захвата I/Q, начало/окончание формы сигнала, время FFT спектра

Настройка измерения
Параметры захвата I/Q	Время захвата, частота дискретизации, период дискретизации, количество отсчётов захвата

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
² Характеристики действительны выше 1 МГц. Возможно использование до 5 кГц.

Частота
Диапазон частот
Полоса разрешения (измерение спектра)
Диапазон
Общий	200 мГц – 3 МГц	Последовательность 1; 1,5; 2; 3; 5; 7,5; 10; произвольная RBW задаётся с передней панели и по SCPI
Полоса 10 МГц	90 Гц – 3 МГц	Окно FFT flat top (по умолчанию)
Формы окон FFT	Flat Top (multiple), Uniform, Triangular, Hanning, Hamming, Gaussian (multiple), Blackman, Blackman-Harris (multiple), Kaiser Bessel (multiple), Others

Модель		N9960A Типовая 1
Максимальная полоса		10 МГц
Плоскостность ПЧ	Амплитуда	± 0,2 дБ ≤ 26,5 ГГц ± 0,3 дБ > 26,5 ГГц
	Отклонение фазы от линейности²	2,6° размах, 1,8° rms
	Групповая задержка (размах)²	11 нс
EVM (на центральной частоте 1 ГГц)	LTE-A FDD TM3.1 (10 МГц) WCDMA TM4 (5 МГц)	0,7% 0,85%
EVM (на центральной частоте 2,1 ГГц)	LTE-A FDD TM3.1 (10 МГц) WCDMA TM4 (5 МГц)	1,1% 1,2%

Динамический диапазон без паразитных составляющих (дБ) при 2,4 ГГц, 2/3 (TOI − DANL), RBW 1 Гц	Номинальная
N996xA	> 104

Сбор данных (стандартный тракт ПЧ 10 МГц)
Общий объём памяти захвата	32 МБ
Длина одного захвата I/Q	8 байт/отсчёт
Максимальная длина одного захвата I/Q	4 MSa
Частота дискретизации (пары I/Q)	1,25 × полоса, максимум 12,5 МГц
Длина (в единицах времени)	(Захваченные отсчёты − 1) / Частота дискретизации (пары I/Q)
Разрешение АЦП	14 бит

Максимальное время захвата I/Q
ПЧ 10 МГц	320 мс
ПЧ 1 МГц	3,2 с
ПЧ 100 кГц	32 с
ПЧ 10 кГц	320 с

Трассы
Количество окон и компоновка	1; 2 (сверху и снизу); 3 (одно сверху, два снизу); 4 (четыре окна)
Количество трасс	4, все четыре трассы могут быть активны одновременно во всех окнах
Состояния	Очистка/запись, удержание максимума, удержание минимума, усреднение, просмотр, скрытая трасса

¹ Эти значения получены по результатам измерений при комнатной температуре (23 °C).
² Не гарантируется ниже 50 МГц.

Маркеры
Количество маркеров	6 обычных + пар delta
Тип	Normal, delta, peak, marker table (до 6 маркеров)
Связка маркеров	Вкл./выкл. (связывает маркеры между трассами в разных окнах)
Marker →	Пик, следующий пик, центральная частота, опорный уровень
Запуск
Тип запуска	Свободный, внешний, видео, РЧ-пакет
Фронт запуска	Положительный фронт, отрицательный фронт
Задержка запуска	Диапазон: −150 мс – 500 мс Разрешение: 100 нс
Автозапуск	Принудительно запускает периодический сбор данных при отсутствии события запуска Диапазон: 0 (выкл.) – 30 с
Хранение данных
Типы данных	Trace, Trace+state, изображение (PNG)
Типы файлов данных захвата I/Q	CSV, text (TXT), SDF (совместим с ПО 89600 VSA), Matlab (MAT)
Форматы данных I/Q через SCPI	Необработанные двоичные данные с чередованием I/Q (REAL32 (ASCII по умолчанию))

Коэффициент шума NF (опция 356)

Характеристики, приведённые в этом разделе, относятся к возможностям измерения коэффициента шума, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

Для характеристик прибора прогрев не требуется.

	Модели	Диапазон частот анализа коэффициента шума
N996xA	N9960A	10 МГц – 32 ГГц

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Измерения
Коэффициент шума	Коэффициент шума (F, дБ)
Фактор шума	Коэффициент шума как отношение (F)
Усиление	Усиление (G, дБ)
Шумовая температура	Шумовая температура в Кельвинах (K)
Y-фактор	Y-фактор (Y, дБ)

Параметры настройки		Дополнительная информация
Источник шума		Загрузка значений ENR
Тип DUT	Усилитель, понижающий преобразователь, повышающий преобразователь, многоступенчатый преобразователь	Встроенный мастер GUI помогает настроить измерение DUT
Интегрирование	Режим	Auto — автоматическое интегрирование: оптимизирует усиление для предотвращения компрессии и время измерения для достижения заданного значения джиттера
	Фиксированный	Фиксированное интегрирование: время на точку, в течение которого выполняется усреднение измерения, фиксировано
	Цель по джиттеру	Задаёт целевую характеристику джиттера измерения
	Макс. время / точку	Позволяет пользователю выбирать компромисс между джиттером и временем измерения
	Предупреждение о джиттере	Вкл.: отображает окружности на данных трассы, если целевое значение джиттера превышено Выкл. (по умолчанию): отключает индикаторы-окружности на трассе
Компенсация потерь	До DUT, после DUT	Определяется пользователем; компенсирует измерение потерь (дБ) до и после DUT

Полоса измерения (номинальная)
Диапазон	5 МГц (по умолчанию), 2 МГц, 1 МГц, 300 кГц

Опорный генератор частоты
См. характеристики анализатора спектра

Калькулятор неопределённости коэффициента шума		Дополнительная информация
	Встроенный	На основе данных измерения
ИУ (DUT)	Режим Spot	Применяет единичные значения равномерно по частоте: Вход \|Γ\| и Выход \|Γ\| Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
ИУ (DUT)	Таблица	Применяет таблицу значений в зависимости от частоты: Вход \|Γ\| и Выход \|Γ\| Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
Предусилитель	Режим Spot	Применяет единичные значения равномерно по частоте: Вход \|Γ\| и Выход \|Γ\| Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
Предусилитель	Таблица	Применяет таблицу значений в зависимости от частоты: Вход \|Γ\| и Выход \|Γ\| Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle

Калькулятор неопределённости коэффициента шума			Дополнительная информация
		Встроенный	На основе данных измерения
Источник шума	Режим ENR	Точечный	Применяет единичные значения равномерно по частоте: ENR (дБ), неопределённость ENR (дБ), On \|Γ\|, Off \|Γ\|, доверительный интервал неопределённости ENR (SD) Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
		Таблица	Применяет таблицу значений в зависимости от частоты: ENR (дБ), неопределённость ENR (дБ), On \|Γ\|, Off \|Γ\|, доверительный интервал неопределённости ENR (SD) Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
		Smart¹ (Auto)	Только для интеллектуальных источников шума U183x USB (SNS). При подключении USB SNS FieldFox автоматически загружает данные ENR из SNS и применяет таблицу значений в зависимости от частоты: ENR (дБ), неопределённость ENR (дБ), On \|Γ\|, Off \|Γ\|, доверительный интервал неопределённости ENR (SD) Стиль задания Γ: Maximum, 95th percentile, 80th percentile, Median, Mean, Fixed Распределение Γ: Rayleigh, Fixed, Uniform in Circle
Составляющие неопределённости	Джиттер	Случайные независимые события (флуктуации) в полосе, возникающие во время измерения шума
	ENR	Коэффициент избыточного шума горячего источника шума, подключённого к DUT во время измерения
	Рассогласование	Ошибки, возникающие из-за отражений, обусловленных различием импедансов между компонентами
	Пользовательская калибровка	Ошибки, обусловленные выполненной опциональной пользовательской калибровкой с заданным источником шума (источником ENR), подключённым ко входу LNA, и установленными пользователем потерями до/после измеряемого устройства и порта 2 FieldFox
Охват неопределённости	Задаётся пользователем; охват неопределённости может быть установлен как 1σ (80%), 2σ (95% — по умолчанию), 3σ (99,5%)
Полосы неопределённости	Отображает вертикальные полосы, представляющие рассчитанную неопределённость измерения, наложенную на данные трассы
Компенсация потерь	До DUT	Задаётся пользователем, одно значение, компенсирует измерение вносимых потерь (дБ) до DUT
Компенсация потерь	После DUT	Задаётся пользователем, одно значение, компенсирует измерение потерь (дБ) после DUT
Согласование прибора	Значения VSWR предварительно загружены и автоматически применяются для предусилителей прибора и U7227A/C/F или U7228A/C/F
Варианты калибровки
Калибровка приёмника	Использует источник шума для калибровки полосы усиления приёмника FieldFox
Пользовательская калибровка с внешним предусилителем U7227A/C/F или U7228A/C/F	Дополнительная калибровка выполняет измерение hot/cold с внешним предусилителем; применяет калибровку приёмника и пользовательские калибровки

¹ Требуется версия микропрограммы FieldFox A.12.53 или более поздняя.

Коэффициент шума¹
Модель	Частота	Внутренний предусилитель ВКЛ. (дБ)	Внутренний предусилитель ВКЛ. + U7227/8A (дБ)	Внутренний предусилитель ВКЛ. + U7227/8C/F (дБ)
Модель	Частота	Внутренний предусилитель ВКЛ.	Внутренний предусилитель ВКЛ. + U7227/8C	Внутренний предусилитель ВКЛ. + U7227/8F
N996xA	10–100 МГц	18,5	—	—
	> 100 МГц – 2,1 ГГц	18,5	7,6	—
	> 2,1–2,8 ГГц	21,5	8,5	11,1
	> 2,8–4 ГГц	20,5	8,0	9,3
	> 4–4,5 ГГц	20,5	7,3	9,2
	> 4,5–6 ГГц	22,5	8,1	9,7
	> 6–7 ГГц	22,5	7,4	9,6
	> 7–13 ГГц	26,5	9,9	11,2
	> 13–18 ГГц	29,5	11,0	12,1
	> 18–22 ГГц	29,5	10,2	11,5
	> 22–26,5 ГГц	31,5	10,9	12,1
	> 26,5–32 ГГц	31,5	—	11,5

¹ Коэффициент шума (NF) = DANL − (−173,98 − 2,51) дБ.

Номинальный расчёт основан на характеристике отображаемого среднего уровня шума (DANL) (дБм), указанной как уровень входного сигнала, аттенюатор RMS 0 дБ, логарифмическое усреднение, входной аттенюатор 0 дБ, опорный уровень −20 дБм, нормировано к RBW 1 Гц.

Коэффициент шума (NF) = D − (K − L), где D — характеристика DANL (отображаемого среднего уровня шума), K = kTB (−173,98 дБм в полосе 1 Гц при 290 K), а L = 2,51 дБ (влияние логарифмического усреднения при измерениях DANL).

Внешний предусилитель
Характеристика	U7227/8A	U7227/8C	U7227/8F
Частота	10 МГц – 4 ГГц	100 МГц – 26,5 ГГц	2 ГГц – 50 ГГц
Коэффициент шума (дБ)	10–100 МГц: 100 МГц – 4 ГГц:	100 МГц – 4 ГГц: 4–6 ГГц: 6–18 ГГц: 18–26,5 ГГц:	2–4 ГГц: 4–40 ГГц: 40–44 ГГц: 44–50 ГГц:
Усиление (дБ)	10–100 МГц: > 16 100 МГц – 4 ГГц: > 0,5F¹ + 17	100 МГц – 26,5 ГГц: > 16,1 + 0,26F	2–50 ГГц: > 16,5 + 0,23F
РЧ-разъём	3,5 мм (m)	3,5 мм (m)	2,4 мм (m)

Источник шума
Модель	Диапазон частот	ENR
Семейство источников шума Keysight 346
346A	10 МГц – 18 ГГц	5–7 дБ
346B	10 МГц – 18 ГГц	14–16 дБ
346C	10 МГц – 26,5 ГГц	12–17 дБ
346CK40	1 ГГц – 40 ГГц	3–14 дБ
346CK01	1 ГГц – 50 ГГц	7–20 дБ
Семейство интеллектуальных USB-источников шума Keysight (SNS)²
U1832A	10 МГц – 18 ГГц	4,5–6,5 дБ
U1832B	10 МГц – 26,5 ГГц	4–7 дБ
U1833A	10 МГц – 18 ГГц	14–16 дБ
U1833B	10 МГц – 26,5 ГГц	12–17 дБ
U1832C	500 МГц – 50 ГГц	3,5–8,5 дБ
U1833C	500 МГц – 50 ГГц	10–21 дБ
U1833D	500 МГц – 60 ГГц	6–21 дБ

Настройка источника шума		Дополнительная информация
Режим ENR	Точечный	Одно значение ENR (не зависит от частоты), по умолчанию 15 дБ
	Таблица	Применяет таблицу значений ENR в зависимости от частоты Создание, сохранение, вызов и редактирование таблиц ENR Тип файла: ENR
	Smart² (Auto)	Только для USB SNS U183x. При подключении USB SNS FieldFox обновляет значение T cold в начале каждой развертки и автоматически загружает файл ENR из USB SNS
T холодная	Auto (по умолчанию) или Manual	Шумовая температура холодного эталонного источника шума, подключённого к DUT во время измерения
Тип разъёма	SMB (m)	Для 346 источников шума требуется кабель DC bias N9910X-713 BNC–SMB
Тип разъёма	USB 3.0 (Type C)	Только для USB SNS U183x
Уровень управляющего напряжения	28 ± 1 В — только для источников шума 346; для USB SNS U183x не требуется
Рабочая температура	0…55 °C

¹ F обозначает частоту в ГГц.
² Требуется версия микропрограммы FieldFox A.12.53 или более поздняя.

Развертка
Количество точек	11 (по умолчанию), 21, 51, 101, 201, 401, 601, 801, 1001
Режим развертки	Непрерывный или одиночный
Доступные профили DUT (встроенный мастер GUI помогает настроить измерение DUT)
Усилитель	Включает любое устройство без преобразования частоты
Понижающий преобразователь	Частотный контекст может быть установлен в RF или IF; боковая полоса может быть задана как LSB, USB, DSB
Повышающий преобразователь	Частотный контекст может быть установлен в RF или IF; боковая полоса может быть задана как LSB, USB, DSB
Многоступенчатый преобразователь	Частотный контекст может быть установлен в RF или IF
Форматы отображения
Количество трасс	Доступны две трассы
Форматы отображения	Одна трасса
	Две трассы, наложенные друг на друга (обе трассы на одной сетке)
	Две трассы раздельно (каждая трасса на отдельной верхней и нижней сетке)
Отображаемые данные	Данные, память, данные и память
Память трасс	Одна трасса памяти на каждую трассу данных, всего 2 трассы памяти
Линии пределов	Верхняя и нижняя для каждой трассы
Маркеры
Количество маркеров	6
Тип	Обычный, дельта, таблица маркеров
Таблица маркеров	Отображение 6 маркеров
Маркер →	Пик, следующий пик, пик слева, пик справа, центральная частота, опорный уровень, минимум, целевое значение
Хранение данных
Типы данных	Трасса, трасса + состояние, изображение (PNG), данные CSV

Характеристики, приведённые в следующих разделах, относятся к возможностям выхода ПЧ анализатора спектра, предусилителя, анализатора помех и спектрограммы, сканера каналов и программного обеспечения 89600 VSA, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

Выход ПЧ анализатора спектра

	Описание
Центральная частота	33,75 МГц
Полоса ПЧ	5 МГц (по умолчанию), 25 МГц
Разъём	SMB, вилка
Потери преобразования (вход RF → выход SA, входная мощность −10 дБм, ослабление 0 дБ, предусилитель выключен)
N996xA	Номинально 0–27 дБ Потери возрастают приблизительно линейно с увеличением частоты.

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Предусилитель (опция 235)

	Номинальная характеристика
Диапазон частот	Полный диапазон (100 кГц – максимальная частота прибора)
Коэффициент усиления	N996xA	+20 дБ, 100 кГц – 7,5 ГГц +15 дБ, > 7,5–32 ГГц

Анализатор помех и спектрограмма (опция 236)

	Описание
Отображение спектрограммы	Наложение, полный экран, сверху или снизу с активной трассой
Угол водопада	Умеренный, крутой, плавный, широкий угол
Маркеры	Время, delta time
Воспроизведение и запись трасс	• Запись всех измерений анализатора спектра • Воспроизведение записанных данных с помощью FieldFox • Маска запуска по частоте позволяет выполнять запись при срабатывании запуска • Сохранение данных во внутреннюю память или на USB-/SD-карту

Сканер каналов (опция 312)

	Описание
Режим сканирования	Диапазон или пользовательский список
Тип отображения	Вертикальная столбчатая диаграмма, горизонтальная столбчатая диаграмма, мощность канала, ленточная диаграмма, наложение графиков, сканирование и прослушивание
Режим регистрации данных	Время с геометками
Воспроизведение и запись трасс	• Запись измерения мощности канала • Воспроизведение записанных данных с помощью FieldFox • Сохранение данных во внутреннюю память или на USB-/SD-карту в формате .csv или .kml • Данные в формате .kml можно экспортировать в Google Earth

Программное обеспечение 89600 VSA

Модель		N9960A Типовая 1
Максимальная полоса анализа²		10 МГц
Плоскостность ПЧ	Амплитуда	± 0,2 дБ ≤ 26,5 ГГц ± 0,3 дБ > 26,5 ГГц
	Отклонение фазы от линейности³	2,6° размах, 1,8° rms
	Плоскостность групповой задержки (размах)³	11 нс
EVM (при центральной частоте 1 ГГц)	LTE-A FDD TM3.1 (10 МГц) WCDMA TM4 (5 МГц)	0,7% 0,85%
EVM (при центральной частоте 2,1 ГГц)	LTE-A FDD TM3.1 (10 МГц) WCDMA TM4 (5 МГц)	1% 1,2%

¹ Эти значения получены по результатам измерений при комнатной температуре (23 °C).
² Полоса анализа — мгновенная полоса, доступная около центральной частоты, в пределах которой входной сигнал может быть оцифрован для дальнейшего анализа или обработки во временной, частотной или модуляционной области.
³ Не гарантируется ниже 50 МГц.

Измерения OTA LTE FDD/TDD (опции 370/371)

Характеристики, приведённые в этом разделе, относятся к возможностям OTA-анализатора, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

	Модели	Диапазон частот OTA-анализа²
N996xA	N9960A	1 МГц – 32 ГГц

Измерения³
LTE FDD/TDD, измерения по радиоинтерфейсу (OTA)
Результаты сканирования сот	Центральная частота PCI (идентификатор физической соты) (C/S/G) RSRP (Reference Signal Received Power), дБм RSRQ (Reference Signal Received Quality), дБ RSSI (Reference Signal Strength Indicator), дБм PSS (Primary Synchronization Signal), дБм SSS (Secondary Synchronization Signal), дБм SINR (Signal to Interference & Noise Ratio), дБ Freq Err (Frequency Error), Гц
Форматы данных	Пользовательский Пользователь может настроить и одновременно отображать 1, 2, 3 или 4 измерения ключевых показателей эффективности (KPI) для любой компонентной несущей (CC0–CC4), до 5 несущих, в любой комбинации из следующих форматов:
	Таблица Числовые результаты сканирования сот для до 6 идентификаторов сот, включая Cell ID (C/S/G), RSRP, RSRQ, RSSI, PSS, SSS, SINR, Freq Err
	Столбчатая диаграмма Вертикальная столбчатая диаграмма выбираемого результата сканирования сот для до 6 сот с регулируемой цветовой шкалой амплитуды
	Спектр / ленточная диаграмма Амплитудный спектр в частотной области (фиксированная полоса); график выбираемых результатов сканирования сот во времени
Полоса сигнала	До 10 МГц

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
² Характеристики действительны выше 1 МГц. Возможно использование до 5 кГц.
³ Для сигналов центральной частоты выше 1 ГГц настоятельно рекомендуется использовать встроенный GPS-приёмник (опция 307) или синхронизацию с источником частоты 10 МГц. При синхронизации с GPS в поле принимается более высокая точность (до ±0,01 ppm, нормированно).

Параметры настройки
Компонентная несущая	CC0–CC4
Таблица каналов	Задаёт частоту на основе диапазона и канала
Список избранного	Сохранение до 6 избранных сотовых диапазонов/каналов
Конфигурация окон	Одновременно может отображаться любая комбинация из 1, 2, 3 или 4 окон: 1; 2 (сверху и снизу); 3 (одно сверху, два снизу); 4 (четыре окна)
Запуск
Тип запуска	Свободный, внешний
Фронт запуска	Положительный фронт, отрицательный фронт
Задержка запуска	Диапазон: −150 мс – 500 мс
Автозапуск	Принудительно запускает периодический сбор данных при отсутствии события запуска Диапазон: 0 (выкл.) – 30 с
Запись / воспроизведение
Регистрация данных	Запись, вызов и воспроизведение для всех компонентных несущих
Параметры записи	Интервал измерения, тип интервала (время или расстояние), интервал времени, интервал расстояния
Поддерживаемые типы файлов	CSV, KML
Сохранение данных	Сохранение/вызов записанных журналов данных во внутреннюю память или на внешнюю USB-/SD-карту

Измерения OTA 5GTF (опция 377)

СВЧ-анализаторы спектра FieldFox:

N9960A

	Модели	Диапазон частот OTA-анализа²
N996xA	N9960A	1 МГц – 32 ГГц

Измерения¹
5GTF, измерения по радиоинтерфейсу (OTA)
Результаты сканирования сот	Центральная частота PCI (идентификатор физической соты) Power (Channel Power), дБм PSS (Primary Synchronization Signal), дБм SSS (Secondary Synchronization Signal), дБм Корреляция синхронизации (Sync Corr), %
Форматы данных	Пользовательский Пользователь может настроить и одновременно отображать 1, 2, 3 или 4 измерения ключевых показателей эффективности (KPI) для любой компонентной несущей (CC0–CC7), до 8 несущих, в любой комбинации из следующих форматов:
	Таблица Числовые результаты сканирования сот для до 6 идентификаторов сот, включая Cell ID, Channel Power, PSS, SSS, Sync Corr
	Столбчатая диаграмма Вертикальная столбчатая диаграмма выбираемого результата сканирования сот для до 8 сот с регулируемой цветовой шкалой амплитуды
	Спектр Амплитудный спектр в частотной области (фиксированная полоса)
	Ленточная диаграмма График выбираемых результатов сканирования сот во времени
Полоса сигнала	До 10 МГц
Параметры настройки
Компонентная несущая	CC0–CC7
Таблица каналов	Задаёт частоту на основе диапазона и канала
Конфигурация окон	Одновременно может отображаться любая комбинация из 1, 2, 3 или 4 окон: 1; 2 (сверху и снизу); 3 (одно сверху, два снизу); 4 (четыре окна)
Запуск
Тип запуска	Свободный, внешний
Фронт запуска	Положительный фронт, отрицательный фронт
Задержка запуска	Диапазон: −150 мс – 500 мс
Автозапуск	Принудительно запускает периодический сбор данных при отсутствии события запуска Диапазон: 0 (выкл.) – 30 с
Запись / воспроизведение
Регистрация данных	Запись, вызов и воспроизведение для всех компонентных несущих
Параметры записи	Интервал измерения, тип интервала (время или расстояние), интервал времени, интервал расстояния
Поддерживаемые типы файлов	CSV, KML
Сохранение данных	Сохранение/вызов записанных журналов данных во внутреннюю память или на внешний USB-накопитель или SD-карту

¹ Для сигналов центральной частоты выше 1 ГГц настоятельно рекомендуется использовать встроенный GPS-приёмник (опция 307) или синхронизацию с источником частоты 10 МГц. При синхронизации с GPS в поле принимается более высокая точность (до ±0,01 ppm, нормированно).

Измерения электромагнитного поля EMF (опция 358)

	Описание
Поддерживаемая антенна	AGOS Advanced Technologies, трёхосевая изотропная антенна Модель: SDIA-6000 Диапазон частот: 30 МГц – 6 ГГц
Поддерживаемый режим работы	Анализатор спектра (только измерение мощности канала)
Оси антенны	Усреднение по всем осям (изотропное), X, Y, Z
Единицы	Режим анализатора спектра: дБмкВ/м, дБм/м², В/м, Вт/см², Вт/м², дБмкА/м, дБГ, дБТ Режим Over-the-Air (OTA) 5G NR: В/м, дБмкВ/м
Время измерения	Время развертки на одну точку сбора данных можно задавать от 1 до 5000
Регистрация данных	Запись, вызов и воспроизведение данных
Поддерживаемые типы файлов	Режим анализатора спектра: CSV Режим Over-the-Air (OTA) 5G NR: CSV, KML
Сохранение данных	Сохранение/вызов записанных журналов данных во внутреннюю память или на внешний USB-накопитель либо SD-карту

Аналоговая демодуляция AM/FM, Tune and Listen (опция 355)

Характеристики, приведённые в этом разделе, относятся к возможностям аналоговой демодуляции AM/FM, настройки и прослушивания, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

	Описание
Тип отображения	Просмотр РЧ-спектра, демодулированная форма сигнала, включая трассы пиков «+» и «−»
Тип аудиодемодуляции	AM, FM narrow, FM wide, прослушивание тонов через встроенный динамик FieldFox или наушники
Полоса аудио	16 кГц
Тип измерения	Мощность РЧ-несущей (дБм), частота РЧ-несущей (Гц), коэффициент модуляции (Гц), SINAD (дБ), THD (%)

Полоса ПЧ приёмника	Номинальная характеристика
AM	35 кГц
Узкополосная FM	12 кГц
Широкополосная FM	150 кГц
Диапазон времени прослушивания	0–100 секунд

Метрики AM и FM	Номинальная характеристика
SINAD	2,5–65 дБ
THD	0–75%

Измерения AM	Номинальная характеристика
Максимальная частота модуляции	5 кГц, время развертки демодуляции: 50 мкс – 50 мс
Глубина	(пик-пик)/2 (%), ± пиковая глубина (%)
Погрешность измерения глубины	± 2%
Диапазон глубины	Модуляция: 0,1–99%

Измерения FM	Номинальная характеристика
Максимальная частота модуляции	5 кГц, время развертки демодуляции: 50 мкс – 50 мс
Отклонение частоты	(Гц), ± пиковое отклонение (Гц)
Максимальное отклонение	5 МГц

Радиостандарты

При применении радиостандарта вместо ручного ввода частоты можно использовать предварительно определённые диапазоны частот, номера каналов или выбор восходящей/нисходящей линии связи. Предварительно заданные радиостандарты FieldFox включают такие диапазоны, как W-CDMA, LTE и GSM. Кроме того, пользователь может создавать собственные стандарты и импортировать их в анализаторы FieldFox.

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Временное стробирование анализатора спектра (опция 238)

Характеристики, приведённые в этом разделе, относятся к возможностям временного стробирования анализатора спектра, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

С помощью временного стробирования можно измерять спектр периодического сигнала в заданном временном интервале. Импульсные РЧ-сигналы являются примером периодического сигнала, который можно измерять с временным стробированием. Например, можно измерять импульс во время включения, но не во время переходного процесса или периода выключения. Также можно исключать мешающие сигналы, например периодический переходный процесс. Временное стробирование позволяет видеть спектральные компоненты, которые иначе были бы скрыты. Метод временного стробирования FieldFox — Gated FFT.

	Описание
Метод стробирования	БПФ со стробированием
Диапазон полосы	Любая полоса
Диапазон RBW	1 Гц – 300 кГц (определяется шириной строба)
Диапазон задержки строба	−150 мс – 10 с
Диапазон ширины (длительности) строба	6 мкс – 1,8 с
Источники строба	Внешний, РЧ-пакет, видео

Измерения отражения (обратные потери RL, КСВН VSWR) (опция 320, только для моделей SA)

Характеристики, приведённые в этом разделе, относятся к возможностям измерения отражения, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

	Модели	Измерения отражения	Диапазон частот приёмника¹
N996xA	N9960A	300 кГц – 32 ГГц	300 кГц – 32 ГГц

Измерения
Обратные потери, нормализация VSWR с использованием данных/памяти

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
²

Анализ передачи с расширенным диапазоном ERTA (опция 209)

Характеристики ERTA относятся к следующим моделям FieldFox. РЧ- и СВЧ-анализаторы должны быть оснащены опцией анализатора спектра.

СВЧ-анализаторы спектра FieldFox:

N9960A

Для работы ERTA требуются два прибора FieldFox, каждый из которых должен быть настроен с определёнными опциями, а также соответствующие аксессуары. Сведения об опциях см. в руководстве по конфигурации FieldFox. Для многих возможностей, перечисленных в этом техническом описании, требуются соответствующие опции.

Описание системы

ERTA используется для измерения скалярного коэффициента передачи — усиления или потерь — РЧ-системы. Режим особенно полезен при измерении длинных кабелей с большими потерями, когда их концы невозможно удобно свести в одной точке, например для кабелей, стационарно проложенных на судах или воздушных судах. ERTA также позволяет измерять вносимые потери волноводных систем и, при использовании смещения частоты, характеризовать устройства с преобразованием частоты, такие как смесители и преобразователи.

Измерения ERTA выполняются двумя приборами FieldFox — по одному с каждого конца тестируемого устройства (DUT). Один FieldFox является источником и опорным приёмником (R), второй — измерительным приёмником (B). Два прибора FieldFox синхронизируются с помощью аппаратного запуска. Благодаря технологии FieldFox InstAlign режим ERTA можно использовать для выполнения точных измерений усиления или потерь.

Схема измерения ERTA с двумя анализаторами FieldFox

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Характеристики частоты

Диапазон частот ERTA ограничивается диапазоном частот каждого отдельного анализатора.

	Модели	Измерения отражения	Диапазон частот приёмника¹
N996xA	N9960A	300 кГц – 32 ГГц	300 кГц – 32 ГГц

Опорный генератор частоты
См. характеристики точности частоты.
Выходная мощность источника
См. типовые данные выходной мощности тестового порта.
Параметры настройки частоты
Частота приёмника	Центр/полоса или начало/окончание (стандартные настройки анализатора спектра) Развёртка приёмника может быть в прямом направлении (по умолчанию — направление вперёд), но может быть установлена в обратном направлении
Частота источника [Remote]	[Tracking] — источник FieldFox по умолчанию отслеживает приёмник. Частоты идентичны. [CW] — источник FieldFox может быть установлен на частоту CW независимо от частоты приёмника FieldFox. Источник FieldFox работает на одной частоте CW; приёмник FieldFox выполняет развертку. [Coupled CW] — частота CW источника FieldFox автоматически связана с настройкой [Center Frequency] приёмника FieldFox.
Возможность смещения частоты
Эта функция позволяет смещать частоту источника FieldFox относительно частоты приёмника FieldFox. Частота смещения может быть отрицательной, нулевой или положительной. Возможность смещения частоты полезна при исследовании скалярной характеристики передачи таких устройств, как смесители и преобразователи.
Параметры настройки смещения частоты
Частота приёмника	Центр/полоса или начало/окончание (стандартные настройки анализатора спектра) Развёртка приёмника может выполняться в обратном направлении (по умолчанию — прямое направление, но его можно изменить на обратное)
Смещение частоты слежения	Вкл./выкл. Значения смещения: 0, > 0,
Направление развертки приёмника	Reverse: Off Настройка по умолчанию Источник и приёмник выполняют развертку в прямом направлении. Частота остановки приёмника > частоты начала приёмника Частота источника = частота смещения + частота приёмника Reverse: On Источник и приёмник выполняют развертку в противоположных направлениях. Частота источника = частота смещения − частота приёмника Частота смещения > частоты приёмника

¹ Приёмник (анализатор спектра) может работать до 5 кГц, однако нормирован только до 100 кГц или 300 кГц.
² Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.

Динамический диапазон и максимальное ослабление

Динамический диапазон — это разность между максимальной выходной мощностью, доступной от источника FieldFox, и уровнем шумового пола второго FieldFox при условии, что АЦП FieldFox не переходит в перегрузку. Динамический диапазон также учитывает потери делителя мощности. Он применим при тестировании таких устройств, как фильтры, когда в полосе пропускания потери малы, а в полосе заграждения присутствуют значительные потери и на одном дисплее необходимо отобразить как полосу пропускания, так и полосу заграждения (одна и та же развертка).

Максимальное ослабление — это разность между максимальной выходной мощностью, доступной от источника FieldFox, и шумовым полом другого FieldFox. Оно также учитывает потери делителя мощности. Максимальное ослабление применимо при тестировании таких устройств, как кабели, которые имеют относительно равномерные потери во всём диапазоне частот развертки.

Приведённые значения основаны на рекомендуемой минимальной RBW 3 кГц, когда опорные генераторы частоты синхронизированы по GPS, и 300 кГц, когда опорные генераторы частоты не синхронизированы. Синхронизация опорных генераторов по GPS позволяет повысить точность частоты FieldFox и использовать более узкую RBW, что, в свою очередь, снижает DANL и расширяет диапазон измерений. Если сигналы GPS недоступны постоянно, после фиксации GPS можно использовать режим удержания GPS.

Динамический диапазон (дБ)		Типовая характеристика
N996xA	Предусилитель выкл. Опорные генераторы синхронизированы по GPS, RBW 3 кГц	Предусилитель вкл. Опорные генераторы синхронизированы по GPS, RBW 3 кГц	Предусилитель выкл. Опорные генераторы не синхронизированы, RBW 300 кГц	Предусилитель вкл. Опорные генераторы не синхронизированы, RBW 300 кГц
> 2–5 МГц	83	87	62	58
> 5 МГц – 11 ГГц	93	97	69	68
> 11–19 ГГц	95	96	71	70
> 19–22 ГГц	93	94	69	68
> 22–32 ГГц	88	90	63	65

Максимальное ослабление (дБ)		Типовая характеристика
N996xA	Предусилитель выкл. Опорные генераторы синхронизированы по GPS, RBW 3 кГц	Предусилитель вкл. Опорные генераторы синхронизированы по GPS, RBW 3 кГц	Предусилитель выкл. Опорные генераторы не синхронизированы, RBW 300 кГц	Предусилитель вкл. Опорные генераторы не синхронизированы, RBW 300 кГц
> 2 МГц – 13 ГГц	100	113	74	88
> 13–18 ГГц	101	110	76	85
> 18–22 ГГц	99	108	74	83
> 22–32 ГГц	95	105	70	80

¹ На частоте 2 МГц динамический диапазон уменьшается на 3–9 дБ.

Неопределённости измерений абсолютной мощности и усиления

Проверено при уровне входного сигнала −10 дБм, пиковом детекторе, ослаблении 10 дБ, выключенном предусилителе, автоматической взаимосвязи всех настроек; прогрев не требуется. Учтены неопределённости частотной характеристики. Предполагается система ERTA с использованием делителя мощности Keysight 11667A, 11667B или 11667C.

Неопределённость измерения входной мощности (R), RBW 30 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
100 кГц – 18 ГГц	± 1,10	± 1,30	± 0,40	± 0,50
> 18–26,5 ГГц	± 1,40	± 1,50	± 0,50	± 0,60

Неопределённость измерения выходной мощности (B), опорные генераторы синхронизированы по GPS, RBW ≥ 3 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
100 кГц – 18 ГГц	± 1,00	± 1,20	± 0,40	± 0,50
> 18–26,5 ГГц	± 1,20	± 1,40	± 0,50	± 0,60

Неопределённость измерения выходной мощности (B), опорные генераторы не синхронизированы, RBW ≥ 300 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
100 кГц – 18 ГГц	± 1,00	± 1,30	± 0,40	± 0,50
> 18–26,5 ГГц	± 1,40	± 1,60	± 0,50	± 0,60

Неопределённость измерения усиления/потерь (B/R), опорные генераторы синхронизированы по GPS, RBW ≥ 3 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
100 кГц – 18 ГГц	± 1,30	± 1,70	± 0,60	± 0,70
> 18–26,5 ГГц	± 1,70	± 2,10	± 0,70	± 0,90

Неопределённость измерения усиления/потерь (B/R), опорные генераторы не синхронизированы, RBW ≥ 300 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
100 кГц – 18 ГГц	± 1,40	± 1,70	± 0,70	± 0,70
> 18–26,5 ГГц	± 2,00	± 2,10	± 0,90	± 1,00

N995xA и N996xA

Неопределённость измерения входной мощности (R), RBW 30 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
2 МГц – 18 ГГц	± 1,10	± 1,30	± 0,50	± 0,60
> 18–32 ГГц	± 1,20	± 1,50	± 0,50	± 0,70

Неопределённость измерения выходной мощности (B), опорные генераторы синхронизированы по GPS, RBW ≥ 3 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
2 МГц – 18 ГГц	± 0,40	± 1,00	± 0,40	± 0,50
> 18–32 ГГц	± 0,45	± 1,30	± 0,40	± 0,60

Неопределённость измерения выходной мощности (B), опорные генераторы не синхронизированы, RBW ≥ 300 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
2 МГц – 18 ГГц	± 1,00	± 1,10	± 0,40	± 0,50
> 18–32 ГГц	± 1,20	± 1,50	± 0,50	± 0,60

Неопределённость измерения усиления/потерь (B/R), опорные генераторы синхронизированы по GPS, RBW ≥ 3 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
2 МГц – 18 ГГц	± 1,40	± 1,70	± 0,60	± 0,70
> 18–32 ГГц	± 1,50	± 2,00	± 0,70	± 0,90

Неопределённость измерения усиления/потерь (B/R), опорные генераторы не синхронизированы, RBW ≥ 300 кГц (дБ)
	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
2 МГц – 18 ГГц	± 1,40	± 1,70	± 0,70	± 0,70
> 18–32 ГГц	± 1,80	± 2,10	± 0,80	± 1,00

Коррекция кабеля

Потери входного и выходного соединительных кабелей можно учесть с помощью мастера коррекции кабеля ERTA.

Характеристики, приведённые в разделах «Встроенный измеритель мощности», «Поддержка внешнего USB-датчика мощности», «Импульсные измерения», «Измерения USB-датчиком мощности в зависимости от частоты», «Встроенный GPS-приёмник», «Регулируемый источник напряжения смещения постоянного тока (DC Bias)» и «Дистанционное управление», относятся к функциям, доступным в следующих моделях:

СВЧ-анализаторы спектра FieldFox:

N9960A

Встроенный измеритель мощности (опция 310)

Используя встроенный измеритель мощности, FieldFox позволяет выполнять очень точные измерения мощности канала. Полосу канала можно установить широкой, чтобы имитировать измерения средней мощности ваттметром. Эта измерительная функция обеспечивает возможность выполнения удобных пользовательских измерений мощности канала.

	Описание
Параметры настройки	Центральная частота, включая выбор радиостандарта и канала, полоса или ширина канала
Функции	Относительные/абсолютные измерения, смещения, единицы дБм или Вт, либо дБ или %, минимальные и максимальные пределы

	Модели	Диапазон частот
N996xA	N9960A	9 кГц – 32 ГГц	Доступно до 5 кГц

Погрешность измерения амплитуды (дБ)
N996xA	Нормированная (23 ± 5 °C)	Нормированная (−10…+55 °C)	Типовая (23 ± 5 °C)	Типовая (−10…+55 °C)
9–100 кГц	± 1,60	± 2,50	± 0,60	± 1,30
> 100 кГц – 2 МГц	± 1,30	± 1,90	± 0,60	± 0,80
> 2–15 МГц	± 1,00	± 1,20	± 0,30	± 0,50
> 15 МГц – 32 ГГц	± 0,90	± 1,00²	± 0,30	± 0,50

¹ Сняты с производства и заменены соответствующими моделями FieldFox серии Keysight N99xxC.
² Увеличить на 0,3 дБ в диапазоне 18–32 ГГц.

Поддержка внешнего USB-датчика мощности (опция 302)

Опция внешнего USB-датчика мощности поддерживает различные USB-датчики мощности Keysight. Актуальный перечень поддерживаемых датчиков мощности см. в материалах поддержки FieldFox.

	Описание
Параметры настройки	Частота
Функции	Относительные/абсолютные измерения, смещения, единицы дБм или Вт, либо дБ или %, минимальные и максимальные пределы
Внутренний источник	В режиме USB-датчика мощности можно включить внутренний источник FieldFox. Доступно управление частотой CW и номинальным уровнем мощности.

Импульсные измерения (опция 330)

Опция импульсных измерений FieldFox может использоваться для характеристики РЧ-импульсов, например применяемых в радиолокационных системах и системах радиоэлектронной борьбы. Измерения выполняются с использованием USB-датчиков пиковой мощности Keysight.

Такие характеристики, как диапазон частот, динамический диапазон и минимальная длительность импульса, зависят от используемого датчика пиковой мощности. Поддерживаемые датчики пиковой мощности определяются перечнем совместимых датчиков FieldFox.

	Описание
Параметры настройки	Частота, время (центр), время/деление, стробирование, запуск, полоса видео, усреднение
Функции	Средняя мощность, пиковая мощность и отношение пиковой мощности к средней
	Аналоговый индикатор и цифровой дисплей, дБм и Вт
	Относительные/абсолютные измерения, смещение, дБ или %, минимальные и максимальные пределы
	График трассы для профилирования импульса со стробированием Время нарастания, время спада, ширина импульса, период импульса, частота повторения импульсов

Измерения USB-датчиком мощности в зависимости от частоты (опция 208)

Эта функция позволяет задавать частоту источника FieldFox независимо от частоты датчика мощности (приёмника). При использовании измерения мощности со смещением частоты (FOPS) частоты источника и приёмника изменяются разверткой и отслеживают друг друга. Частота смещения может быть отрицательной, нулевой или положительной.

FOPS можно использовать для измерения скалярной передаточной характеристики таких устройств, как смесители и преобразователи. Возможность смещения частоты необходима для измерения потерь/усиления преобразования устройств с преобразованием частоты, поскольку по определению входная и выходная частоты DUT различаются. Источник FieldFox подаёт тестовый сигнал на тестируемое устройство (DUT), а датчик мощности используется в качестве измерительного приёмника.

Поскольку датчики мощности являются широкополосными и не обладают частотной селективностью, на вход датчика должен поступать только измеряемый сигнал; все остальные спектральные составляющие необходимо соответствующим образом отфильтровать.

Параметры настройки
Частота источника	Центр/полоса или начало/окончание
Частота приёмника	Диапазон определяется диапазоном датчика мощности
Смещение частоты	Положительное или отрицательное смещение
Шаг частоты источника	Минимум 30 кГц
Количество точек	От 2 до 1601
Комбинация количества точек и шага частоты	Ограничивается полосой развертки
Время выдержки/точку	0–1,0 с

Полоса частоты источника должна быть равна полосе частоты приёмника.

Направление развертки приёмника: вперёд (настройка по умолчанию) или назад.

Для некоторых DUT выходная частота может изменяться в обратном направлении по сравнению с частотой источника. Основные соотношения между частотами источника, приёмника и смещения приведены в таблице ниже. Анализатор FieldFox включает калькулятор смещения, который обеспечивает быстрые измерения.

Направление развертки источника	Направление развертки Rx	Расчёт частоты
Вперёд f2src > f1src	Вперёд f2rx > f1rx	Частота приёмника = частота источника + смещение
Вперёд f2src > f1src	Назад f2rx > f1rx	Частота приёмника = смещение − частота источника Смещение − частота источника > частоты приёмника

	Описание
Измерения	Мощность источника, усиление/потери и мощность приёмника (Rx)
Усиление	Мощность Rx / мощность источника (память). Мощность источника (память) измеряется во время настройки
Выходная мощность	См. типовые данные выходной мощности тестового порта на странице 5.
Динамический диапазон	Динамический диапазон при FOPS зависит от выходной мощности FieldFox и динамического диапазона датчика мощности. Поддерживаемые USB-датчики мощности: см. актуальный перечень совместимых датчиков FieldFox.

На следующем графике показано измерение фильтра с использованием двух различных датчиков мощности — U2002A (от −60 до +20 дБм) и U2021XA (от −45 до +20 дБм). Хотя фильтр не является часто измеряемым устройством при использовании FOPS, это полезный пример для демонстрации динамического диапазона.

Для обоих измерений мощность источника FieldFox была установлена на −1 дБм — максимальный доступный уровень в выбранном диапазоне частот 7,25–13,25 ГГц. В данном случае внешний усилитель не использовался, однако его можно добавить для увеличения мощности источника и, следовательно, динамического диапазона.

Пример типового динамического диапазона FOPS

Встроенный GPS-приёмник (опция 307)

	Описание
GPS-приёмник	Встроенный GPS-приёмник может использоваться в качестве опорного генератора частоты.¹
Режимы	Выкл., внутренний, внешний
Синхронизация часов	Вкл., выкл.
Функциональность	Геолокация: широта, долгота, высота; время, синхронизация времени/даты
	Требуется внешняя GPS-антенна (можно использовать N9910X-825, GPS active antenna)
Разъём антенны	SMA (f), 3,3 В
Максимальный ток DC	13 мА

¹ Внешние USB GPS-приёмники можно использовать для получения геолокационных данных, однако их нельзя использовать для синхронизации опорной частоты.

Регулируемый источник напряжения смещения постоянного тока (DC Bias), опция 309

	Описание
	Номинальная характеристика
Разъём	SMB (m)
Напряжение	+1…+32 В
Разрешение	0,1 В
Максимальный ток²	0,65 А
Разрешение индикации постоянного тока	0,01 А
Максимальная мощность²	7 Вт
Считывание на дисплее	Напряжение, ток
Защита от перегрузки	Автоматически включается при включённом источнике напряжения. Срабатывание защиты можно сбросить с передней панели без перезагрузки анализатора.

² При использовании источника напряжения смещения постоянного тока время автономной работы сокращается. Защита отключает питание при превышении номинального тока или мощности.

Дистанционное управление (опция 030)

Опция 030 добавляет анализаторам FieldFox возможность дистанционного управления, позволяя управлять FieldFox с устройства iOS или Android. Приложение FieldFox, работающее на устройстве iOS/Android, совместно с опцией 030 на анализаторе FieldFox обеспечивает полный контроль над прибором с удалённого местоположения. Приложение эмулирует переднюю панель FieldFox, поэтому пользователь может нажимать аппаратные клавиши или программные клавиши FieldFox с iPhone/iPad либо мобильного устройства Android и выполнять измерения удалённо. Например, монтажник может находиться на мачте с анализатором FieldFox, а специалист — управлять прибором и выполнять измерения внизу с iPad. iPad и FieldFox обмениваются данными по сетевому соединению.

Требования к устройству iOS	Требования к устройству Android
iPad, iPhone или iPod Touch	Телефон Android, планшетный ПК
iOS 6.1 или выше	Android OS 9.0 или выше
Wi‑Fi или сотовое сетевое подключение	Wi‑Fi или сотовое сетевое подключение

Приложение FieldFox взаимодействует с FieldFox через сетевое соединение, поэтому и устройство iOS/Android, и FieldFox должны находиться в сети, где оба устройства могут связаться друг с другом. Например, при внутренней установке можно использовать беспроводной маршрутизатор. FieldFox можно напрямую подключить к LAN-кабелю либо, если проводная LAN недоступна, настроить предоставленный пользователем беспроводной маршрутизатор для работы с FieldFox. Сам FieldFox не имеет встроенного беспроводного маршрутизатора.

Приложение FieldFox без опции 030

Приложение FieldFox можно установить на устройство iOS или Android независимо от наличия опции 030 на анализаторе. Без опции 030 пользователи могут удалённо просматривать экран своего FieldFox, но не могут управлять прибором. При приобретённой и установленной опции 030 пользователи могут как просматривать, так и управлять FieldFox. Под управлением понимается возможность нажимать аппаратные клавиши, программные клавиши, выполнять или изменять измерения и т. п. Опция 030 не включает само устройство iOS или Android — пользователь должен предоставить собственное устройство. Опция 030 является лицензией на анализатор FieldFox. Опция 030 и приложение FieldFox не применимы к устройствам BlackBerry или Windows Phone/Tablet. FieldFox также можно дистанционно управлять с ПК с помощью проводного или беспроводного LAN-соединения. ПО FieldFox Data Link предоставляет средство удалённого отображения с виртуальной клавиатурой, позволяющее удалённо обращаться к экрану FieldFox (опция 030 не требуется).

Измерения электромагнитных помех (EMI), опция 361

	Описание
Диапазон частот	Такой же, как диапазон частот анализатора спектра
Количество трасс	4, каждая трасса может быть настроена с индивидуальным режимом трассы и типом детектора
Режим трассы	Max hold, Min, Clear/Write, View и blank. (Average реализован как детектор EMI average)
Детектор	Положительный пик, квазипиковый, среднее EMI
Полоса CISPR	200 Гц, 9 кГц, 120 кГц, 1 МГц
Измерения	Частотное сканирование, CISPR 16-1-1, распределение вероятности амплитуды (APD)

Общая информация

Период калибровки
1 год
Масса
N996xA	3,2 кг (7,1 фунта), включая батарею
Габариты: В × Ш × Г
292 × 188 × 72 мм (11,5 × 7,4 × 2,8 дюйма)
Условия окружающей среды
MIL-PRF-28800F, класс 2	Рабочая температура Температура хранения Рабочая влажность Случайная вибрация Функциональный удар Испытание падением
Максимальная влажность	Максимальная относительная влажность без конденсации: 95% при температуре до 40 °C; линейно уменьшается до 45% относительной влажности при 55 °C¹
Высота — работа	9144 м (30 000 футов), при работе от батареи
Высота — нерабочее состояние	15 240 м (50 000 футов)
Высота — адаптер AC/DC	3000 м (9840 футов)
Степень защиты корпуса
Изделие прошло типовые испытания на соответствие требованиям степени защиты IP53 в соответствии с IEC/EN 60529 (степень защиты самого прибора без чехла).
Диапазон температур
Работа, питание от сети AC, нормированная	−10…+55 °C (14…131 °F); в режиме RTSA: −10…+45 °C (14…113 °F)
Работа, батарея, нормированная	−10…+50 °C (14…122 °F)
Работа, батарея, типовая	−10…+55 °C (14…131 °F)
Хранение, нормированная²	−51…+71 °C (−60…+160 °F)
EMC	Соответствует основным требованиям Директивы ЕС по радиооборудованию, а также действующим редакциям следующих стандартов (даты и редакции указаны в Декларации соответствия):
	IEC/EN 61326-1 EN 301 489-1, EN 301 489-19 CISPR Pub 11 Group 1, Class B AS/NZS CISPR 11 ICES/NMB-001 Данное ISM-устройство соответствует канадскому стандарту ICES-001. Cet appareil ISM est conforme à la norme NMB-001 du Canada.
Радиооборудование (GNSS)	Соответствует основным требованиям Директивы ЕС по радиооборудованию:
	EN 303413
БЕЗОПАСНОСТЬ	Соответствует основным требованиям Европейской директивы по низковольтному оборудованию, а также действующим редакциям следующих стандартов (даты и редакции указаны в Декларации соответствия):
	IEC/EN 61010-1
	Канада: CSA C22.2 No. 61010-1
	США: UL std no. 61010-1
Для поиска актуальной Декларации соответствия для конкретного продукта Keysight используйте официальный раздел Declaration of Conformity.
Взрывоопасная среда
	Изделие прошло типовые испытания на соответствие требованиям эксплуатации во взрывоопасных средах согласно MIL-STD-810G, Method 511.5, Procedure I.
Источник питания
Внешний вход DC	15–19 В DC, максимум 40 Вт при зарядке батареи
Внешний сетевой адаптер AC	Уровень эффективности IV
Вход	100–250 В AC, 50–60 Гц, 1,25–0,56 А
Выход	15 В DC, 6 А
Потребляемая мощность	Типично 14 Вт, зависит от режима
Батарея
Литий-ионная	10,8 В, 6,4 А·ч, 70 Вт·ч
Время работы	3,5 часа (типично), зависит от режима
Время зарядки	Полностью разряженная батарея заряжается примерно за 1,5 часа до 80%. До 100% — за 4 часа.
Температурные пределы разряда	−10…+60 °C, ≤ 85% RH
Температурные пределы зарядки	0…+45 °C, ≤ 85% RH
Температурные пределы хранения	−20…+50 °C, ≤ 85% RH Батарею следует хранить в условиях низкой влажности. Длительное воздействие температур выше 45 °C может ухудшить характеристики и срок службы батареи.
Разъёмы тестовых портов
Модели ≤ 18 ГГц	Type-N (f)
Модели ≥ 32 ГГц	NMD 2,4 мм (m), момент затяжки 0,9 Н·м или 8 in-lb; использовать динамометрический ключ N9910X-886
Дисплей
6,5-дюймовый трансфлективный цветной LCD с LED-подсветкой
Разъём для наушников
Миниатюрный аудиоразъём 3,5 мм (1/8 дюйма)
USB-A, 2 порта
Высокоскоростной USB 2.0
Mini USB, 1 порт³
Высокоскоростной USB 2.0; используется для программирования SCPI; USBTMC (USB IEEE488)
Клавиатура
Поддерживаются USB-клавиатуры (пользователь должен предоставить собственную клавиатуру)
LAN
Разъём	RJ-45
	Используется для программирования, сохранения данных, дистанционного управления и подключения к ПО DataLink
N996xA	1000/100/10 Base-T (автопереключение)
	SCPI через LAN с использованием сокетов и VXI11 (LAN IEEE488); HTTP
Программирование
SCPI с использованием встроенного интерфейса LAN, BenchVue
Языки
Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский, турецкий, корейский и португальский
Предустановки
Пользовательская предустановка как для предустановки режима, так и для полной предустановки системы
Линии пределов
Возможности линий пределов, перечисленные в этом разделе, применимы к режимам анализатора кабелей и антенн, анализатора цепей и анализатора спектра во всех анализаторах FieldFox. • Линии пределов могут представлять собой комбинацию горизонтальных линий, наклонных линий или дискретных точек • Тип линии предела: фиксированный или относительный • Каждая трасса может иметь собственную линию предела • Линии пределов могут строиться по текущей трассе • Количество сегментов линии предела > 100, ограничено объёмом памяти • Максимальное количество точек линии предела: 10 001 • Звуковой сигнал: выключен; при непрохождении; при прохождении • Предупреждение Pass/Fail: вкл./выкл. • Смещение и запас: увеличение или уменьшение линии предела • Сохранение/вызов линий пределов
Хранение данных
Внутренняя память	Минимум 4 ГБ Минимальное количество состояний и трасс: 1000
Внешняя память	Поддерживаются USB 2.0-совместимые устройства памяти и карты памяти SD/SDHC
Типы данных	Трасса, трасса + состояние, изображение (PNG), данные (CSV), S1P, S2P
Безопасная эксплуатация
Скрытие частоты	Для защиты конфиденциальных данных вся информация о частоте может быть отключена
Удаление пользовательских данных	Все пользовательские данные могут быть удалены с анализатора FieldFox.
Выход опорного сигнала / выход запуска
Разъём	SMB (m), 50 Ω
Выходная амплитуда	≥ 0 дБм
Частота	10 МГц × (1 + относительная погрешность опорной частоты)
Выход запуска	Зарезервирован для будущего использования; в настоящее время используется только для согласования ERTA двух приборов
Вход опорного сигнала / вход запуска
Разъём	SMA (f), 50 Ω
Опорный вход	10 МГц, −5…+10 дБм
Вход запуска	Уровни TTL 3,3 или 5 В

¹ От 40 до 55 °C максимальная относительная влажность следует линии постоянной точки росы.
² Батарею следует хранить в условиях с низкой влажностью. Длительное воздействие температуры выше 45 °C может ухудшить характеристики батареи и сократить срок её службы.

³ SCPI через USB для моделей N991x/2x/3x доступен только для приборов с префиксом серийного номера MY5607/SG5607/US5607 или после обновления опциями N9910HU-100/200/300/400.

Модели FieldFox с разъёмами тестовых портов 2,4 мм

Физические размеры FieldFox с разъёмами тестовых портов 2,4 мм

подробнее свернуть

Характеристики Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32 GHz — портативный анализатор спектра

Название	Значение
Тип	Портативный анализатор спектра FieldFox A с автономным питанием
Частотный диапазон	5 кГц–32 ГГц
Базовая функция	Анализатор спектра (SA)
Полоса анализа	До 10 МГц
Точность амплитуды	До ±0,5 дБ без предварительного прогрева
Real-Time Spectrum Analysis	Опциональный RTSA с непрерывной полосой анализа до 10 МГц
I/Q Streaming	Потоковая передача I/Q-данных с полосой до 1 МГц
OTA-измерения	Опциональные измерения LTE и 5G TF по радиоинтерфейсу
Дополнительные функции	Опциональные tracking generator, предусилитель, анализ помех, time gating, измерение VSWR/отражения и встроенный измеритель мощности
Векторный анализ	VNA не поддерживается
Геолокация	Опциональный GPS/GNSS для координатной и временной привязки измерений
Назначение	Полевой анализ спектра, поиск и локализация радиопомех, диагностика и обслуживание беспроводных, радиолокационных, спутниковых и RF/микроволновых систем
Особенности	Анализ импульсных и кратковременных сигналов, программное расширение измерительных функций и портативное исполнение массой 3,2 кг

Документация Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32 GHz — портативный анализатор спектра

FieldFox_A-Series_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда

Подобрать мебель для оборудования

Рекомендуем посмотреть

5 415 151 ₽

Keysight N9938A FieldFox A Handheld Microwave Spectrum Analyzer 26.5 GHz — портативный анализатор спектра для полевых RF- и микроволновых измерений

Портативный микроволновый анализатор спектра FieldFox A с автономным питанием Тип

100 кГц–26,5 ГГц; работоспособен до 5 кГц Частотный диапазон

Анализатор спектра (SA) Базовая функция

Подобрать конфигурацию

5 825 048 ₽

Keysight N9950A FieldFox A Handheld Microwave Analyzer 32 GHz — портативный комбинированный RF/микроволновый анализатор для полевых измерений

Портативный комбинированный анализатор FieldFox A, объединяющий CAT, VNA и анализатор спектра Тип

CAT/VNA: 300 кГц–32 ГГц; анализатор спектра: 5 кГц–32 ГГц Частотный диапазон

Анализатор кабелей и антенн (CAT) Базовая функция

Подобрать конфигурацию

7 619 791 ₽

Keysight N9951B FieldFox B Handheld Microwave Analyzer 44 GHz — портативный комбинированный RF/микроволновый анализатор для полевых измерений

Портативный программно-конфигурируемый комбинированный анализатор FieldFox B Тип

CAT/VNA: 300 кГц–44 ГГц; анализатор спектра: 9 кГц–44 ГГц Частотный диапазон

Анализатор кабелей и антенн (CAT) Базовая функция

Подобрать конфигурацию

7 281 200 ₽

Keysight N9951A FieldFox A Handheld Microwave Analyzer 44 GHz — портативный комбинированный RF/микроволновый анализатор для полевых измерений

Портативный комбинированный анализатор FieldFox A, объединяющий CAT, VNA и анализатор спектра Тип

CAT/VNA: 300 кГц–44 ГГц; анализатор спектра: 5 кГц–44 ГГц Частотный диапазон

Анализатор кабелей и антенн (CAT) Базовая функция

Подобрать конфигурацию

Keysight N9952A FieldFox A Handheld Microwave Analyzer 50 GHz — портативный комбинированный RF/микроволновый анализатор для полевых измерений

Портативный комбинированный анализатор FieldFox A, объединяющий CAT, VNA и анализатор спектра Тип

CAT/VNA: 300 кГц–50 ГГц; анализатор спектра: 9 кГц–50 ГГц Частотный диапазон

Анализатор кабелей и антенн (CAT) Базовая функция

Подобрать конфигурацию

8 803 326 ₽

Keysight N9961B FieldFox B Handheld Microwave Signal Analyzer 44 GHz — портативный анализатор сигналов и спектра для полевых RF- и микроволновых измерений

Портативный программно-конфигурируемый анализатор сигналов FieldFox B Тип

9 кГц–44 ГГц Частотный диапазон

Анализатор сигналов и спектра Базовая функция

Подобрать конфигурацию

8 011 991 ₽

Keysight N9961A FieldFox A Handheld Microwave Spectrum Analyzer 44 GHz — портативный анализатор спектра для полевых RF- и микроволновых измерений

Портативный микроволновый анализатор спектра FieldFox A с автономным питанием Тип

5 кГц–44 ГГц Частотный диапазон

Анализатор спектра (SA) Базовая функция

Подобрать конфигурацию

10 020 530 ₽

Keysight N9962A FieldFox A Handheld Microwave Spectrum Analyzer 50 GHz — портативный анализатор спектра для полевых RF- и микроволновых измерений

Портативный микроволновый анализатор спектра FieldFox A с автономным питанием Тип

5 кГц–50 ГГц Частотный диапазон

Анализатор спектра (SA) Базовая функция

Подобрать конфигурацию

Сервисное обслуживание

от 150 000 ₽

Калибровка и диагностика

подать заявку

цена по запросу

Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО

подать заявку

от 100 000 ₽

Измерения, пуско-наладка и обучение

подать заявку

цена по запросу

Аренда и Б/У оборудование

подать заявку

от 30 000 ₽

Организация поверки и сервисное сопровождение

подать заявку

от 150 000 ₽

Углублённая диагностика на предмет соответствия заявленным характеристиками

подать заявку

Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32

СВЧ-анализаторы спектра FieldFox:

N995xA, N996xA3

Для характеристик прибора прогрев не требуется.

LTE FDD/TDD, измерения по радиоинтерфейсу (OTA)

Пользовательский

Таблица

Столбчатая диаграмма

Спектр / ленточная диаграмма

5GTF, измерения по радиоинтерфейсу (OTA)

Спектр

Ленточная диаграмма

Reverse: Off

Reverse: On

Характеристики Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32 GHz — портативный анализатор спектра

Документация Keysight N9960A FieldFox A Handheld Microwave Spectrum Analyzer 32 GHz — портативный анализатор спектра

Сервисное обслуживание

N995xA, N996xA³
