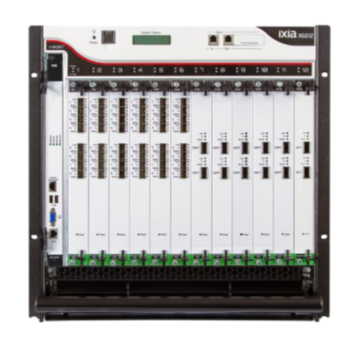

XGS12 Chassis Platform

XGS12 Chassis Platform – 12-слотовая платформа для комплексного тестирования сетевого оборудования L2-L7 с поддержкой скоростей от 100M до 400GE. Полностью масштабируемое решение для функционального, нагрузочного и стресс-тестирования.

XGS12 — это модульная 12-слотовая шасси-платформа от Keysight, предназначенная для масштабируемого тестирования сетевого оборудования и приложений на всех уровнях — от L2 до L7.

Работает совместно с программными решениями Keysight:

IxNetwork
IxLoad
BreakingPoint
а также API для автоматизации

Шасси XGS12 обеспечивает необходимую производительность и масштабируемость для полноценного функционального, производительного, нагрузочного и защитного тестирования.

Модель XGS12-HSL

12-слотовое шасси в корпусе 11RU с установкой в стойку.
Все версии XGS12 (SD, SDL, HSL) используют прямоточный (front-to-back) воздушный поток для эффективного охлаждения высокоплотных модулей.

Особенности конструкции:

Модульный подход: вентиляторы, блоки питания и контроллер — заменяемы на месте.
Горячая замена модулей нагрузки (Hot Swap) — замена без остановки тестов.
Поддержка модулей: XM, PerfectStorm, CloudStorm — для интеграции с текущими решениями Keysight.

Ключевые особенности

Поддержка Windows 10 на моделях XGS2-SD (940-0017) и XGS12-SD (940-0018)
Унифицированная платформа L2–L7: эмуляция протоколов, видео, голоса и приложений
Широкий выбор интерфейсов: 400GE, 100GE, 50GE, 40GE, 25GE, 10GE, 1GE, 100M
Горячая замена модулей — без прерывания текущих тестов
Высокоскоростная магистраль (Backplane) — для интенсивных нагрузок
Модульность и ремонтопригодность:

Контроллер: управляет модулями и статистикой
Вентилятор и БП — легко заменяются

Масштабируемость: поддержка синхронизации с другими шасси (XGS2, Novus, AresONE и др.)
Синхронизация времени: через Metronome Timing System или GPS

Дополнительные возможности

Компактность: высокая плотность портов в 11RU — снижает требования к пространству
Совместное использование ресурсов: модули объединяются через магистраль
Поддержка многопользовательской среды: распределение портов по пользователям
Упрощённое администрирование: благодаря встроенной ОС IxOS
Удалённое управление шасси: через браузер (в моделях HSL и SDL)
Поддержка модулей: K400, Novus и др.
Режимы Windows 10 и IxOS Native

Технические характеристики шасси XGS12

Параметр	Описание
Слоты (Slots)	12 слотов, совместимы с модулями нагрузки формата Keysight XMFF (XM Form Factor)
Габариты (Size)	• 48,26 см (Ш) × 48,79 см (В) × 69,09 см (Г)• 19,0 дюймов (Ш) × 19,21 дюйма (В) × 27,2 дюйма (Г)• Высота — 11RU (юнитов стойки)
Вес модулей шасси	• Каркас шасси: 44,1 кг (97 фунтов) с заглушками• Модуль вентиляции: 7,86 кг (17,3 фунта)• Модуль питания: 15,95 кг (35,1 фунта)• Модуль процессора XGS12-HSL: 7,17 кг (15,8 фунта)• Модуль процессора XGS12-SD / SDL: 2,9 кг (6,4 фунта)
Электропитание (Power Requirements)	Требуется 3 однофазных источника питания 200–240 В AC, 50/60 Гц, по 20 A каждыйМакс. потребление на один шнур и блок питания:• 12 A при 200 В• 10 A при 240 В
Силовые кабели (Power Cords)	• Для нормальной работы требуются три кабеля питания• В комплект поставки входят три кабеля, соответствующие стандартам страны установки
Блок питания (Power Supply Module)	• Заменяемый в полевых условиях• В составе — три отдельных блока питания мощностью 2825 Вт каждый• Каждый блок можно заменить отдельно
Операционная система (Operating System)	• XGS12-SD (940-0018): Windows 10 Professional 64-bit• XGS12-SDL (940-0015): IxOS Native• XGS12-HSL (940-0016): IxOS Native
Контроллер шасси (Chassis Controller Module)	• Заменяемый в полевых условиях• Порты USB для подключения аксессуаров
Источники синхронизации (Timing Sources)	• Внутренние часы шасси для синхронизации STAR• Поддержка внешней синхронизации через Metronome
Синхросоединения (Chassis Timing Connections)	• Вход Sync In: один разъём RJ11 (4-контактный)• Выход Sync Out: четыре разъёма RJ11 (4-контактных)
Порты процессорного модуля (Connectors)	• Монитор: HD-DB15 (VGA)• 1 порт управления RJ-45 1000Base-T• 1 последовательный порт RJ-45 RS232• 2 порта USB (двойной тип A, 4-контактные)• 4 разъёма SFP+ (только для XGS12-HSL, зарезервированы на будущее)
Параметр	Описание
Переключатели, индикаторы и дисплей	• Кнопка питания на передней панели (On/Off)• ЖК-дисплей (2 строки × 16 символов) для отображения состояния шасси• По 2 светодиода над каждым слотом: статус питания, активность, назначение пользователю• Индикаторы на модуле процессора: питание, активность HDD, активность Ethernet-портов
Безопасность (Safety)	Соответствие стандартам безопасности:• UL 60950-1, 2-е изд., 2014• CAN/CSA C22.2 No. 60950-1-07• EN 60950-1:2006 с дополнениями A1, A2, A11, A12• IEC 60950-1:2005 + Am1:2009 + Am2:2013
ЭМИ: излучение (EMC Emissions)	• EN 55032:2012 / AC:2013 (класс A)• FCC Part 15B (США)• ICES-003:2016 (Канада)• AS/NZS CISPR 32:2015 (Австралия / Новая Зеландия), класс A
ЭМИ: помехоустойчивость (EMC Immunity)	Соответствие стандартам: EN 55024:2010, EN 61000-3-2:201, EN 61000-3-3:2013, EN 61000-4-2/3/4/5/6/11
Экологические нормы	• Соответствие директивам RoHS 2011/65/EU• REACH 2006/1907/EC
Температурный режим (Темп. воздуха)	• Работа: от +5 °C до +40 °C (от 41 °F до 104 °F)• Хранение: от +5 °C до +50 °C (от 41 °F до 122 °F)
Влажность воздуха (Humidity)	• Работа: от 0 % до 85 % без конденсации• Хранение: от 0 % до 85 % без конденсации
Модуль вентиляции (Fan Module)	Заменяемый в полевых условиях модуль вентиляторов, легко устанавливается и снимается
Уровень шума	• При максимальной скорости вентиляторов уровень шума может достигать 87 дБ(A)• Измерено по стандарту GR-63-CORE, п. 5.6.3• Рекомендуется использовать средства защиты слуха• Скорость вентиляторов регулируется автоматически в зависимости от температуры и нагрузки

Целевая аудитория

Инженерные и отделы контроля качества (QA), занимающиеся разработкой и тестированием продуктов Ethernet высокой скорости: 400GE / 100GE / 50GE / 40GE / 25GE, а также высокоплотных решений 10GE / 5GE / 2.5GE / 1GE / 100M
Инженеры и QA-специалисты, тестирующие устройства уровней L2–L7
Производственные группы, выполняющие серийное тестирование качества
Службы технической поддержки — для устранения неисправностей у заказчиков
Интернет-провайдеры, операторы связи и корпоративные клиенты — для квалификационного тестирования, приёмки и предпродажной конфигурации оборудования (hot-staging)
Лаборатории сертификации и совместимости — для независимого тестирования и валидации оборудования

Поддержка приложений (Application Support)

Модели шасси XGS12 поддерживают следующие тестовые приложения от Keysight:

IxLoad
Используется для тестирования производительности устройств с анализом контента (например, балансировщиков нагрузки, веб-серверов, видеосерверов), работающих по протоколам HTTP, FTP, SMTP, SIP и MPEG2-видео.
IxExplorer
Применяется для детализированного и гибкого тестирования и анализа канального уровня передачи данных (data-plane).
⚠️ Важно: модули CloudStorm и PerfectStorm Load Modules не поддерживают IxExplorer.
IxNetwork
Используется для тестирования масштабируемости и производительности решений в области маршрутизации, коммутации, безопасности и широкополосного доступа.
BreakingPoint (только для шасси XGS12-HSL с модулями CloudStorm и PerfectStorm Fusion)
Предоставляет глобальную видимость новых угроз и приложений, а также позволяет оценить устойчивость ИТ-инфраструктуры предприятия в условиях реальной эксплуатации и злонамеренных атак.

Информация для заказа (Product Ordering Information)

Артикул: 940-0018
IXIA XGS12-SD — комплект 12-слотового шасси стандартной производительности
В комплект входят:

Каркас шасси
Модуль контроллера стандартной производительности с предустановленной ОС Windows 10
Модуль вентиляторов
Модули питания
Модуль синхронизации по топологии Star (Star Topology Sync Module)
Также в комплект входит установка актуальной версии программного обеспечения IxOS (промышленная сборка)

Артикул: 940-0015
IXIA XGS12-SDL — комплект 12-слотового шасси стандартной производительности
В комплект входят:

Шасси для установки в стойку
Модуль синхронизации Star Topology
Модуль контроллера стандартной производительности на базе IxOS Native
Модуль вентиляторов
Блок питания 6000 Вт
Также включает установку последней доступной версии IxOS

Артикул: 940-0016
IXIA XGS12-HSL — комплект 12-слотового шасси высокой производительности
В комплект входят:

Шасси для монтажа в стойку
Модуль синхронизации по топологии Star (Standard Star Topology Sync)
Модуль контроллера высокой производительности с предустановленной ОС IxOS Native
Модуль вентиляторов
Блок питания 6000 Вт
Также включает установку последней производственной версии программного обеспечения IxOS
