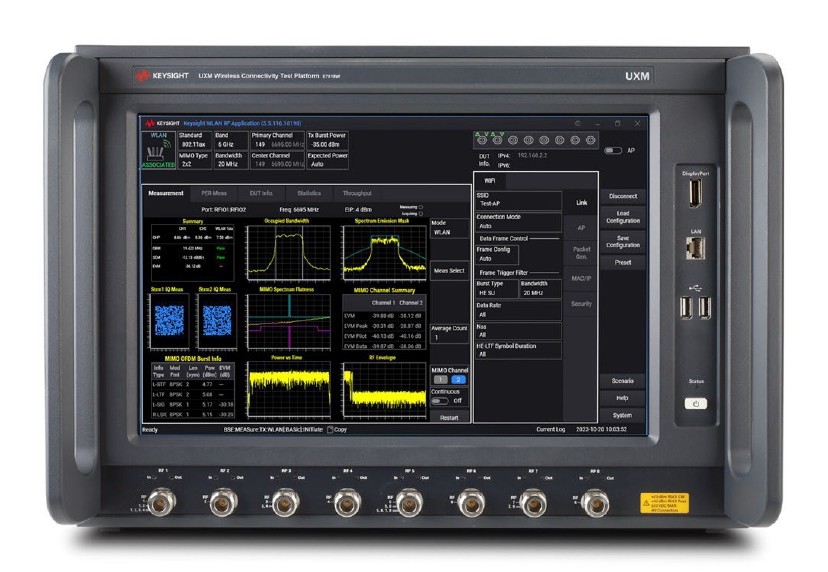

E7515W UXM Keysight Платформа для тестирования беспроводных устройств

Поддерживает эмуляцию сетей Wi-Fi (380 МГц — 7.125 ГГц) и сотовых стандартов 5G NR / LTE в одном компактном корпусе. Идеально подходит для проверки RF-интерфейсов, приложений и сценариев взаимодействия (interworking).

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Модели

Сервис

Комплекс для тестирования беспроводных устройств E7515W Keysight
Платформа E7515W UXM Wireless Connectivity Test Platform — это новейшее решение компании Keysight, расширяющее возможности мощнейшего эмулятора сетей 5G (платформы UXM) для всестороннего тестирования Wi-Fi. Данная система предназначена для сквозного тестирования Wi-Fi (от RF-интерфейса до прикладного уровня), а также для проверки взаимодействия Wi-Fi и сотовых сетей как в Wi-Fi клиентах (STA), так и в точках доступа (AP).

Будучи автономным решением, E7515W значительно упрощает тестовую конфигурацию, предлагая лучшие в своем классе возможности, мощную автоматизацию, гибкость настройки и воспроизводимые результаты с возможностью детальной отладки. Это флагманский продукт для профессионального и серьезного тестирования.

Ключевые особенности:

Универсальность: Поддержка частот от 380 МГц до 7.125 ГГц (с опцией E7515W-507), что охватывает не только диапазоны Wi-Fi, но и сотовые стандарты вплоть до 5G NR FR1.
Высокая точность: Превосходные характеристики по точности выходного уровня сигнала и линейности, обеспечивающие достоверность результатов измерений.
Глубокая диагностика: Мощные возможности по анализу сигналов, захвату данных и отладке для выявления сложных проблем на физическом и прикладном уровнях.
Широкополосность: Поддержка анализа сигналов с полосой пропускания до 400 МГц, что критически важно для современных стандартов Wi-Fi.

Технические характеристики E7515W Keysight:

Общие характеристики:

Диапазон рабочих частот:

Базовая конфигурация: 380 МГц — 6 ГГц
С опцией E7515W-507: 380 МГц — 7.125 ГГц

Назначение: Тестирование устройств Wi-Fi (клиенты и точки доступа) и эмуляция сотовых сетей (LTE, 5G NR) для проверки взаимодействия (interworking).

Характеристики векторного генератора сигналов (Tx):

Точность установки уровня (CW) (типовая, при -50 до -3 дБм):

380 МГц — 4.2 ГГц: ±0.35 дБ
4.2 ГГц — 7.125 ГГц: ±0.4 дБ

Неравномерность АЧХ (типовая, в полосе 100 МГц):

380 МГц — 3 ГГц: ±0.15 дБ
6 ГГц — 7.125 ГГц: ±0.4 дБ

Фазовый шум (номинальный):

-100 dBc/Гц при отстройке 10 кГц
-120 dBc/Гц при отстройке 1 МГц

Характеристики анализатора сигналов (Rx):

Точность измерения уровня (CW) (номинальная, для уровней +5 до +30 дБм):

Во всем диапазоне частот: ±0.45 дБ

Собственный шум (номинальный): Менее -150 дБм/Гц

Цифровой сбор данных и анализ:

Полоса анализатора: от 20 МГц до 400 МГц.
Частоты дискретизации: 30.72, 61.44, 122.88, 245.76 и 491.52 Мвыб/с.
Объем памяти для захвата: 16 ГБ (общая), до 4 ГБ на канал.

Измерения 5G NR:
EVM (Error Vector Magnitude) при 256 QAM, 100 МГц (типовое): 0.70% (во всем диапазоне частот до 6 ГГц).

Дополнительные встроенные функции:
Генератор гауссова шума: 16 независимых каналов.
Генерация непрерывных сигналов (CW): 8 независимых каналов.
Произвольная генерация сигналов (ARB): 8 каналов, память 16 ГБ.
Фединг (Base Band Fader): 40 блоков (для полосы 100 МГц).

Интерфейсы и подключение:
ВЧ-порты (RF_in/RF_out): N-тип (розетка), 50 Ом.

Управление: Порты LAN 1 Гбит/с (спереди и сзади), порты USB 2.0/3.0.

Передача данных: 4 порта QSFP+ (40 Гбит/с) на задней панели.

Дисплей: 15.4-дюймовый сенсорный TFT-LCD (1280x800).

Общие и эксплуатационные характеристики:

Потребляемая мощность: макс. 1800 Вт.
Габариты (В x Ш x Г): 323 мм x 453 мм x 554 мм (с ножками и ручками).
Вес: 45.4 кг (в полностью загруженной конфигурации).
Рабочая температура: от +10 до +40 °C.
Рекомендуемый цикл калибровки: 1 год.
