IxVerify

Основные особенности:

• Проверка проектирования сетевого чипа на раннем этапе цикла разработки.


• Поддержка разработчиков SDK и драйверов в тестировании функциональности до выпуска чипа.


• Возможность отправить образцы OEM-партнёрам всего через несколько дней после изготовления.


• Генерация настраиваемого Ethernet-трафика с использованием десятков предопределённых шаблонов пакетов.


• Расширенная статистика: анализ пропускной способности и измерение задержек.


• Совместное использование конфигураций тестов между командами до- и после-силиконовой верификации с помощью IxExplorer и IxNetwork.


• Автоматизация тестов с использованием множества языков, включая REST API.


• Поддержка нескольких пользователей в гибкой глобальной виртуальной тестовой среде.

Ключевые возможности:

• Поддержка скоростей портов:
  10MbE, 100MbE, 1GE, 2.5GE, 5GE, 10GE, 25GE, 40GE, 50GE, 100GE, 200GE, 400GE, 800GE и 1.6TE


• Виртуальная тестовая среда IxVerify позволяет одновременную работу нескольких пользователей по всему миру.


• Поддержка инструментов Keysight IxNetwork и IxExplorer для генерации и анализа трафика уровней L2/L3.


• Генерация пользовательского Ethernet-трафика с использованием сотен предопределённых шаблонов пакетов.


• Расширенная статистика, включая:


• Анализ пропускной способности.


• Измерение задержек на основе эмуляции.


• Высокоточное измерение задержек с точностью до 1 наносекунды (нс).


• Совместное использование конфигураций и автоматизационных скриптов IxExplorer и IxNetwork между командами тестирования до и после выпуска чипа.


• Уникальное динамическое формирование трафика с использованием механизмов обратного давления, обеспечивающее нулевую потерю пакетов в виртуальной среде.


• Шифрование и дешифрование MACsec (IEEE 802.1AE) на скорости линии.


• Полноценное тестирование всех функций TSN (Time Sensitive Networking) в режиме эмуляции.


• Обширные возможности автоматизации с поддержкой REST, TCL, Perl, Python и Ruby API.

Спецификации

Шаблоны сетевых пакетов

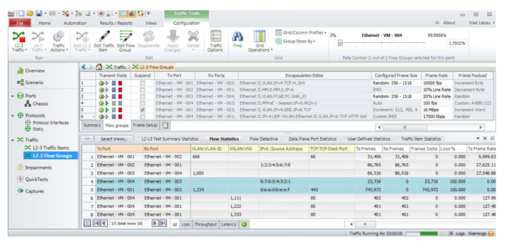

Генерация Ethernet-трафика

Характеристики генератора трафика:

• Advanced Traffic Wizard — пошаговая настройка трафика с помощью мастера.


• Quick FlowGroup — детальное управление последовательностью пакетов и вариациями.



• До 4 миллионов отслеживаемых потоков с использованием IxNetwork.


• До 16 000 уникальных групп потоков, каждая с индивидуальным профилем передачи.


• До 1024 групп потоков на порт.


• До 4096 отслеживаемых принимаемых потоков на порт.



• Изменение скорости передачи на лету, без остановки трафика на порту Keysight.



• IPv4, IPv6, MPLS с множеством меток, Ethernet, VLAN, Q-in-Q (провайдерский мост), MAC-in-MAC, PPP, L2 MPLS VPN, L3 MPLS VPN, VPLS, 6PE, 6VPE, мультикаст, мультикаст VPN, пользовательские пакеты.



• Один-к-одному, многие-ко-многим, полносвязное соединение (fully meshed).



• Один-к-одному или полносвязная топология.



• Формирование групп по содержимому пакета, например, по QoS или VLAN ID.



• Размеры фреймов Ethernet II: от 17 до 18000 байт.


• Варианты: фиксированный, инкрементальный, случайный, IMIX, настраиваемый IMIX, квадратичное гауссово распределение, автоматический (на основе содержимого).


• Скорость: % от скорости линии, пакеты/с, IFG, L2 битрейт (bps, Bps, KBps, MBps).


• Шаблоны полезной нагрузки: инкремент/декремент по байтам/словам, случайный, пользовательский, повторяющийся.


• QoS: поля TOS, DSCP, классы трафика IPv6, 802.1p, MPLS EXP.



• До 1024 уникальных последовательных потоков на порт.
  Каждый поток может содержать несколько пакетов; после окончания одного — начинается следующий.



• Передача потоков в чередующемся режиме. Например:


• Поток 1 (IP) — 20% от скорости линии


• Поток 2 (TCP) — 50%


• Поток 3 (MPLS) — 30%
  → Итого 100%, чередование по типам.



• Одновременный старт трафика на всех портах.



• Запуск передачи с поэтапным включением портов.



• Отслеживание по любому полю: QoS (TOS/DSCP), VLAN, MAC/IP-адреса, метки MPLS, кастомные дескрипторы, пары Src/Dst, номера потоков и др.

Фильтрация потоков в реальном времени и Flow Detective

• Фильтрация входящих потоков по критериям отслеживания, заданным пользователем.


• Определение лучших/худших потоков по количеству принятых пакетов, задержкам (min/max/средняя), меткам времени и потерям в реальном времени (на основе номеров последовательности).



Редактор пакетов (Packet Editor)

• Добавление отслеживания: инкремент, декремент, списки, пользовательские значения, связь/разрыв связи с другими заголовками.


• Редактирование полезной нагрузки: отслеживание пользовательских потоков.


• Пользовательская настройка: инкремент/декремент по байтам/словам, повторение, фиксированные и определяемые пользователем поля (UDF).



Передача последовательных потоков на порт

• Миллиарды потоков на порт.



Среда без потерь (No-Loss Virtual Environment)

• Специальное управление потоками между Keysight и эмулятором обеспечивает нулевую потерю пакетов.



Точное время и синхронизация с эмуляцией

• Наносекундная точность синхронизации времени между IxVerify и эмулятором.


• Поддержка точных измерений задержки, меток времени и реализация чувствительных к времени протоколов.



Независимая скорость порта на интерфейс

• Каждый виртуальный интерфейс соединён с транзактором, что позволяет использовать разные скорости интерфейсов в одной конфигурации.



Настройки Ethernet-уровня

• Изменение преамбулы Ethernet (размер и значение) от 2 до 8 байт.


• Вставка межкадрового интервала (IFG) — аппаратная вставка Layer 1 IFG перед портом тестируемого устройства (DUT).



Контроль контрольных сумм IP/TCP/UDP

• Вставка контрольных сумм в каждый пакет, проверка на стороне приёма.


• Поддержка негативного тестирования (например, с ошибочными чексуммами).



Отслеживание потерь

• Отслеживает переданные, ожидаемые и принятые пакеты/байты.
  Вычисляет % потерь по разнице между ними.



Скорость передачи

• Скорости передачи/приёма пакетов и байт, измеряемые в зависимости от скорости порта DUT.



Метки времени и задержка

• Вставка метки времени в каждый пакет с точностью 1 нс.


• Измерение задержки по методу cut-through, рассчитываемое эмулятором.


• Метка вставляется при выходе кадра из транзактора для обеспечения точности.



Продолжительность потери пакетов

• Оценивается по разнице между ожидаемыми и фактически полученными кадрами при заданной скорости.



Инъекция ошибок в пакеты

• Вставка неправильных чексумм:
  Bad CRC, No CRC, Bad IP/UDP/TCP Checksums.



Базовая и расширенная проверка последовательности

• Вставка номеров последовательности по смещению в полезной нагрузке.


• IxVerify может определить:


• Нарушение порядка


• Дубликаты


• Ошибки (малые/большие/обратные)


• Потерянные, поздние кадры


• Последний номер


• Пропуски и общее количество ошибок



Целостность данных (Data Integrity)

Буфер захвата (Capture buffer)

Задержка в реальном времени (по потоку)

Статистика в реальном времени

• Передача/приём пакетов по потокам и портам.


• Счётчики QoS (802.1p, DSCP, IPv4 TOS).


• Пользовательские триггеры и статистика.


• Ведение логов и экспорт статистики в файлы.



Управление потоком (Pause Flow Control, IEEE 802.3x)

• Интерфейсы IxVerify реагируют на кадры управления потоком IEEE 802.3x.


• Можно также создавать и передавать собственные Pause-кадры, чтобы проверить реакцию тестируемого устройства (DUT).



Управление приоритетом (Priority Flow Control, IEEE 802.1Qbb)

• Реакция интерфейсов IxVerify на кадры PFC (управление потоком по приоритетам) по 8 очередям.


• Возможность создания собственных PFC-кадров для проверки поведения DUT.



MACsec (IEEE 802.1AE)

• Шифрование/дешифрование на скорости линии от 10MbE до 1.6TE.


• Поддержка стандартных алгоритмов: GCM-AES-(XPN)-128, GCM-AES-(XPN)-256.


• Настройка смещения конфиденциальности.


• Поддержка аутентификации.


• Проверка номеров последовательности PN (32/64 бит), SL, ICV, EtherType.


• Варианты импармента (искажения) для большинства параметров MACsec.



PTP/gPTP (IEEE 1588v2 / IEEE 802.1AS)

• Роль мастера/слейва для портов.


• Несколько PTP-сессий на порт.


• Тестирование выбора лучшего мастера, ошибок поправки прозрачных часов (Transparent Clock Correction), масштабируемости слейва.


• Поддержка искажений сигнала синхронизации (Clock impairment).



AVB (Audio Video Bridging)

• Поддержка стандартов IEEE 802.1Qat и IEEE 802.1Qav.


• Резервирование потоков через MSRP (роли Talker/Listener).


• Поддержка нескольких потоков и статистика по каждому.



Запланированный трафик (Scheduled Traffic, IEEE 802.1Qbv)

• Планирование трафика на основе gPTP-времени.


• Точная синхронизация затворов (gates) с эмуляцией.


• Поддержка негативного тестирования.



Фреймовая преэмпция (Frame Preemption, IEEE 802.1Qbu и 802.3br)

• Поддержка трафика с прерываниями на скорости линии.


• Настройка сотен прерываемых потоков на одном порту.


• Автоматическая проверка поддержки преэмпции у партнёра по кадрам SMD-V и SMD-R.


• Варианты имитации и проверки (impairments and verification).



Результаты тестирования — Statistics Viewer (просмотр статистики)

Основные возможности:

• Иерархическое отображение сводной статистики с возможностью детализации до уровня группы и отдельного потока.


• Разные режимы отображения статистики трафика:
  Мгновенная, накопительная или объединённая.


• Возможность сохранения результатов в CSV-файл:
  как отдельного представления, так и глобального уровня, с поддержкой просмотра больших файлов через встроенный CSV-просмотрщик.



Функции и типы статистики:

Resource Manager (Менеджер ресурсов)

Возможности Resource Manager:

• Позволяет пользователям поэтапно собирать конфигурации.


• Можно сохранять отдельные элементы, такие как:


• Протоколы


• Элементы трафика


• Эти элементы затем можно повторно использовать в текущих конфигурациях.


• Пользователи могут видеть внесённые изменения с помощью встроенной функции сравнения конфигураций ("diff").

Автоматизация

Настройка сценариев тестирования:

• Настройка тестов осуществляется через пошаговый графический интерфейс.


• Одним нажатием кнопки можно сгенерировать Tcl-скрипт.


• Скрипты можно:


• Редактировать


• Комбинировать


• Выполнять с GUI-сопровождением (IxNetwork отображает статистику и состояния в реальном времени).



Типы тестов и средств автоматизации

Тесты QuickTest
