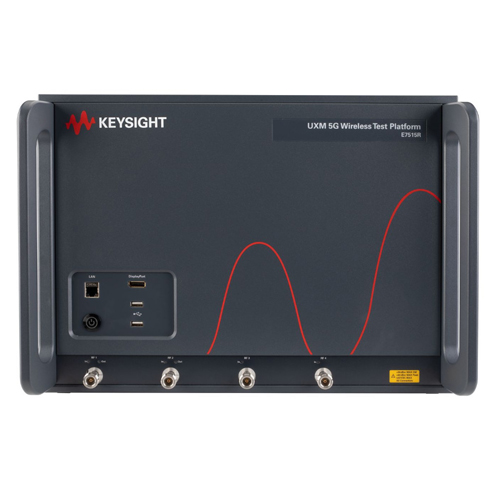

E7515R Keysight Тестирование терминалов 5G

Платформа для тестирования IoT-устройств и терминалов 5G RedCap E7515R Keysight

Тестовая платформа E7515R UXM 5G от Keysight представляет собой специализированный аппаратный комплекс, разработанный для задач отладки и сертификации устройств стандартов 5G RedCap, сотового Интернета веща (CIoT) и неземных сетей с узкой полосой (NB-NTN). Оборудование ориентировано на работу с актуальными спецификациями 3GPP Release 17, обеспечивая установку сеанса связи с тестируемым образцом (DUT) и проведение полного цикла измерений: радиочастотных параметров, проверки стека протоколов, функциональных испытаний и анализа производительности для подтверждения заявленных характеристик и стабильности работы конечного устройства.

Аппаратная архитектура решения E7515R унифицирована с флагманской моделью E7515B UXM 5G, что обеспечивает бесшовную интеграцию в существующие рабочие процессы — от этапа макетирования и доводки до приемочных испытаний, серийного производства и сервисного обслуживания. Программная экосистема платформы полностью совместима с проверенными решениями для E7515B, что минимизирует порог вхождения для инженеров и ускоряет подготовку производства.

Рекомендуемые антенные решения: Для организации измерительного стенда с E7515B Keysight оптимально подходят эталонные антенны PCTEL: модель COACH для диапазонов сотовой связи 5G и AllDisc-S для конфигураций MIMO WiFi, гарантирующие чистоту радиоинтерфейса в лабораторных условиях.

Базовые технические характеристики измерительного комплекса Keysight E7515R:

• Диапазон рабочих частот базового блока: от 380 МГц до 6 ГГц (предусмотрена архитектурная готовность к расширению для частот FR2).
• Конфигурация радиочастотных портов: 4 порта (2 Tx в канале "вниз" + 2 Rx в канале "вверх").
• Суммарная полоса пропускания для NR: до 100 МГц.
• Интегрированные интерфейсы: наличие встроенного порта BBIQ для подключения внешних устройств.
• Поддержка стандартов LTE: полная совместимость с категориями устройств от Cat-1 до Cat-4.
• Эмуляция сетей: поддержка полного стека технологий CIoT, включая NB-IoT и Cat-M1, наряду с LTE.

Ключевые функциональные возможности платформы эмуляции сетей 5G и CIoT E7515R Keysight:

• Приоритетные технологии 5G NR Rel-17: фокус на тестировании устройств стандарта 5G RedCap (с поддержкой FDD, HD-FDD, TDD) и оборудования для неземных сетей (NB-NTN).
• Режимы агрегации: адаптированы под специфику работы абонентских устройств с ограниченным энергопотреблением и вычислительными ресурсами (RedCap), предполагающих сниженное количество компонентных несущих и уменьшенную полосу пропускания.
• Полоса рабочих сигналов: оптимизация под диапазон 100 МГц, покрывающий актуальные потребности сегмента интернета вещей.
• Конфигурации MIMO: структура портов ориентирована на сценарии с двумя передающими (DL) и двумя приемными (UL) антеннами, что является характерным для продуктов классов RedCap и IoT.
• Программное обеспечение для RedCap: задействование специализированного ПО S8711A, позволяющего эмулировать сеть 5G NR RedCap, выполнять анализ сигнального трафика (включая системные блоки SIB1, сообщения Msg1, Msg3) и проводить RF-измерения.
• Расширение зоны покрытия: встроенная поддержка механизмов улучшения покрытия для восходящей линии связи (R17 UL Coverage Enhancements).
• Универсальность в одном корпусе: совмещение функций протокольного, радиочастотного и функционального тестирования для всех технологий сотового интернета вещей (CIoT) в рамках единого компактного прибора.
