Госреестр Платформа беспроводных испытаний E7515P UXM 5G
Госреестр Универсальный компактный прибор

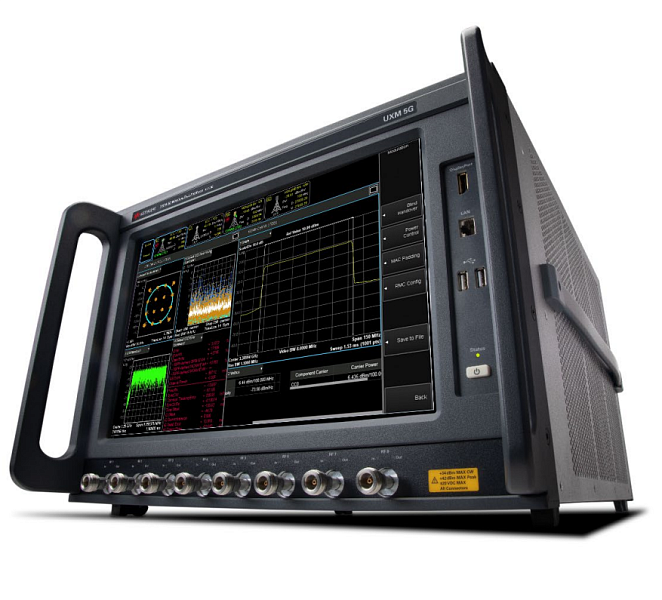

Платформа беспроводных испытаний Keysight E7515P UXM 5G представляет собой высокоинтегрированный сигнальный измерительно‑генераторный комплекс с поддержкой нескольких форматов радиосвязи, высокой вычислительной производительностью и расширенными радиочастотными ресурсами.
Прибор поддерживает спецификации 3GPP Release 15 и выше, а также Wi‑Fi 7. Платформа предназначена для расширения возможностей сотовых систем (увеличение числа компонентных несущих, полосы пропускания и др.), а также для проведения испытаний взаимодействия Wi‑Fi ↔ сотовые сети на уровне приложений и радиоинтерфейса.
Характеристики векторного анализатора сигналов
Модификация E7515P‑00A
Частотные и временные параметры
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | |
| – базовая конфигурация | 380 МГц – 6 ГГц |
| – опция E7515P‑507 | 380 МГц – 7,125 ГГц |
| – опция E7515P‑512 | 380 МГц – 12 ГГц |
| – опция E7515P‑515 (требует ‑512) | 380 МГц – 15 ГГц |
| Разрешение установки частоты | 1 Гц |
| Точность частоты | см. параметры опорного генератора |
КСВН (все RF_IN / RF_OUT)
| Диапазон частот | КСВН, не более |
|---|---|
| 380–600 МГц | 1,5 |
| >600 МГц – 6 ГГц | 1,5 |
| >6 – 8 ГГц | 1,5 |
| >8 – 11,5 ГГц | 2,4 |
| >11,5 – 15 ГГц | 2,4 |
Амплитудные параметры (приём)
Точность уровня CW, +5…+30 дБм
| Диапазон частот | Погрешность |
|---|---|
| 380 МГц – 7,125 ГГц | ±0,45 дБ (ном.) |
| >7,125 – 15 ГГц | ±1,0 дБ (ном.) |
Уровни −60…+5 дБм
| Диапазон | Погрешность |
|---|---|
| 380 МГц – 7,125 ГГц | ±0,3 дБ (тип.) |
| >7,125 – 15 ГГц | ±1 дБ (ном.) |
Неравномерность АЧХ
- Полоса 100 МГц: до ±0,25 дБ (тип.)
- Полоса 800 МГц: до ±0,35 дБ (тип.)
- Полоса 1600 МГц: до ±0,4 дБ (тип.)
Спектральная плотность шума
- ≤ −150 дБм/Гц (до 6 ГГц)
- ≤ −140 дБм/Гц (выше 7,125 ГГц)
Максимальный входной уровень
- +29 дБм, номинально (RF_IN / RF_OUT)
Характеристики векторного генератора сигналов
E7515P‑00A
Частотные параметры
Диапазоны частот аналогичны анализатору сигналов.
Разрешение установки частоты — 1 Гц.
Точность уровня выходного сигнала
| Диапазон уровней | Частотный диапазон | Погрешность |
|---|---|---|
| −110…−50 дБм | до 7,125 ГГц | ±0,5 дБ (тип.) |
| −50…−3 дБм | до 6 ГГц | ±0,35…0,4 дБ (тип.) |
| >7,125 ГГц | до ±1,5 дБ (ном.) |
Фазовый шум
- −100 дБн/Гц при отстройке 10 кГц (до 7,125 ГГц)
- −120 дБн/Гц при 1 МГц
- До −95 дБн/Гц (7,125–15 ГГц)
Гармонические составляющие
- 2‑я гармоника: подавление ≥ 30 дБн
- 3‑я гармоника: подавление ≥ 40 дБн
Модуль управления mmWave‑трансиверами
Опция E7515P‑MW1
- Управление внешними мм‑волновыми трансиверами Keysight
- До 2 модулей в системе
- Встроенная установка в шасси E7515P
- Опорный тактовый сигнал: 9,6 ГГц
- LO‑сигнал: 2–12 ГГц, CW
- Фазовый шум LO: до −140 дБн/Гц
Общие технические характеристики
Электропитание
- 100/120/220/240 В, 50/60 Гц
- Потребляемая мощность: до 1800 Вт
Условия эксплуатации
- Температура: +10…+40 °C
- Относительная влажность: до 85 %, без конденсации
- Высота над уровнем моря: до 2000 м
Габариты и масса
- 309 × 436 × 554 мм (без опор и ручек)
- Масса: 45 кг (полная конфигурация)
RF‑разъёмы
- Тип N, розетка, 50 Ом
Цифровая обработка и захват данных
- Память: 16 ГБ
- Каналы IQ: 8
- Частоты дискретизации: до 491,52 Мвыб/с
- Полоса анализа: до 400 МГц
- Генерация шумов, CW и произвольных сигналов
- Модель замираний: до 40 блоков (100 МГц)
Измерения 5G NR
- Режимы: TDD / FDD
- Полоса сигнала: 100 МГц
- EVM (256‑QAM, 1 CC): 0,7 % тип.
Определения (в терминологии ГОСТ)
- «Нормируемые параметры» — параметры, на которые распространяется гарантия изготовителя
- «Типовые значения» — справочные данные, не нормируемые гарантией
- «Номинальные значения» — ожидаемые характеристики изделия
Гарантия и поверка
- Гарантийный срок: 12 месяцев
- Рекомендуемый межповерочный интервал: 1 год
