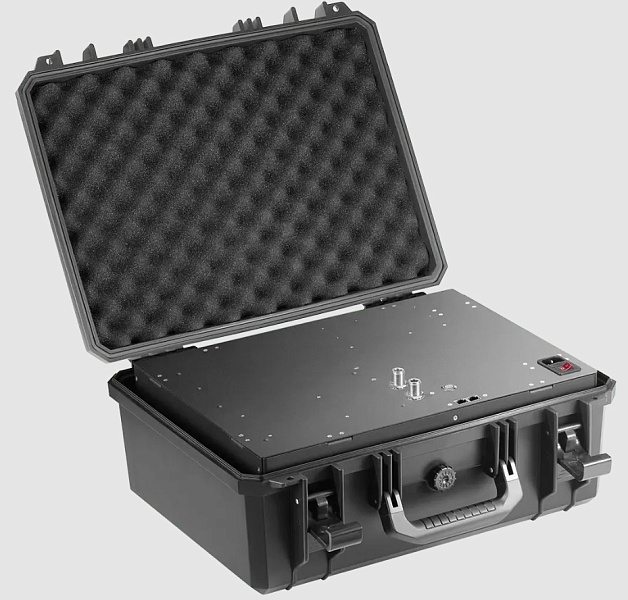

MWR-10UPR-2 Inwave Измерительный приемник

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Утвержденный тип средств измерений, номер в ГРСИ 74337-19

Ключевые особенности измерительного приемника MWR-10UPR-2 Inwave:
– Полоса анализа реального времени 260 МГц
– Избирательность 90 дБ
– Чувствительность при 25 ° -163 дБм/Гц
– Фазовый шум -139 дБн/Гц
– Динамический диапазон 147 дБ
– Скорость сканирования 28 ГГц/с

Технические характеристики измерительного приемника Inwave MWR 10UPR 2:
– Диапазон рабочих частот 8 кГц – 10 ГГц (опции)
– Чувствительность при 25°C, 1 ГГц -163 дБм/Гц
– Избирательность 90 дБ
– Динамический диапазон 147 дБ
– Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе -13 (-16) дБм
– Диапазон ослаблений входного аттенюатора 0 .. 31.5 дБ, шаг 0.5
– Коэффициент шума 8 (10.4) дБ
– Уровень фазовых шумов на отстройке 10 кГц от несущей -139 (-132) дБн/Гц несущая 1 ГГц -123 (116) дБн/Гц несущая 10 ГГц
– Скорость сканирования при спектральном разрешении 100 кГц 28 ГГц/с
– Число каналов приема 2
– Максимальная полоса приема, демодуляции и записи 260 МГц
– Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц 260 МГц
– Минимальная полоса разрешения 0.1 Гц
– Объем внутренней памяти 2 ГБ (67108864 отсчетов)
– Интерфейсы вывода данных и управления 10 Гбит/с Ethernet (SFP+)
– Формат вывода данных: вещественный спектр (дБм) комплексный спектр временная выборка (I/Q)

Опции измерительного приемника ООО "Микроволновая электроника":
MWR-OCXO Термостатированный опорный генератор (OCXO)
MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWR-DDR DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
MWR-DDR+ DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
MWR-EMI Набор ЭМИ фильтров
MWR-UPR Доступ пользователя к программированию ПЛИС
MWR-SW Антенный переключатель на каждый когерентный канал приема (суммарно обеспечивается подключение до 4 антенн к РПУ)
MWR-RT Анализ спектра в реальном времени
MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
