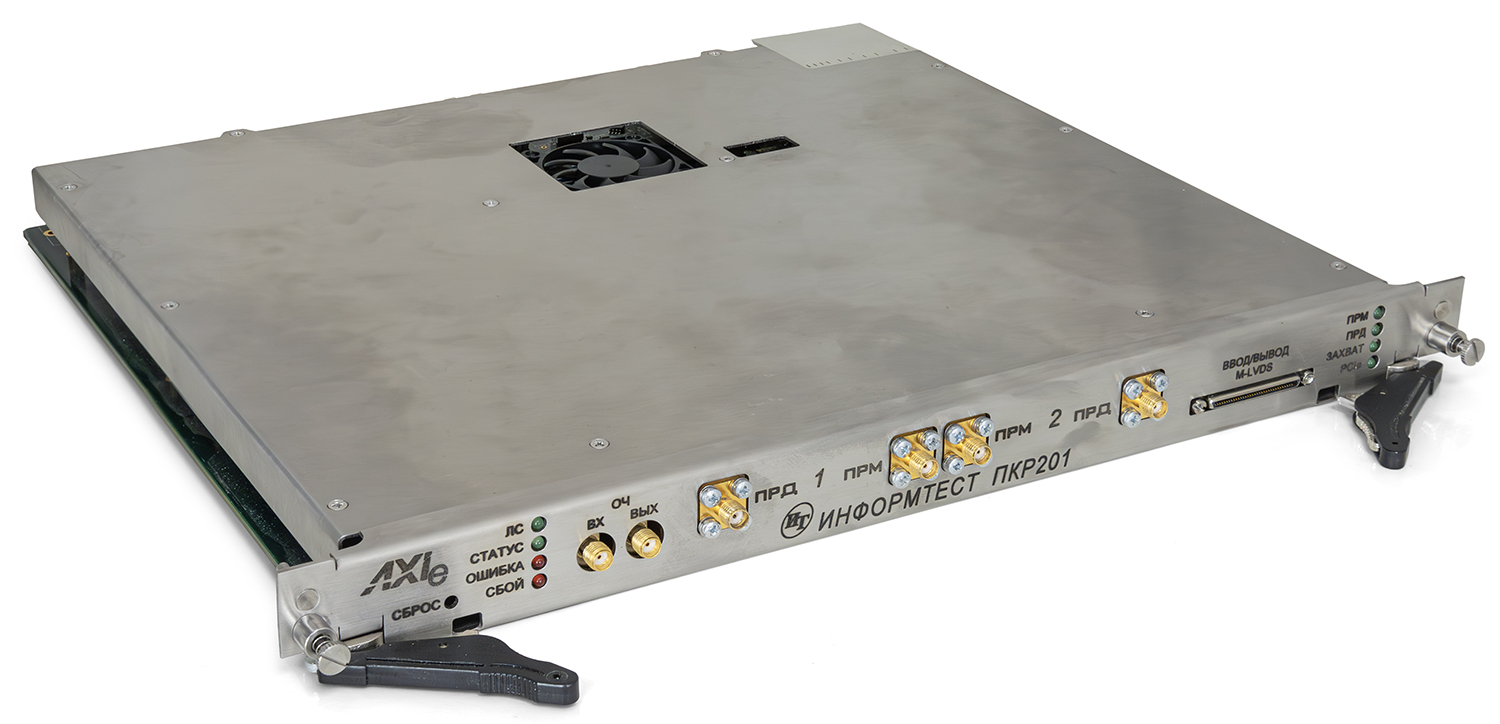

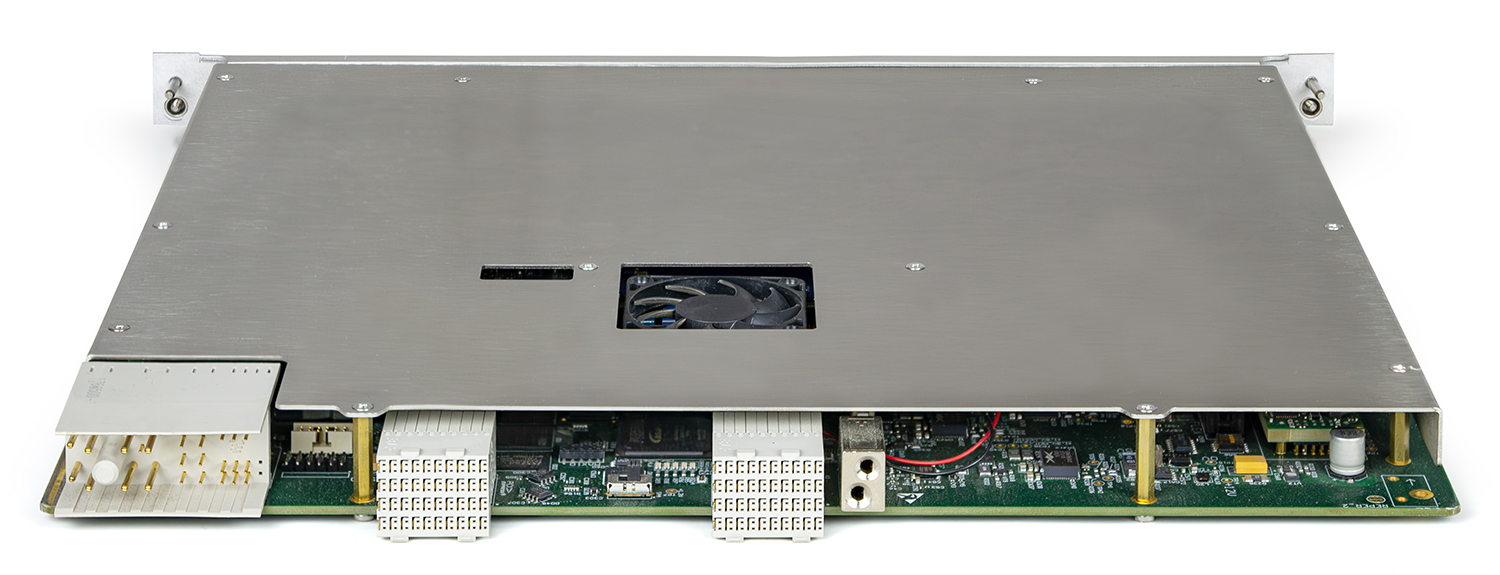

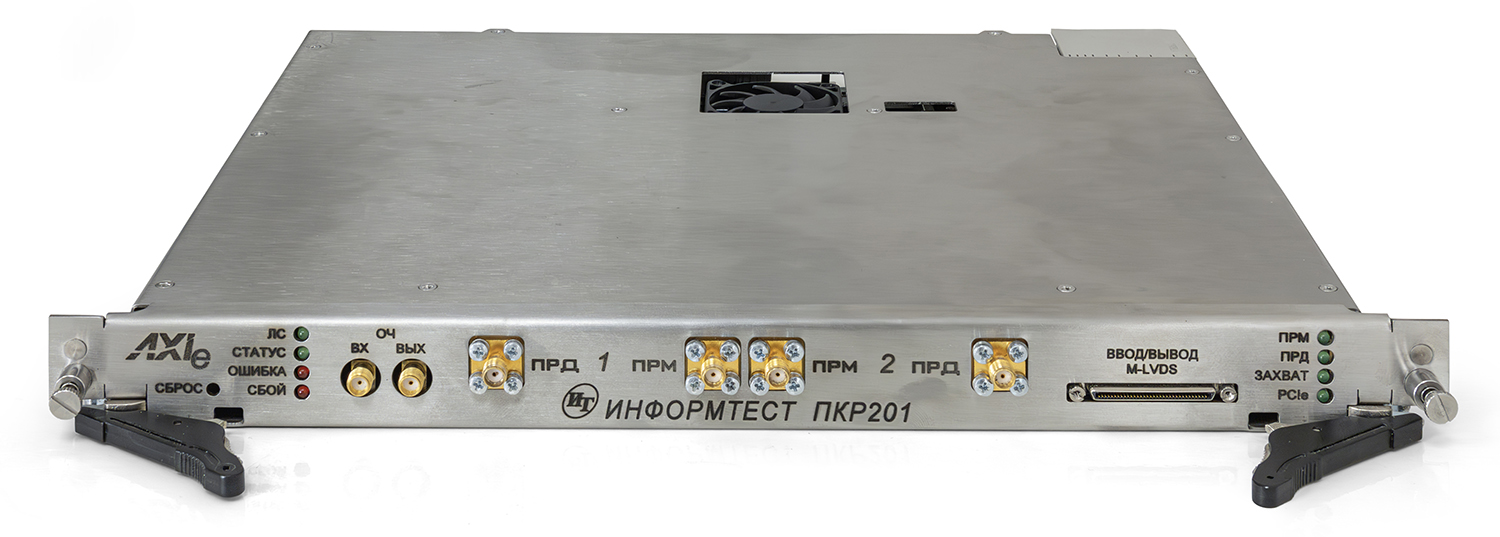

Модульный трансивер ПКР201 AXIe-1
сочетает в себе приемную и передающую части: векторный генератор и векторный анализатор спектра, работающие от 300 МГц до 6 ГГц. Сочетание приемной и передающей части на аппаратном уровне дает ощутимые преимущества в скорости работы при тестировании радиоканалов программно определяемых устройств радиосвязи, а также для тестирования любых приемо-передающих устройств в частотном диапазоне до 6 ГГц, как по проводному каналу связи, так и по беспроводному (в т.ч. некоторые стандарты сотовой связи).
Технические характеристики трансивера ПКР201 AXIe-1:
|
Информационный обмен c ПК: интерфейс PCIe Gen3 x4
|
ОЗУ для хранения сигналов/информации на передачу и прием: 2 ГБайта
|
Режимы работы
- генератор/анализатор сигналов
- цифровая векторная модуляция/ демодуляция
|
Типы модуляции: большинство модуляций, со скоростью символьного потока до 100 Мбит/с
|
|
Максимальная скорость ввода/вывода: 100 Мбит/с на линию (100 МГц)
|
Количество двунаправленных линий цифрового ввода/вывода: 16 + 2 частоты синхронизации + 2 сигнала маркеров/триггеров
|
|
Выходной соединитель на лицевой панели: uDSUB64
|
Уровень логических сигналов: М-LVDS
|
|
Параметры встроенных синтезаторов
|
|
Количество синтезаторов 2 (1 на прием, 1 на передачу)
|
Диапазон рабочих частот: от 300 МГц до 6 ГГц
|
|
Шаг установки частоты: 1 Гц
|
Точность установки частоты: не хуже ± 3×10-8
|
Фазовый шум на отстройке 10 кГц:
- при частоте несущей 700 МГц: −102 дБн/Гц
- при частоте несущей 5500 МГц: − 96 дБн/Гц
|
|
|
Параметры приемника/анализатора
|
|
Количество каналов: 2 (с общим синтезатором)
|
Максимальная мгновенная полоса принимаемого широкополосного сигнала: 100 МГц
|
|
Каналы приемника обеспечивают прием информации при уровне входного сигнала: от −90 до +10 дБм
|
Каналы приемника обеспечивают защиту от подачи на вход сигнала мощностью: до 35 дБм
|
Коэффициент шума приемника:
- при частоте несущей 700 МГц: −14 дБ
- при частоте несущей 5500 МГц: −20 дБ
|
Подавление зеркального канала и частоты синтезатора не менее 60 дБ во всем диапазоне
|
|
Параметры передатчика/генератора
|
|
Количество каналов: 2 (с общим синтезатором)
|
Изоляция между каналами: не более −60 дБ
|
|
Максимальная мгновенная полоса выдаваемого широкополосного сигнала: 200 МГц
|
Неравномерность мгновенной полосы выходного сигнала ± 0,75 дБ
|
|
Максимальный уровень выходного сигнала передатчика + 10 дБм
|
Абсолютная погрешность установки уровня в рабочем диапазоне частоты ± 0,25 дБ
|
|
Диапазон регулировки уровня сигнала передатчика 90 дБ с шагом 0,5 дБ
|
Динамический диапазон свободный от искажений (SFDR):
- при частоте несущей 700 МГц: −60 дБн
- при частоте несущей 5500 МГц: −50 дБн
|
|
Спектральная плотность шума: −150 дБм/Гц
|
Амплитуда вектора ошибки:
- при частоте несущей 700 МГц менее 0,5% (−45 дБ)
- при частоте несущей 5500 МГц менее 1,4% (−37,5 дБ)
|
