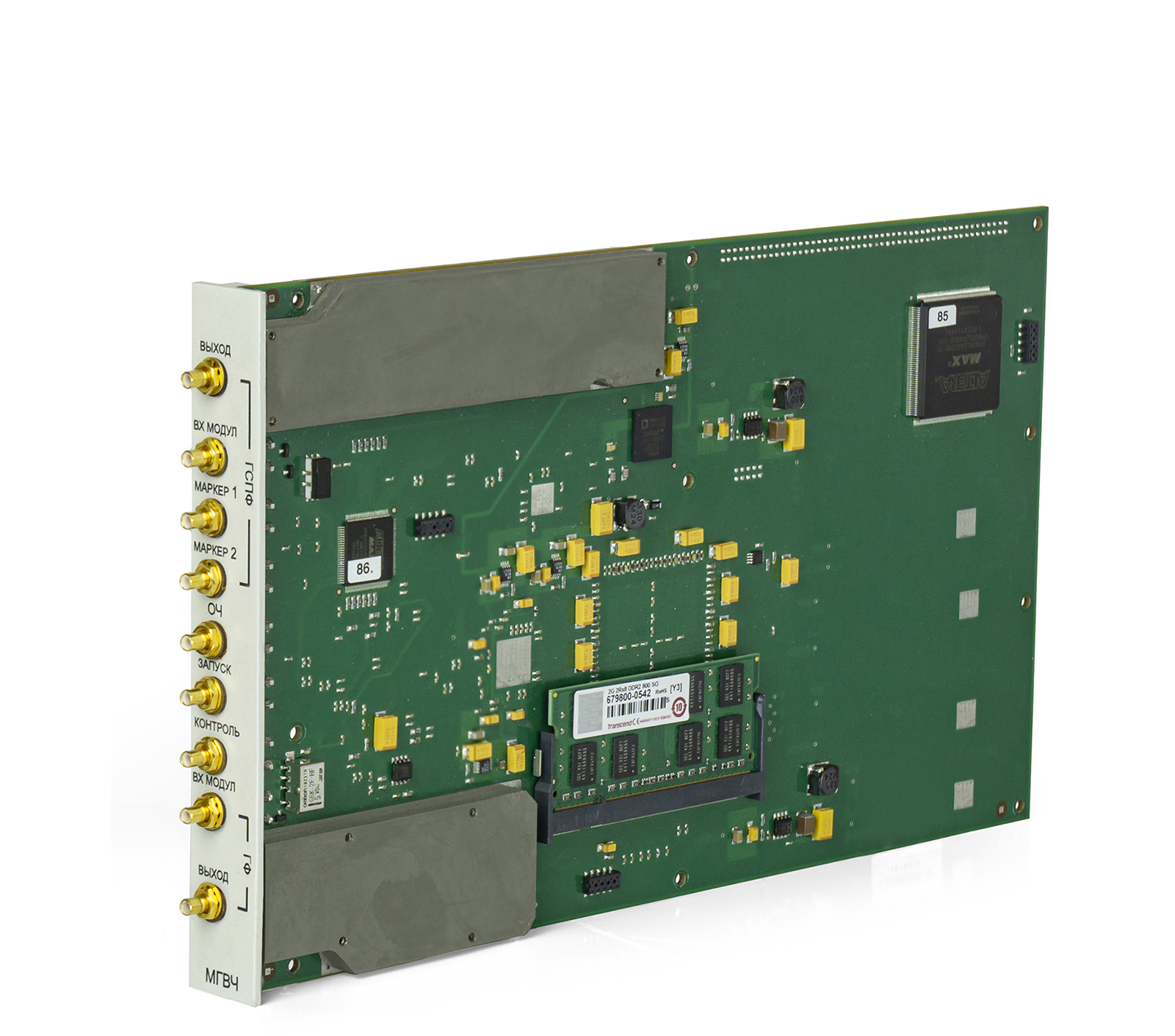

Госреестр МГВЧ Информтест Генератор сигналов произвольной формы
Максимальная частота: 400 МГц. Частота прямой дискретизации (ЦАП 14 бит) 2,5 Гигасемплов/сек. 2 канала: канал генератора произвольной формы и канал функционального генератора. До 2 Гб RAM. Высокочастотный генератор сигналов Информтест.
Внесен в ГРСИ (Госреестр).
Товар больше не поставляется, также у него нет реестра. Товар на замену: ГС201-PXIe Информтест Генератор сигналов произвольной формы
Цифровой генератор сигналов МГВЧ Информтест предназначен для воспроизведения сигналов произвольной формы, а также для воспроизведения сигналов синусоидальной формы с амплитудной, частотной, фазовой модуляцией или без модуляции.
МГВЧ может быть использован для исследований, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, вычислительной и измерительной технике, приборостроении. МГВЧ по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.
МГВЧ содержит два независимых друг от друга канала:
- один канал генератора сигналов произвольной формы (ГСПФ);
- один канал функционального генератора (ГФ).
Канал ГСПФ воспроизводит:
- аналоговые сигналы произвольной формы по одному выходу;
- логические маркерные сигналы по двум выходам.
Канал ГФ воспроизводит:
- аналоговые сигналы синусоидальной формы с частотной, фазовой модуляцией или без модуляции;
- гармонические синусоидальные сигналы, и различные виды модулированных сигналов по одному каналу методом прямого цифрового синтеза (цифро-аналоговое преобразование кодов значений напряжения синусоидального сигнала с заданной частотой дискретизации).
Технические характеристики ВЧ генератора сигналов МГВЧ Информтест:
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГСПФ |
|
| Пределы допускаемой относительной погрешности частоты периодического сигнала не более ± 0,003 % |
Максимальная частота гармонических сигналов 400 МГц. Максимальная частота сигналов прямоугольной, пилообразной, треугольной и трапецеидальной формы – 50 МГц |
| Время нарастания/спада прямоугольного сигнала размахом 1 В не более 2 нс | Коэффициент нелинейных искажений гармонического сигнала на частоте 100 кГц не более 5 % |
Уровни гармонических и негармонических искажений при воспроизведении синусоидального сигнала:
|
Неравномерность АЧХ при воспроизведении гармонического сигнала относительно частоты 100 кГц:
|
| Разрядность ЦАП – 14 разрядов (полная шкала) | Спектральная плотность мощности фазовых шумов не более минус 80 дБн/Гц при отстройке 10 кГц |
| Программная установка размаха выходного сигнала (при сопротивлении нагрузки 50 Ом) в диапазоне от минус 40 до 0 дБ (по отношению к 1 В), с шагом 0,5 дБ, что соответствует размаху выходного сигнала от 0,01 до 1,00 В |
Пределы относительной допускаемой погрешности воспроизведения напряжения сигнала
δ = ± (0,5 + Uк/Uуст) %, где Uк – максимальное значение амплитуды сигнала, равное 0,5 В; Uуст – установленное значение амплитуды сигнала |
| Программная установка частоты дискретизации воспроизводимого сигнала 1,25 и 2,5 ГГц | Программная установка смещения выходного сигнала в диапазоне от минус 0,5 до плюс 0,5 В. Шаг установки смещения сигнала равен 0,01 В |
|
Пределы относительной допускаемой погрешности установки смещения выходного сигнала
δ = ± (0,5 + (Um/Ui) %, где Um – максимальное значение смещения сигнала, равное 0,5 В; Ui – установленное значение смещения сигнала |
ОЗУ для записи кодов значений напряжения выходных сигналов. Объем ОЗУ - 1073741824 выборок. Минимальное количество выборок - 1024. Шаг установки - 16 выборок |
Электрические параметры аналогового выхода:
|
Программное подключение/отключение в аналоговом канале фильтра Бесселя шестого порядка с частотой среза не более 7 МГц по уровню минус 3 дБ |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГФ |
|
| Программная установка размаха выходного сигнала (при сопротивлении нагрузки Rнагр = 50 Ом) в диапазоне от минус 40 до 0 дБ (по отношению к 1 В), с шагом 0,5 дБ, что соответствует размаху выходного сигнала от 0,01 до 1,00 В | |
| Разрядность ЦАП ГФ – 14 разрядов (полная шкала) | Программная установка смещения сигнала в диапазоне от минус 0,5 до плюс 0,5 В. Шаг установки смещения сигнала равен 0,01 В |
|
Пределы относительной допускаемой погрешности воспроизведения напряжения
δ = ± (0,5 + Uк/Uуст) %, где Uк – максимальное значение амплитуды сигнала, равное 0,5 В; Uуст – установленное значение амплитуды сигнала |
Пределы относительной допускаемой погрешности установки смещения выходного сигнала
δ = ± (0,5 + (Um/Ui) %, где Um – максимальное значение смещения сигнала, равное 0,5 В; Ui – установленное значение смещения сигнала. |
| Частота дискретизации воспроизводимого сигнала ГФ 1 ГГц | Воспроизведение гармонического синусоидального сигнала частотой от 0,01 до 400 МГц. Шаг установки частоты не более 1 Гц |
| Пределы допускаемой относительной погрешности частоты периодического сигнала не более ± 0,003 % | Коэффициент нелинейных искажений гармонического сигнала на частоте 100 кГц не более 2,5 % |
Уровни гармонических и негармонических искажений при воспроизведении синусоидального:
|
Воспроизведение гармонического синусоидального сигнала в режиме линейно-частотной модуляции:
|
| Неравномерность АЧХ при воспроизведении гармонического сигнала относительно частоты 100 кГц в диапазоне от 0,01 до 400 МГц не более 3 дБ | Спектральная плотность мощности фазовых шумов не более минус 80 дБн/Гц при отстройке 10 кГц |
Электрические параметры аналогового выхода:
|
Программная установка смещения уровня нуля внешнего сигнала модуляции в диапазоне от минус 1,2 до плюс 1,2 В с шагом 0,01 В |
| Габаритные размеры (Д х Ш х В) 266 х 152 х 22 мм | Масса 400 г |
