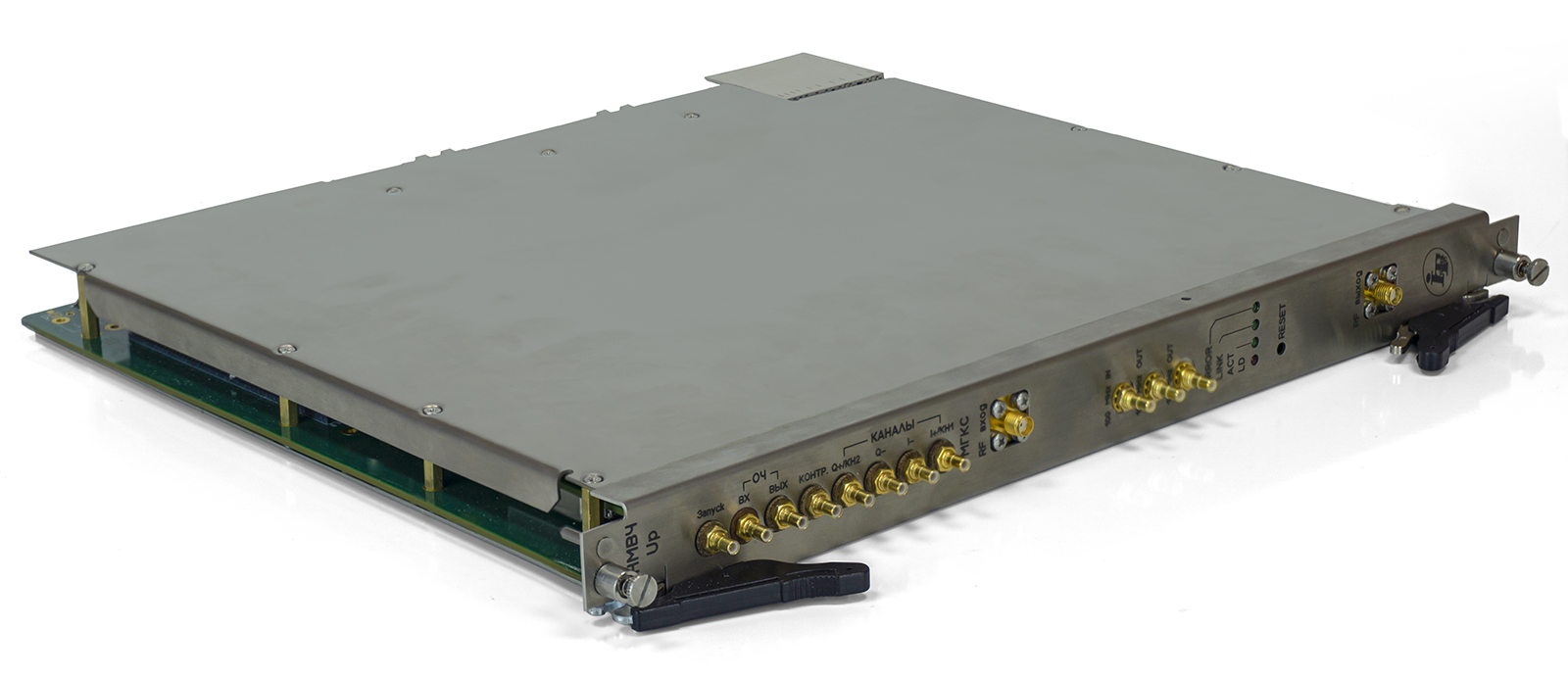

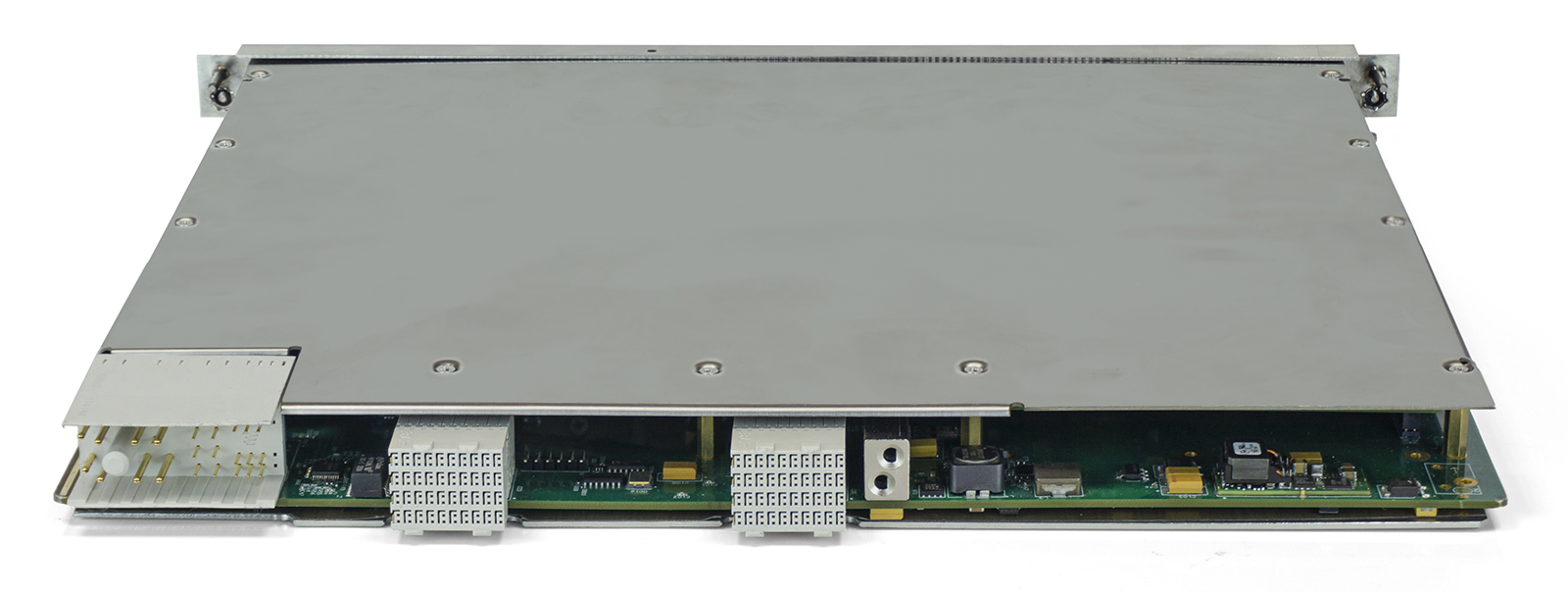

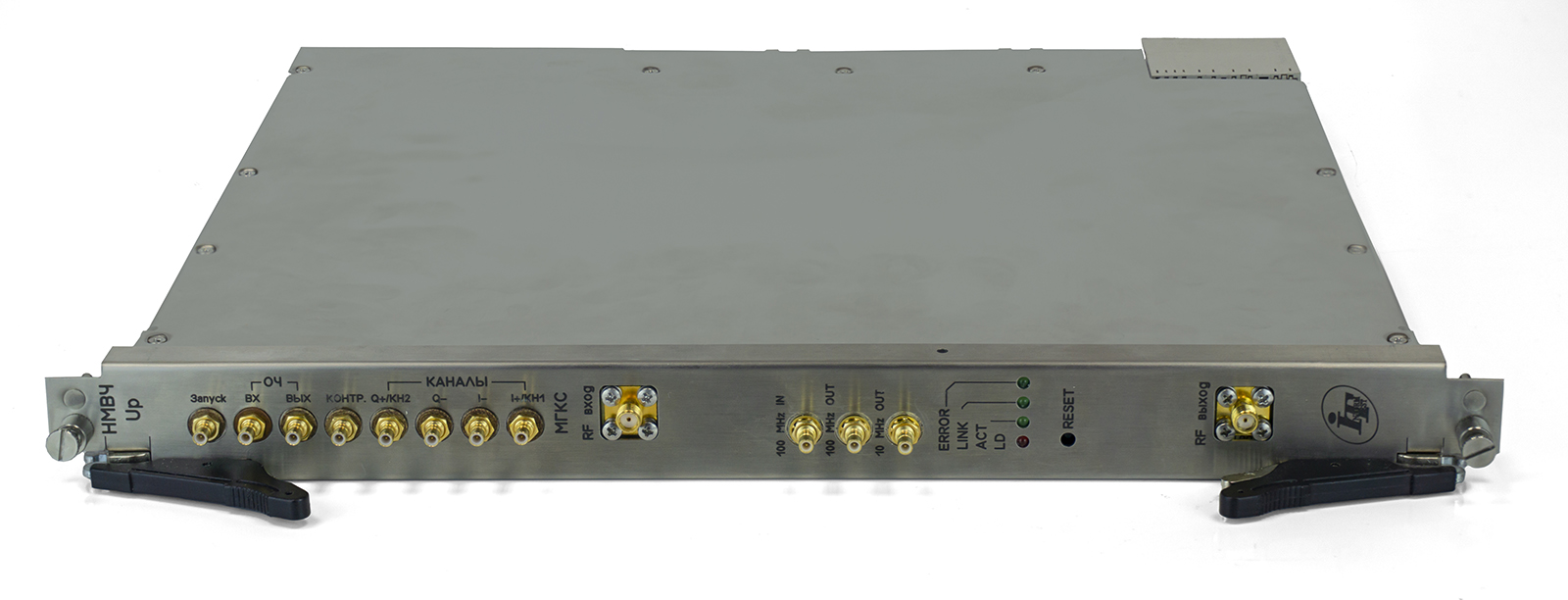

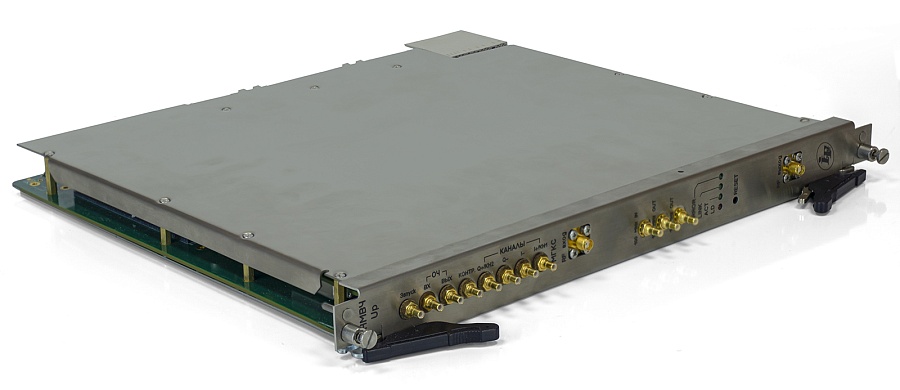

ГСМ AXIe Информтест Генератор сигналов высокочастотный
Диапазон частот: от DC до 10 ГГц. КСВ входов и выходов: 1,5. Количество каналов: 1. Генератор сигналов Информтест выполнен в виде однослотового AXIe-0 модуля, с управлением через Ethernet 100BASE-T.
Программно-аппаратный комплекс ГСМ AXIe Информтест
предназначен для формирования гармонических синусоидальных сигналов с аналоговой модуляцией (АМ, ЧМ, ФМ, ИМ) или без модуляции в диапазоне частот от DC до 10 ГГц.Функции ВЧ генератора сигналов ГСМ AXIe Информтест:
- Воспроизведение немодулированных гармонических сигналов и сигналов с амплитудной, частотной, фазовой или импульсной модуляцией в диапазоне несущих частот от 1 кГц до 10 ГГц.
Принцип действия генератора основан на формировании сигнала (с аналоговой модуляцией или без модуляции) на промежуточной частоте и последующем супергетеродинном переносе сигнала промежуточной частоты в область высоких частот.
Технические характеристики высокочастотного генератора сигналов ГСМ AXIe Информтест:
| Диапазон частот от DC до 10 ГГц |
Уровень фазовых шумов при отстройке на 1 кГц, дБн/Гц
|
|
Нестабильность частоты внутреннего опорного генератора
± 2∙10-6 без МФОЧ
± 1∙10-8 с МФОЧ* |
Диапазон установки уровня выходной мощности**
|
| Разрешение по уровню устанавливаемой на выходе мощности 0,01 дБ |
Пределы допускаемой основной погрешности воспроизведения уровня мощности при температуре от 10 °С до 30 °С
|
|
КСВ входов и выходов: 1,5 |
|
|
* МФОЧ (ФТКС.468266.059) является источником опорного сигнала, обеспечивающего воспроизведение высокоточной частоты ** Возможно расширение границ диапазона установки уровня выходной мощности при использовании модуля аттенюатора RFATT AXIe-0 (ФТКС.468260.195) |
|
| Режим амплитудной модуляции (АМ) | |
|
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц ± 0,01% |
Дискретность установки частоты модуляции 0,1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой относительной погрешности установки глубины АМ в диапазоне от 1 до 100% ± 1% |
|
Дискретность установки глубины АМ 1% |
|
| Режим частотной модуляции (ЧМ) | |
|
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц ± 0,01% |
Дискретность установки частоты модуляции 1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой относительной погрешности установки девиации частоты в диапазоне от 0,1 до 100 кГц ± 1Гц |
|
Дискретность установки девиации частоты 1 Гц |
|
| Режим фазовой модуляции (ФМ) | |
|
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц ± 0,01 % |
Дискретность установки частоты модуляции 0,1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой погрешности установки девиации фазы в диапазоне от 0 до 3,14 рад ± 0,1 рад |
|
Дискретность установки девиации фазы 0,05 рад |
|
| Импульсная модуляция (ИМ) (внутренняя) | |
|
Предел допускаемой относительной погрешности установки скважности для прямоугольной огибающей ИМ сигнала в диапазоне от 1,5 до 100 10% |
Предел допускаемой относительная погрешности установки периода следования импульсов в диапазоне от 1 мкс до 100 мс 10% |
