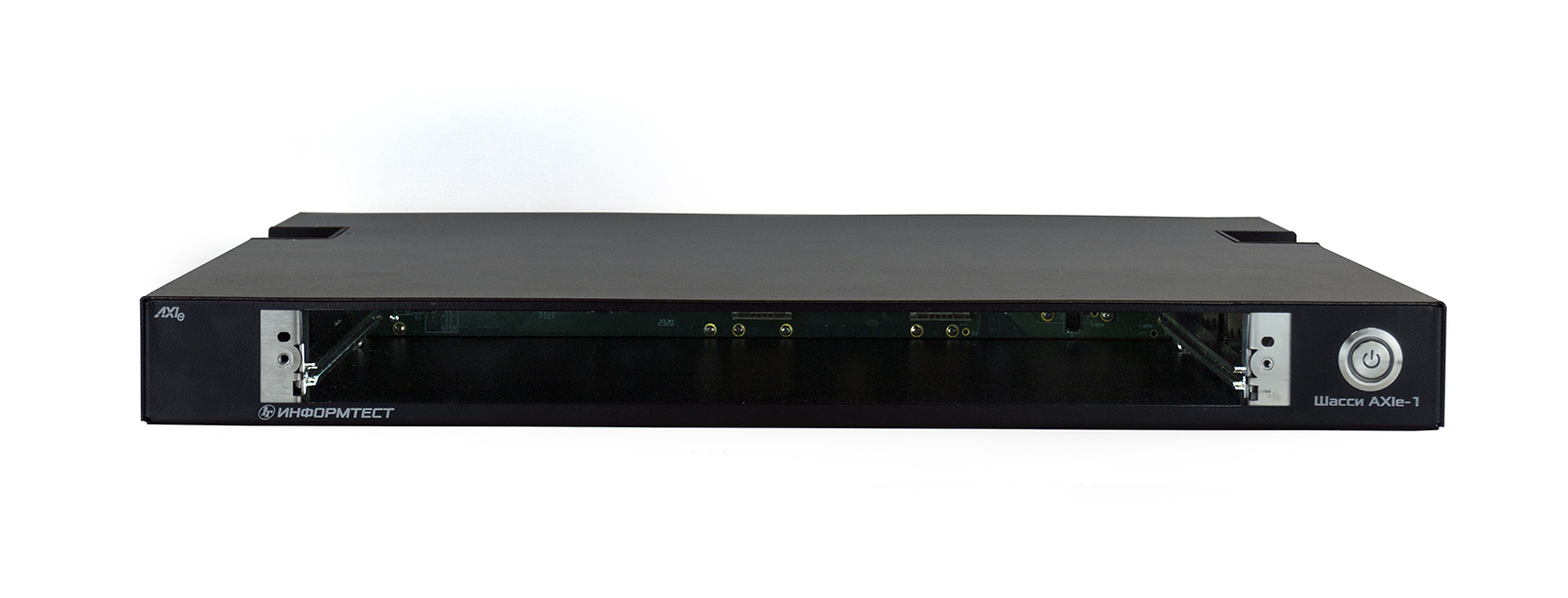

1-слотовое шасси BOX AXIe-1 Информтест

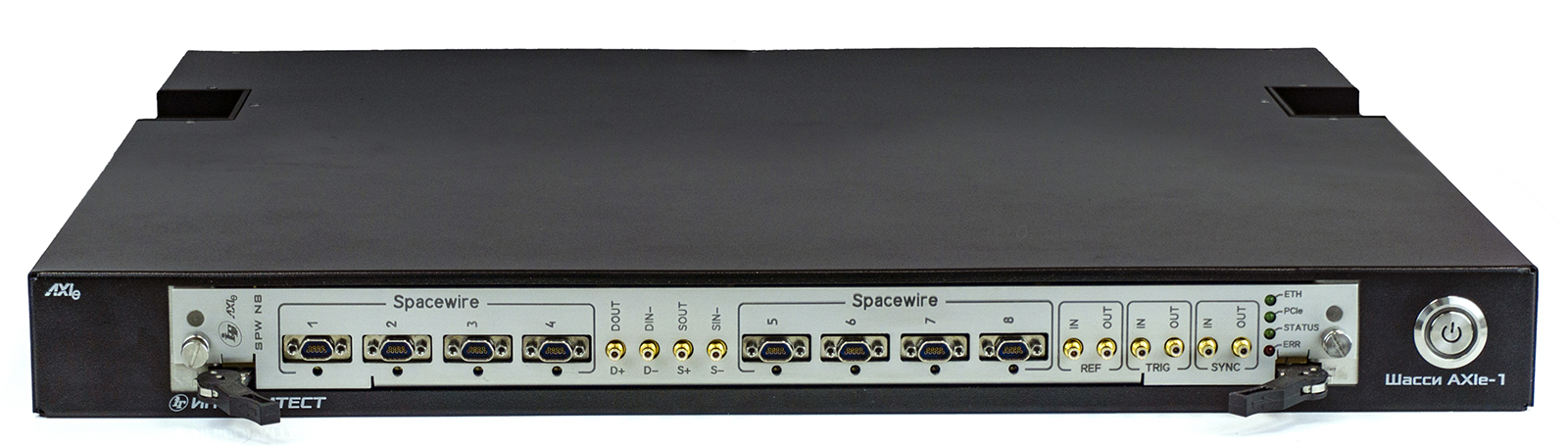

используется в составе информационных измерительных систем на основе магистрали AXIe-1. Шасси предназначено для размещения в нем 1 инструментального модуля AXIe-1/AXIe-0, без использования многослотового шасси и системного модуля стандарта AXIe-1. Технические характеристики слота шасси для подключения модулей полностью соответствуют ГОСТ Р 58286-2018 в части инструментальных модулей.
Ключевые особенности шасси в формате BOX AXIe-1 Информтест:
- Поддержка PCIe Gen3, подключение к внешней ПЭВМ через интерфейс кабельный PCIe ×4 Gen3.
- Наличие встроенного системного модуля AXIe-1 шасси (не занимает дополнительного места для установки инструментальных модулей).
- Наличие встроенного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования.
- Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы инструментальных модулей в разных шасси.
Однослотовое шасси BOX AXIe-1 Информтест обеспечивает:
- Информационной связью по интерфейсу PCIe (fabric) инструментального модуля с внешней ПЭВМ (Gen 3×4).
- Информационной связью по интерфейсу Ethernet (base) инструментального модуля с внешней ПЭВМ (1 Gbit LAN).
- Информационной связью по интерфейсу синхронизации и шине триггерных сигналов между инструментальным модулем шасси и внешними устройствами для обеспечения их синхронной работы.
Технические характеристики шасси BOX AXIe-1 Информтест:
|
Тип шасси: AXIe-1
|
Количество слотов для инструментального модуля: 1, Gen3×4
|
|
Встроенный системный модуль
|
|
Максимальная пропускная способность на внешнюю ПЭВМ по интерфейсу PCIe: 64 Гб/с для двунаправленных потоков (32 Гб/с в одну сторону)
|
Максимальная пропускная способность на внешнюю ПЭВМ по интерфейсу Ethernet: 1 Гбит/с
|

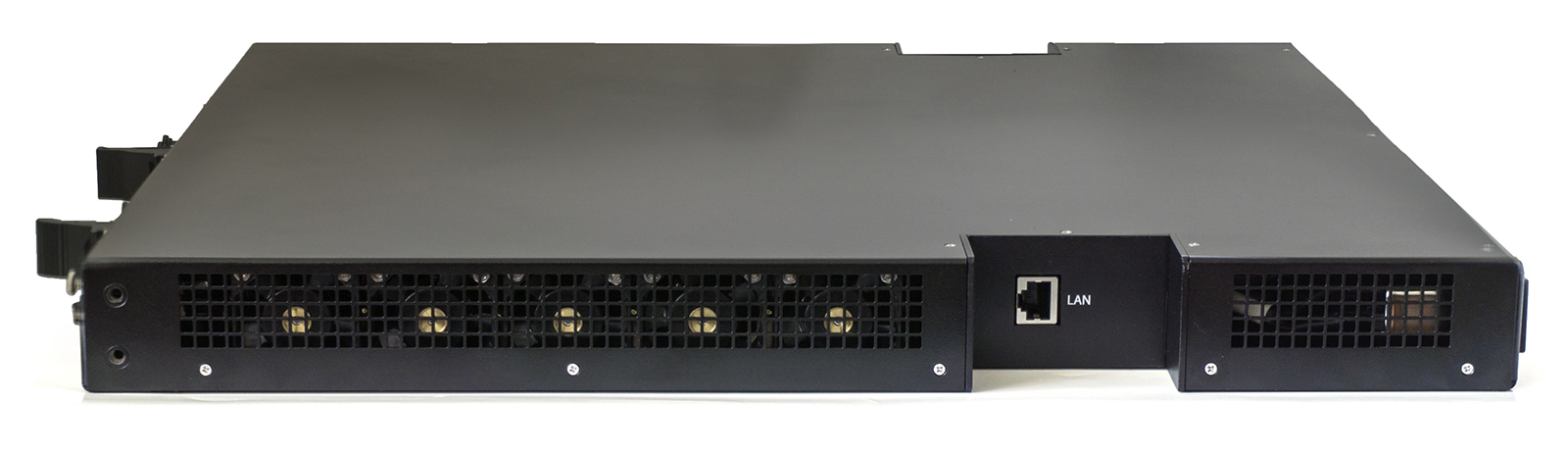

Характеристики блока вентиляторов:
- количество: 5 вентиляторов
- общий поток через шасси: 1,125 м3/мин
|
Мощность источника питания шасси: 250 Вт
|
|
Мощность, выдаваемая на инструментальный модуль: 240 Вт
|
|
Питание: 220 В переменного напряжения
|
Габаритные размеры (В×Ш×Г): 44×445×465 мм
|
|
Масса шасси: 7,2 кг
|
|
