ЦММ1 Информтест Мультиметр

Разрешение 6,5 разрядов. Максимальная скорость считывания до 30 000 изм/сек. Количество каналов: 1. Форм-фактор: VXI. Мультиметр цифровой Информтест.
Внесен в ГРСИ (Госреестр).

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Модели

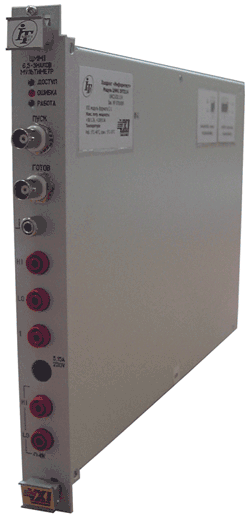

Цифровой мультиметр ЦММ1 Информтест предназначен для рaботы в состaве информационных измерительных систем нa основе магистрали VXI bus в кaчестве цифрового мультиметра. Модуль является устройством нa бaзе регистров и имеет рaзмеры C-1. Модуль выполняет измерение постоянного и переменного напряжения, постоянного и переменного токa, aктивного сопротивления, частоты.

Разрядность модуля составляет 6,5 десятичных знаков при апертуре равной 1, 10 или 100 периодов питающей сети. Значение периода питающей сети может устанавливаться равным 50 Гц или 60 Гц. Кратность апертуры периоду питающей сети обеспечивает подавление помехи нормального вида. Максимальная скорость измерения составляет 30000 измерений в секунду с разрядностью данных 5 знаков.

При измерении постоянного напряжения в диапазонах 100 мВ, 1 В и 10 В; входное сопротивление может выбираться 10 МОм или 10 ГОм. В диапазонах 100 В и 400 В входное сопротивление фиксированное и равно 10 МОм ± 1%.

Измерение активного сопротивление производится с возможностью выбора одной из схем измерения: 2-хпроводной или 4-хпроводной. Максимальный ток опроса не превышает 1 мА. Выход источника опорного тока омметра защищен от подачи на него внешнего напряжения амплитудой ± 400 В.

Измерение тока производится при помощи встроенного шунта сопротивление которого составляет 0,1 Ом для диапазонов измерения 1 А и 3 А и 5,1 Ом для диапазонов 10 мА и 100 мА. Защита входа амперметра от избыточного тока осуществляется при помощи плавкого предохранителя, доступ к которому производится с лицевой панели модуля.

Все измерительные входы гальванически отвязаны от корпуса. Напряжение гальванической развязки не менее 500 В.

Модуль ЦММ1 Информтест содержит внутреннюю память позволяющую хранить до 4 К измерений разово. Организация памяти позволяет производить чтение из нее без прерывания процесса измерения, что позволяет осуществлять бесконечный режим измерения. Модуль имеет возможность аппаратной синхронизации с внешними устройствами через линии TTLTRG или разъемы "Запуск" и "Завершение измерения", расположенных на лицевой панели. Модуль имеет режим автоматической коррекции нуля. В модуле имеется режим автоматического определения диапазона.

Технические характеристики мультиметра ЦММ1 Информтест:

Разрядность модуля 6,5 знаков (при апертуре 1, 10 и 100 периодов питающей сети)

Максимальная скорость измерения - 30000 измерений/сек (с разрядностью 4,5 знака)

Входное сопротивление

10 МОм или 10 ГОм (в диап. 100 мВ, 1 В, 10 В),
10 МОм ±1% (в диап. 100 В, 400 В)

Схема измерения сопротивления 2-х или 4-х проводная

Максимальный ток опроса, не более 1 мА

Сопротивление встроенного шунта

0,1 Ом (при изм. в диап. 1 А, 3 А),
5,1 Ом (при изм. в диап. 10 мА, 100 мА)

Напряжение гальванической развязки измерительных входов от корпуса, не менее 500 В

Диапазоны измерения постоянного напряжения, постоянного тока и сопротивления

Измеряемая функция	Диапазон	Погрешность ±(A+B)%
		A	B
Постоянное Напряжение ( U )	100.0000 мВ	0.0040	0.0035
	1.000000 В	0.0030	0.0007
	10.00000 В	0.0020	0.0005
	100.0000 В	0.0035	0.0006
	400.0000 В	0.0035	0.0030
Постоянный ток ( I )	10.00000 мА	0.05	0.01
	100.0000 мА	0.040	0.005
	1.000000 А	0.130	0.010
	3.000000 А	0.720	0.020
Сопротивление ( R )	100.0000 Ом	0.008	0.004
	1.000000 кОм	0.008	0.001
	10.00000 кОм	0.008	0.001
	100.0000 кОм	0.008	0.001
	1.000000 МОм	0.008	0.001
	10.00000 МОм	0.035	0.001
	100.0000 МОм	0.800	0.010

Примечания

А - проценты от измеренного значения, В - процент от диапазона
Верхняя граница диапазона составляет: 100% от номинального значения старшего диапазона и 120% от номинального значения для остальных диапазонов.
Погрешность приведена для апертуры 10 и 100 периодов питающей сети.

Диапазоны измерения переменного напряжения и переменного тока

Диапазон	Частота	Погрешность ±(A + B)%
		A	B
Переменное напряжение
100мВ-300В	3Гц-5Гц	1.00	0.03
100мВ-300В	5Гц-10Гц	0.35	0.03
100мВ-300В	10Гц-20кГц	0.05	0.03
100мВ-300В	20кГц-50кГц	0.11	0.05
100мВ-300В	50кГц-100кГц	0.60	0.08
100мВ-300В	100кГц-300кГц	5.00	0.50
Переменный ток
1А, 3А	3Гц-5Гц	1.5	0.06
	5Гц-10Гц	0.95	0.06
	10Гц-1кГц	0.75	0.06
	1кГц-50кГц	1.00	0.06

Габаритные размеры (Д х Ш х В) 377,5 х 262,0 х 30,0 мм

Масса 1,9 кг
